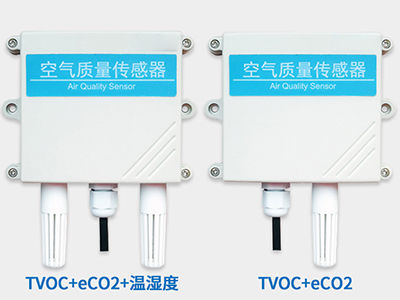

TVOC空氣質量傳感器采用專業進口半導體傳感器探頭作為核心檢測器件；體積小巧功耗低，可以完成精確測量，本傳感器可以集成溫度、濕度、TVOC、等效二氧化碳濃度等參數。使用最新的英國劍橋大學光檢測方式，通過微小加熱分解有機物，通過測量二氧化碳產生量來計算TVOC濃度，相較于傳統半導體測量方式，具有更高的精度和分辨率。國產空氣質量傳感器通過 VOC 傳感器對空氣中污染氣體進行采樣，并采用高性 能高速 MCU 進行 AD 采集，將采集數據按周期作傅里葉蝶形變換，轉換后的頻域數據通過與數據庫中保存的各種漂移頻域數據作分離處理，將采集的頻域 數據中受溫度濕度氣壓以及其他漂移的頻域部分幅值移除，再將處理后的頻域 及幅值合成為真實污染數據。
功能特點
本產品采用英國進口的高靈敏度的光學氣體檢測探頭，信號穩定，精度高。具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。
主要參數

參數	技術指標
TVOC測量范圍	0-1000ppb（進口）/30ppm（國產）
TVOC測量方式	光學檢測方式
TVOC測量精度	5%F.s
eCO2測量范圍	400-5000ppm
eCO2測量方式	氣敏等效測量
eCO2測量精度	等效,數值僅具有參考意義
使用壽命	5年（正常環境）
質保期	整機2年(探頭質保1年)
波特率	2400/4800/9600
通訊端口	RS485
供電電源	總線供電，12V-24V DC
耗電	≤0.15W（@12V DC , 25℃）
壓力范圍	標準大氣壓±10%
重復性	<2%輸出值
響應時間	≤15S
運行溫度	0-50℃
工作濕度環境	20-90%RH
工作壓力范圍	0.9-1.1atm
外形尺寸	110×85×44mm3
工作濕度	15-90%(無凝露)

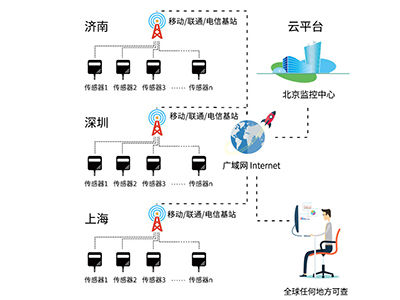

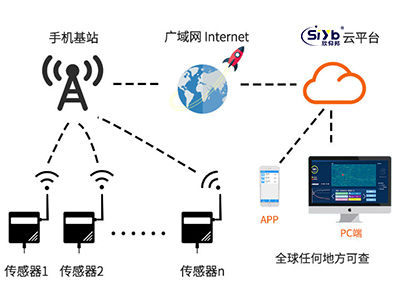

系統框架圖
    本傳感器可以連接單獨使用，首先使用12V直流電源供電，設備可以直接連接帶有485接口的PLC，可以通過485接口芯片連接單片機。通過后文指定的modbus協議對單片機和PLC進行編程即可配合傳感器使用。同時使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。 本產品也可以多個傳感器組合在一條485總線使用，在進行485總線組合時請遵守“485總線現場接線守則”（見附錄）。理論上一條總線可以接16個以上的485傳感器，如果需要接更多的485傳感器，可以使用485中繼器擴充更多的485設備，另一端接入帶有485接口的PLC、通過485接口芯片連接單片機，或者使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。 硬件連接
設備安裝前檢查
    安裝設備前請檢查設備清單：

名稱	數量
空氣質量變送器設備	1臺
12V防水電源	1臺（選配）
USB轉485設備	1臺（選配）
保修卡/合格證	1份

接口說明
電源接口為寬電壓電源輸入12-24V均可。485信號線接線時注意A\B兩條線不能接反，總線上多臺設備間地址不能沖突。

	線色	說明
電源	棕色	電源正(12-24VDC)
	黑色	電源負
通信	黃(灰)色	485-A
	藍色	485-B

注意事項：請注意不要接錯線序，錯誤的接線會導致設備燒毀。
    出廠默認提供0.6米長線材，客戶可根據需要按需延長線材或者順次接線。
    注意在某些出廠批次中可能提供的線序中沒有黃色線，此時灰色線等價替換黃色線作用。
安裝說明

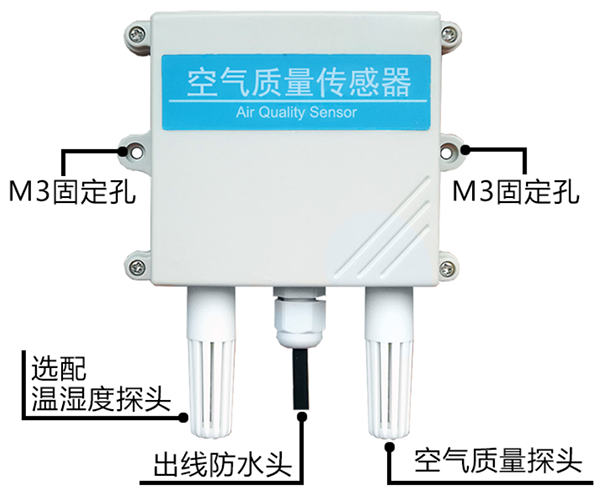

需將傳感器安置在避風避雨的環境中，90度垂直于地面壁掛，保持將傳感器透氣孔朝向正下方，防止進水。
同時為了保證測量的準度，請將空氣質量變送器安裝在通風較好的位置。壁掛王子殼為壁掛式安裝，安裝孔位于設備兩側中部位置，安裝孔徑小于4mm，孔距105mm，可使用3mm的自攻螺絲安裝
    本產品為點型擴散性氣體檢測裝置，顧名思義本產品只能檢測探頭位置的氣體濃度，請將產品安置在通風良好位置，不要安裝在角落中，這樣會導致傳感器響應速度變慢甚至影響讀數準確性。
配置軟件安裝及使用
我司提供配套的“傳感器監控軟件”，可以方便的使用電腦讀取傳感器的參數，同時靈活的修改傳感器的設備ID和地址。
傳感器接入電腦
將傳感器通過USB轉485正確的連接電腦并提供供電后，可以在電腦中看到正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看 COM 端口）。
。 如上圖所示，此時您的串口號為COM10，請記住這個串口，需要在傳感器監控軟件中填入這個串口號。
如果在設備管理器中沒有發現COM口，則意味您沒有插入USB轉485或者沒有正確安裝驅動，請聯系技術人員取得幫助。
傳感器監控軟件的使用
配置界面如圖所示，首先根據3.1章節的方法獲取到串口號并選擇正確的串口，然后單擊自動獲取當前波特率和地址即可自動探測到當前485總線上的所有設備和波特率。請注意，使用軟件自動獲取時需要保證485總線上只有一個傳感器。

然后單擊連接設備后即可實時獲取傳感器數據信息。
如果您的設備是氣體濃度傳感器，則請在傳感器類型處選擇“氣體濃度傳感器”，甲醛傳感器選擇“甲醛變送器”，模擬量變送器選擇“模擬量變送模塊”，大氣壓傳感器選擇“大氣壓力傳感器”，光照度傳感器選擇“光照度20W”，氧氣傳感器選擇“氧氣變送器”，其他的傳感器均選擇默認的“無其他傳感器”。
修改波特率和設備ID
在斷開設備的情況下點擊通信設置中的設備波特率和設置地址即可完成相關的設置，請注意設置過后請重啟設備，然后“自動獲取當前的波特率和地址”后可以發現地址和波特率已經改成您需要的地址和波特率。
通信協議
通訊基本參數

參數	內容
編碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校準	CRC冗長循環碼
波特率	2400bps/4800bps/9600bps可設，出廠默認為9600bps

數據幀格式定義
采用Modbus-RTU通訊規約，格式如下：
初始結構≥4字節的時間
地址碼=1字節
功能碼=1字節
數據區=N字節
錯誤校驗=16位CRC碼
結束結構≥4字節的時間
地址碼：為變送器的功能指示，本變送器只用到功能碼 0x03(讀取寄存器數據)。
數據區：數據區是具體地址，在通訊網絡中是唯一的(出廠默認0x01)。
功能碼：主機所發指令通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
問詢幀

地址碼	功能碼	寄存器 起始地址	寄存器 長度	校驗碼 低位	校驗碼 高位
1字節	1字節	2字節	2字節	1字節	1字節

    應答幀

地址碼	功能碼	有效 字節數	第一 數據區	第二 數據區	第N 數據區
1字節	1字節	1字節	2字節	2字節	2字節

寄存器地址

寄存器地址	PLC組態地址	內容	操作
0000H	40001	濕度(0.1%RH)	只讀
0001H	40002	溫度(0.1℃)	只讀
0004H	40005	PM2.5（單位1ug/m3）	只讀
0009H	4000a	PM10（單位1ug/m3）	只讀
0005H	40006	CO2濃度（單位1ppm）	只讀
0006H	40007	TVOC濃度(單位1ppb)	只讀
0100H	40101	設備地址(0-252)	讀寫
0101H	40102	波特率(2400/4800/9600)	讀寫

通訊協議示例以及解釋
讀取設備地址0x01的TVOC濃度值：
問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x06	0x00,0x01	0x64	0x0B

應答幀（例如讀到TVOC濃度值為209ppb）

地址碼	功能碼	有效字節數	TVOC值	校驗碼 低位	校驗碼 高位
0x01	0x03	0x02	0x00 0xD1	0x78	0x18

    TVOC2：
 00D1 H(十六進制)=209=> TVOC =209ppb
讀取設備地址0x01的CO2值
    問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x05	0x00,0x01	0x94	0x0B

    應答幀(例如讀到CO2值為18.9ppm)

地址碼	功能碼	有效字節數	CO2值	校驗碼低位	校驗碼 高位
0x01	0x03	0x02	0x01 0xC3	0x78	0x35

CO2：
01C3 H(十六進制)=451=>CO2=451ppm
讀取設備地址0x01的溫濕度值：
問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x00	0x00,0x02	0xC4	0x0B

應答幀

地址碼	功能碼	有效字節數	濕度值	溫度值	校驗碼 低位	校驗碼 高位
0x01	0x03	0x04	0x00 0xFE	0x00 0xAF	0xDB	0xBF

溫度：
00AF H(十六進制)=175=>溫度=17.5℃
濕度：
00FE H(十六進制)=254=>濕度=25.4%RH
讀取設備地址0x01溫濕度、CO2、TVOC濃度值
問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x00	0x00,0x07	0x04	0x08

應答幀

地址碼	功能碼	有效字節數	濕度值	溫度值
0x01	0x03	0x0C	0x03 0x14	0x01 0x1B
6個無用字節		CO2值	TVOC	校驗碼
0x00…		0x01 0xC3	0x00 0xD1	0x50 0x3B

溫度：
011B H(十六進制)=283=>溫度=28.3℃
濕度：
0314 H(十六進制)=788=>濕度=78.8%RH
CO2：
01C3 H(十六進制)=451=>CO2=451ppm
    TVOC2：
00D1 H(十六進制)=209=>TVOC=209ppb
