產品簡介
該變送器廣泛適用于農業大棚/花卉培養等需要溫濕度監測的場合。傳感器內輸入電源，感應探頭，信號輸出三部分完全隔離。安全可靠，外觀美觀，安裝方便。
功能特點
本產品采用高靈敏度數字探頭，信號穩定，精度高。具有測量范圍寬、線形度好、防水性能好、使用方便、便于安裝、傳輸距離遠等特點。
主要參數

參數名稱	參數內容
直流供電	12V-24V DC
最大功耗	0.4W
輸出信號	RS485輸出
響應時間	≤15S(1m/s風速)
溫度長期穩定型	≤0.1℃/year
濕度長期穩定性	≤1%y
溫度范圍	-40℃-80℃（可定制）
濕度范圍	0-100%RH
溫度分辨率	0.1℃
濕度分辨率	0.1%RH
耗電	≤0.15W(@12V DC , 25℃)
工作壓力范圍	0.9-1.1atm

探頭參數與選型

產品類型	探頭類型	溫度精度	濕度精度
-S20型(默認）	SHT20	±0.3℃	±3-7%
-S30型	SHT30	±0.3℃	±2-4.5%
-S31型	SHT31	±0.3℃	±2%
-S75型	SHT75	±0.3℃	±1.5-3%

溫度參數（-S20型）

內容	最小值	典型值	最大值	單位
分辨率（14bit）	-	0.01	-	℃
線性偏差	-	±0.3	見后表1	℃
重復度	-	±0.1	-	℃
工作范圍	-40	-	125	℃
響應時間(63%)	5	-	30	秒
長期漂移	-	<0.04	-	℃/年

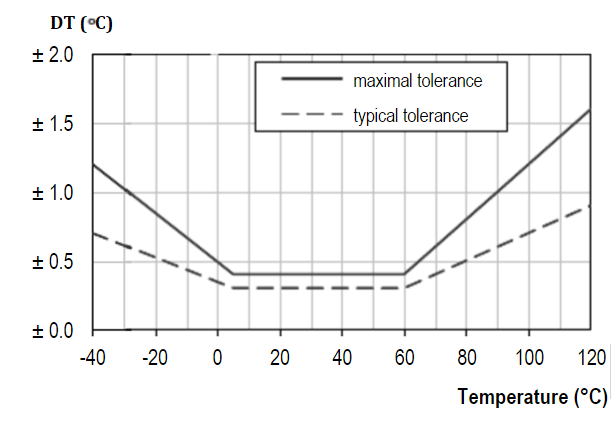

如上表所示，在5-60攝氏度范圍內最大偏差在±0.5內，小于0℃和大于60攝氏度情況下偏差遞增。
濕度參數（-S20型）

內容	最小值	典型值	最大值	單位
分辨率（12bit）	-	0.04	-	%RH
線性偏差	-	±3.0	見后表2	%RH
重復度	-	±0.1	-	%RH
工作范圍	0	-	100	%RH
響應時間(63%)	-	8	-	秒
長期漂移	-	<0.5	-	%RH /年
滯后性	-	±1	-	%RH
非線性度	-	<0.1	-	%RH

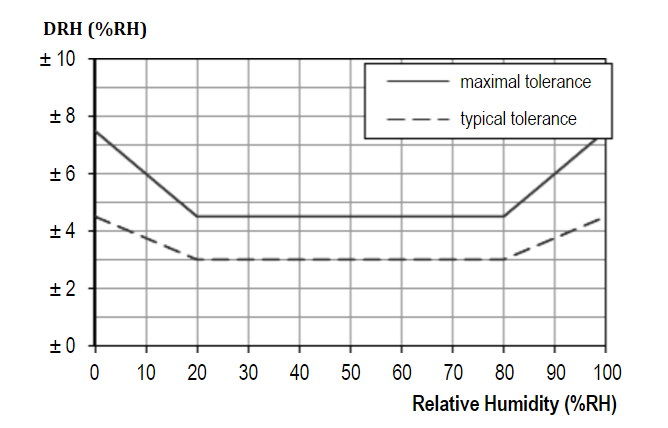

表二  不同濕度下濕度測量精度  如上表所示，在20-80%RH范圍內典型偏差±3%，小于20%和大于80%的濕度情況下情況下偏差遞增。
溫度對濕度測量的影響（-S20型）
上文表二描述了不同濕度情況對濕度測量的影響，下表描述了不同的溫度對濕度測量精度的影響。

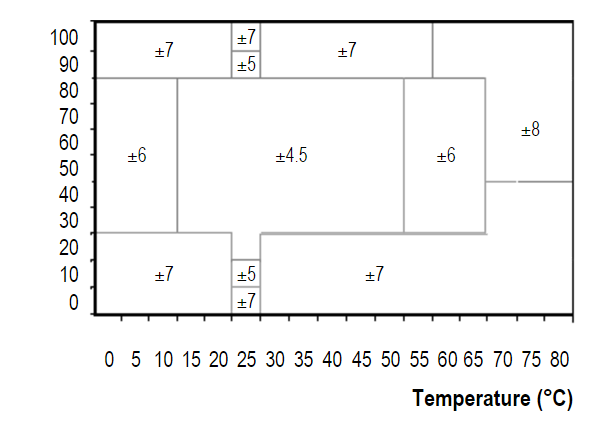

表三  不同溫度下的相對濕度 如上所示，在15℃到55℃，30到80的濕度范圍內，濕度的精度最高，是±4.5%，其余情況濕度遞增。
系統框架圖

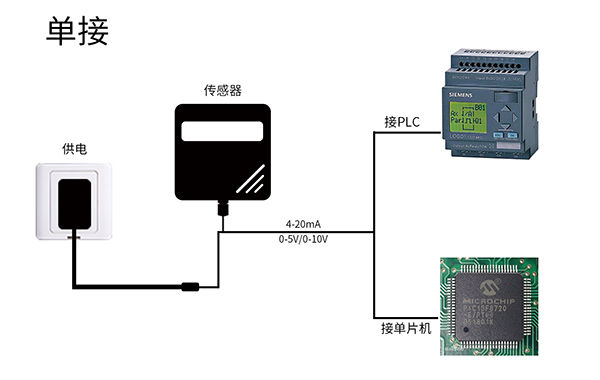

本傳感器可以連接單獨使用，首先使用12V直流電源供電，設備可以直接連接帶有485接口的PLC，可以通過485接口芯片連接單片機。通過后文指定的modbus協議對單片機和PLC進行編程即可配合傳感器使用。同時使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。 本產品也可以多個傳感器組合在一條485總線使用，在進行485總線組合時請遵守“485總線現場接線守則”（見附錄）。理論上一條總線可以接16個以上的485傳感器，如果需要接更多的485傳感器，可以使用485中繼器擴充更多的485設備，另一端接入帶有485接口的PLC、通過485接口芯片連接單片機，或者使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。
硬件連接
設備安裝前檢查
    安裝設備前請檢查設備清單：

名稱	數量
高精度傳感器	1臺
12V防水電源	1臺（選配）
USB轉485設備	1臺（選配）
保修卡/合格證	1份

接口說明
電源接口為寬電壓電源輸入 12-24V均可。485信號線接線時注意A\B兩條線不能接反，總線上多臺設備間地址不能沖突。

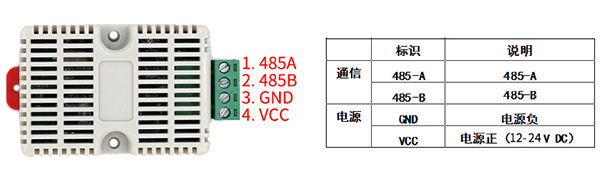

經濟型傳感器接線

	標識	說明
通信	485-A	485-A
	485-B	485-B
電源	GND	電源負
	VCC	電源正（12-24V DC）

接線方式：將螺絲擰松后從端子處將線材插入壓線孔內，然后擰緊螺絲即可鎖緊接線材料。

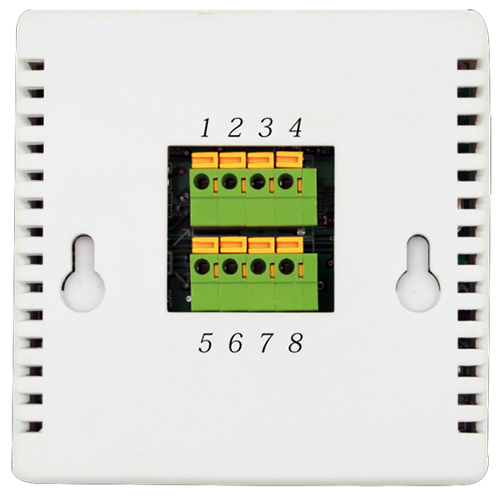

液晶顯示外殼接線

序號	說明	序號	說明
1	電源正（12-24VC）	5	485-A
2	電源負	6	485-B
7	傳感器電源正	3	SCL
8	傳感器電源負	4	SDA

注：傳感器內置時，3/4/7/8空閑。
使用螺絲刀向下按黃色卡扣，將線材插入壓線孔后松開黃色卡扣即可卡緊線材。

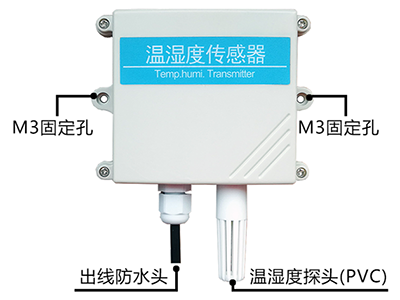

外置探頭傳感器接線

	線色	說明
電源	棕色	電源正（12-24VDC）
	黑色	電源負
通信	黃色	485-A
	藍色	485-B

注意事項：請注意不要接錯線序，錯誤的接線會導致設備燒毀。
    出廠默認提供0.6米長線材，客戶可根據需要按需延長線材或者順次接線。
    注意在某些出廠批次中可能提供的線序中沒有黃色線，此時灰色線等價替換黃色線作用。
安裝

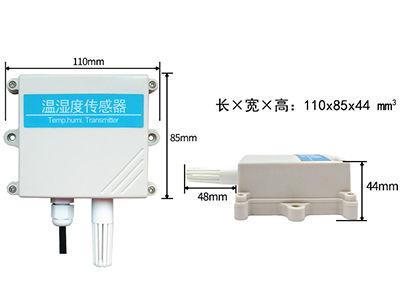

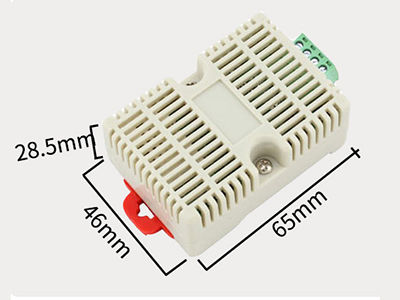

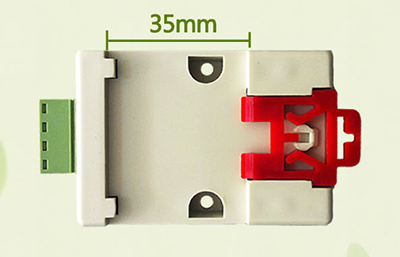

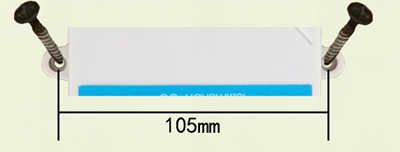

經濟版傳感器采用標準導軌安裝的形式，將背面卡扣卡在導軌上即可。 86殼壁掛大屏傳感器采用倒掛葫蘆孔的安裝形式，客戶按照60MM間距打孔安裝螺絲后壁掛即可。     壁掛王字殼為壁掛式安裝，安裝孔位于設備兩側中部位置，安裝孔徑小于4mm，孔距105mm，可使用3mm的自攻螺絲安裝。
安裝事宜
將電纜線根據正確的接線順序連接變送器底板的接線端子上，然后將底板安裝于墻面，將變送器蓋好。
安裝位置需要注意以下事項：
1、變送器應盡量垂直放置，保證安裝墻面時，傳感器在變送器的下方（變送器上的字體為正方向）；
2、安裝高度為人體坐高或主要要求測量的環境區域。
    同時請注意以下防范事項：
1、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確。
2、安裝在環境穩定的區域,避免直接光照,遠離窗口及空調、暖氣等設備,避免直對窗口、房門。
3、盡量遠離大功率干擾設備，以免造成測量的不準確,如變頻器/電機等。
配置軟件安裝及使用
我司提供配套的“傳感器監控軟件”，可以方便的使用電腦讀取傳感器的參數，同時靈活的修改傳感器的設備ID和地址。
傳感器接入電腦
將傳感器通過USB轉485正確的連接電腦并提供供電后，可以在電腦中看到正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看 COM 端口）。 如上圖所示，此時您的串口號為COM10，請記住這個串口，需要在傳感器監控軟件中填入這個串口號。
如果在設備管理器中沒有發現COM口，則意味您沒有插入USB轉485或者沒有正確安裝驅動，請聯系技術人員取得幫助。
傳感器監控軟件的使用
配置界面如圖所示，首先根據3.1章節的方法獲取到串口號并選擇正確的串口，然后單擊自動獲取當前波特率和地址即可自動探測到當前485總線上的所有設備和波特率。請注意，使用軟件自動獲取時需要保證485總線上只有一個傳感器。

然后單擊連接設備后即可實時獲取傳感器數據信息。
如果的您設備是氣體濃度傳感器，則請在傳感器類型處選擇“氣體濃度傳感器”，甲醛傳感器選擇“甲醛變送器”，模擬量變送器選擇“模擬量變送模塊”，大氣壓傳感器選擇“大氣壓力傳感器”，光照度傳感器選擇“光照度20W”，氧氣傳感器選擇“氧氣變送器”，其他的傳感器均選擇默認的“無其他傳感器”。
修改波特率和設備ID
在斷開設備的情況下點擊通信設置中的設備波特率和設置地址即可完成相關的設置，請注意設置過后請重啟設備，然后“自動獲取當前的波特率和地址”后可以發現地址和波特率已經改成您需要的地址和波特率。
如果您需要使用modbus指令修改波特率和地址，您可以參見附錄“如何使用modbus指令修改波特率和地址”。
通信協議
通訊基本參數

參數	內容
編碼	8 位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校準	CRC冗長循環碼
波特率	2400bps/4800bps/9600 bps 可設，出廠默認為 9600bps
編碼	8 位二進制

數據幀格式定義
采用 Modbus-RTU 通訊規約，格式如下：
初始結構≥4字節的時間
地址碼= 1字節
功能碼= 1字節
數據區= N字節
錯誤校驗= 16位 CRC 碼
結束結構≥4字節的時間
地址碼：為變送器的功能指示，本變送器只用到功能碼 0x03（讀取寄存器數據）。
數據區：數據區是具體地址，在通訊網絡中是唯一的（出廠默認 0x01）。
功能碼：主機所發指令通訊數據，注意 16bits 數據高字節在前！
CRC 碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低位	校驗碼高位
1字節	1字節	2字節	2字節	1字節	1字節

    從機應答幀結構：

地址碼	功能碼	有效字節數	第一數據區	第二數據區	第N數據區
1字節	1字節	2字節	2字節	2字節	2字節

寄存器地址

寄存器地址	PLC組態地址	內容	操作
0000H	40001	濕度(單位0.1%RH)	只讀
0001H	40002	溫度(單位0.1℃)	只讀
0100H	40101	設備地址(0-252)	讀寫
0101H	40102	波特率(2400/4800/9600)	讀寫

通訊協議示例以及解釋
讀取設備地址 0x01 的溫濕度值
問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x00	0x00,0x02	0xC4	0x0B

    應答幀（例如讀到溫度為-10.1℃，濕度為 65.8%RH）

地址碼	功能碼	有效字數	濕度值	溫度值	校驗碼 低位	校驗碼 高位
0x01	0x03	0x04	0x02 0x92	0xFF 0x9B	0x5A	0x3D

    溫度：
當溫度低于0℃時以補碼形式上傳
FF9B H(十六進制)=-101=>溫度=-10.1℃
濕度：
292 H(十六進制)=658=>濕度=65.8%RH
