液體泄漏定位控制器適合與四芯液漏感應線、點式傳感器及常開干式觸點裝置(浮控開關、配適配器的光學探頭、 限位開關等)配套使用。泄漏定位控制器可監控長達1500米的 傳感電纜。泄漏定位控制器適合安裝于常規(非危險)區域。 泄漏定位控制 器具備5個小LED指示燈(分別顯示電源、狀態、通信活動)以 及SPDT式觸點繼電器。泄漏定位控制器模塊既可作為獨立的泄 漏檢測報警單元使用,也可通過簡易的屏蔽雙絞線RS-485串行 通信布線與主控系統(計算機或控制自動化系統)聯網使用。
產品特點:
LED 顯示電源、泄漏、電纜故障及通信狀態。 ·數碼管顯示泄漏位置和電纜故障。
能記錄32 條泄漏告警記錄。 ·實用可靠的雙絞線串行RS-485通信,最遠通信距離可達
1200 米,標準的工業modbus 協議。 ·12V直流電源供電,無極性接入。
多種通訊波特率可選,通過軟件設置模塊地址和通訊波特率,無需使用開關。
繼電器輸出形式常開常閉同時共存,可自由選擇。
良好的防靜電、防雷、防浪涌技術,保證產品的可靠運行。
可提供適于室內獨立安裝或苛刻的戶外安裝條件的外殼。
方便的35mmDIN導軌安裝方式。

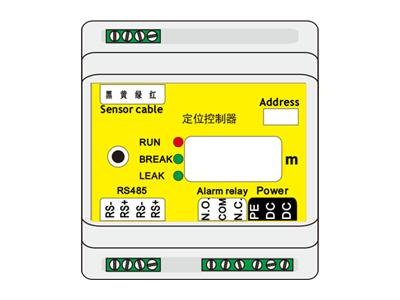

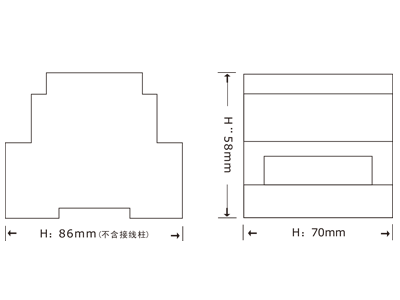

外觀尺寸:70*86*58mm

基本特點:
傳感器兼容性:四芯泄漏感應線纜(漏油、漏酸、漏水線)或者檢測探
檢測線纜長度:最大可接線纜長度為1500米
塑料外殼:白色PVC
塑料外殼:白色PVC
精準度:傳感電纜長度0.5% +0.5米
串行接口:網絡配置RS-485雙線網絡,波特率可選,出廠默認為 9600,可選地址為0到255,出廠默認地址0
通信協議:MODBUS
通信協議:MODBUS
繼電器輸出:常開常閉可選
繼電器觸點:常態通電或常態斷電,用戶可自由選擇; 泄漏報警或泄漏與傳感器故障報警
電源要求:12V直流,3W
額定值:AC125V,0.5A,DC24V,3A
存儲溫度:-40°C至60°C
工作環境:-20°C至50°C,濕度5%至95%(無冷凝)
額定值:AC125V,0.5A,DC24V,3A
存儲溫度:-40°C至60°C
工作環境:-20°C至50°C,濕度5%至95%(無冷凝)

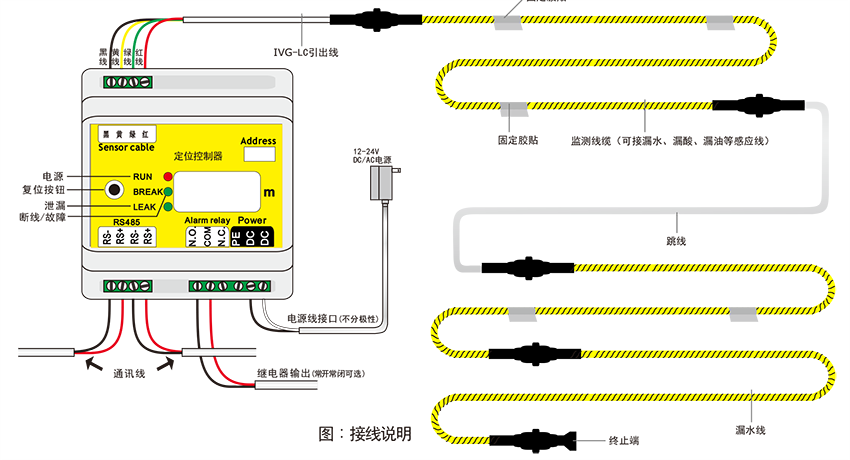

泄漏定位控制器的安裝
選擇安裝位置
所選定的安裝位置應保證模塊不受自然環境、溫度極限或 劇烈振動的影響。泄漏定位控制器可扣裝于標準的35毫米 DIN導軌上。如果現有電氣或儀表箱導軌上有空余位置,亦 可用以安裝泄漏定位控制器。也可直接在墻壁或箱體表面 任何位置安裝一小段DIN導軌,然后固定泄漏定位控制器,但 應保證不會造成行走絆倒危險,或有對泄漏定位控制器造成 撞擊損壞的可能性。泄漏定位控制器應被安裝在主控制系統 主機的連線長度1200米(4000英尺)的范圍之內。
重要事項: 泄漏定位控制器為電子設備。應謹遵以下 預防措施,以避免對電子部件造成損壞:
• 小心輕放并避免機械沖擊與撞擊。
• 保持干燥。
• 拿取泄漏定位控制器之前,應先行觸摸一下有接地的 設備或水管之類,以免除靜電。
• 避免接觸金屬銼屑、油脂、管道涂料及其它污染物。

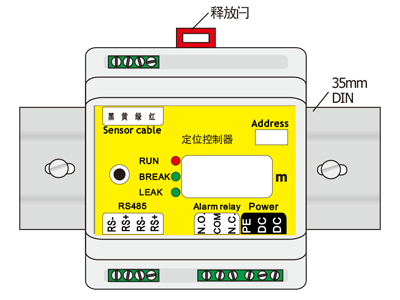

將泄漏定位控制器固定足夠長度的DIN導軌到滿足 要求的平面上,或在現有DIN導軌上找到足可 安裝液漏控制器的位置??刂破骺垩b到DIN導 軌上。安裝時注意將釋放閂向下。
注意:泄漏定位控制器使用12-24V交直流電源。連接電源線時不區分電源線的正、負極。請勿使用超過說明書 指定的直流電壓或使用交流電源接入液漏控制器,否則設備不能工作,甚至導致設備損毀。
將泄漏定位控制器固定足夠長度的DIN導軌到滿足 要求的平面上,或在現有DIN導軌上找到足可 安裝液漏控制器的位置??刂破骺垩b到DIN導 軌上。安裝時注意將釋放閂向下。
注意:泄漏定位控制器使用12-24V交直流電源。連接電源線時不區分電源線的正、負極。請勿使用超過說明書 指定的直流電壓或使用交流電源接入液漏控制器,否則設備不能工作,甚至導致設備損毀。
