非接觸測量, 無磨損，無污染；
天線尺寸小， 便于安裝；
波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物； 幾乎不受腐蝕、泡沫影響；
幾乎不受大氣中水蒸氣、溫度和壓力變化影響；
高信噪比，即使在波動的情況下也能獲得更優的性能。
|
產品特點：性能穩定，帶測角功能，安裝簡單，高精度，抗干擾能力強，
小巧輕便，可用于串口調試，功耗低，波束角小。 |
|
應用范圍：農業灌溉渠、城市地下污水/雨水管道水位測量,城市路橋積水、
小型水庫、城市內河水位測量，明渠流量測量。 |
|
量 程：7m/12m |
|
精 度：±2mm |
|

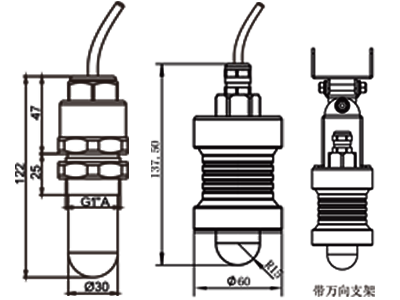

過程連接：G1"A螺紋/T型支架/萬向支架 |
|
工作溫度：-40~70℃ |
|
藍牙功能：可選 |
|
外殼材質：ABS/金屬 |
|
天線材質：ABS |
|
頻 率：60GHz |
|
信號輸出：RS485/Modbus 6~30V DC |
|
防護等級：IP68 |
2、請避免強烈震動的安裝場合；
3、安裝時避開障礙物；
4、最高水位不得進入測量盲區；
5、安裝時雷達水位計必須垂直于被測介質表面,
安裝位置
安裝時，根據水位計的波束角與高度計算儀表安裝支架的長度，長度最小距離為200mm。
|
一般說明 |
量 程 |
7m/12m |
|
盲 區 |
≤0.2m |
|
|
工作頻率 |
60GHz |
|
|
響應延時 |
大約1秒（取決于參數設置） |
|
|
電氣參數 |
工作電壓 |
6~30V DC |
|
通訊協議 |
RS485/Modbus |
|
|
允許波紋 |
＜100Hz Uss＜1V |
|
|
（100~100K）Hz Uss＜10mV |
||
|
電纜參數 |
電纜外徑 |
約6mm |
|
機械特性 |
過程連接 |
G1"A螺紋/T型支架 |
|
萬向支架 |
||
|
防護等級 |
IP68 |
|
|
外殼材質 |
ABS/金屬 |
|
|
天線材質 |
ABS |
|
|
重 量 |
約170g/約500g |
|
|
周圍環境 |
工作溫度 |
-40~70℃ |
|
相對濕度 |
＜95% |
|
|
耐 振 |
機械震動10m/s²，（10~150）Hz |
波特率：9600 (可調) 數據格式：8N1（可調）校驗CRC16：多項式A001
6.1.1 信息幀格式及說明
1、主機的命令格式由從機地址、功能碼、 寄存器起始地址、讀取點數及 CRC碼組成如表1所示。
|
主機發送： |
站號(1B) | 功能碼(1B) | 寄存器起始地址(2B) | 讀取點數(2B) | CRC(2B) |
| 01 | 03 | 00 XX | 00 XX | XX XX | |
| 站號(1B) | 功能碼(1B) | 寄存器起始地址(2B) | 存儲數據(2B) | CRC(2B) | |
| 01 | 06 | 00 XX | XX XX | XX XX | |
6.1.2 主機命令詳細說明
站號：從機地址（0-99）；
功能碼：03讀取寄存器的數值；06更改寄存器的數值； 寄存器起始地址：兩個字節，具體描述詳見表3；
讀取點數：2個字節，若讀取十六位整型數據，則設為0001，讀取32位整型數據，則設為0002；
存儲數據:2個字節，將存儲數據轉換為16進制，高字節在前，低字節在后； CRC:校驗碼，兩個字節。
從機響應有兩種格式，當功能碼為03時，其格式由站號、功能碼、數據長度，數據區及CRC碼，如表2；當功能碼為06時，其格式與主機命令幀相同，如表1所示，即重復主機發送命令。
|
從機應答： |
靜止期 | 站號(1B) | 功能碼(1B) | 返回數據長度 | 數據(nB) | CRC(2B) |
| T1 T4 | 01 | 03 | n | XX XX XX XX | XX XX XX XX |
站號（地址）：一個字節，返回主機發送的地址； 功能碼：一個字節，返回主機發送功能碼；
應答數據字節數:后面跟的數據字節數；
數據：針對主機命令返回對應的數據，高字節在前，低字節在后； CRC:校驗碼，兩個字節。
寄存器地址詳細說明：寄存器0x0000~0x0003數據為有符號整型數據,為當前測量值；0x0010為當前儀表狀態，表示是否有故障；0x0011~0x0014為從機的安裝量程、盲區、水位的零點滿點。
| 寄存器地址 | 描述(不可連續讀取) |
| 0x0000 | 讀取儀表當前空高值，單位為cm(只讀) |
| 0x0001 | 讀取儀表當前空高值，單位為mm(只讀) |
| 0x0002 | 讀取儀表當前水位值，單位為cm(只讀) |
| 0x0003 | 讀取儀表當前水位值，單位為mm(只讀) |
| 0x0010 | 讀取測量狀態（只讀）； ==0 正常，大于0有錯誤 |
| 0x0011 | 從機量程 單位厘米（讀寫） |
| 0x0012 | 從機盲區 單位厘米（讀寫） |
| 0x0013 | 從機低位調整 單位厘米（讀寫） |
| 0x0014 | 從機高位調整 單位厘米（讀寫） |
舉例
（1） 讀取儀表水位值，單位mm主機發送：01 03 00 03 00 01 CRC16
儀表回應：01 03 02 XX XX CRC16
（2） 修改儀表參數，修改量程為10m（1000cm）主機發送：01 06 00 11 03 e8 xx xx
儀表回應：01 06 00 11 03 e8 xx xx 表示修改成功；如果返回值不同表示修改失敗或預置數據超限。
通訊協議范例
不同站號地址下讀取水位、空高時主機所發送的命令：| 站號 | 功能碼 | 起始地址 | 讀取點數 | 校驗碼 | 意義 |
| 01 | 03 | 0000 | 0001 | 840A | 讀取空高，單位cm |
| 01 | 03 | 0001 | 0001 | D5CA | 讀取空高，單位mm |
| 01 | 03 | 0002 | 0001 | 25CA | 讀取水位高，單位cm |
| 01 | 03 | 0003 | 0001 | 740A | 讀取水位高，單位mm |
| 02 | 03 | 0000 | 0001 | 8439 | 讀取空高，單位cm |
| 02 | 03 | 0001 | 0001 | D5F9 | 讀取空高，單位mm |
| 02 | 03 | 0002 | 0001 | 25F9 | 讀取水位高，單位cm |
| 02 | 03 | 0003 | 0001 | 7439 | 讀取水位高，單位mm |
| 03 | 03 | 0000 | 0001 | 85E8 | 讀取空高，單位cm |
| 03 | 03 | 0001 | 0001 | D428 | 讀取空高，單位mm |
| 03 | 03 | 0002 | 0001 | 2428 | 讀取水位高，單位cm |
| 03 | 03 | 0003 | 0001 | 75E8 | 讀取水位高，單位mm |
| 04 | 03 | 0000 | 0001 | 845F | 讀取空高，單位cm |
| 04 | 03 | 0001 | 0001 | D59F | 讀取空高，單位mm |
| 04 | 03 | 0002 | 0001 | 259F | 讀取水位高，單位cm |
| 04 | 03 | 0003 | 0001 | 745F | 讀取水位高，單位mm |
