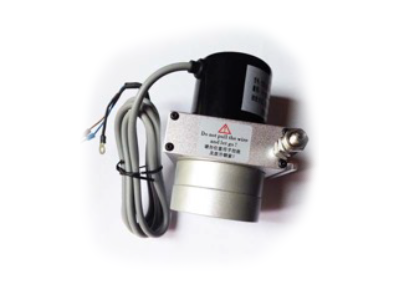

一、產品介紹：

拉線位移傳感器可將機械位移量轉換成可計量的、成線性比例的電信號。當被測物體產生位移時，拉動與其相連接的傳感器繩索，繩索帶動傳感器傳動機構與編碼器同步轉動；當位移反向移動時，傳感器內部的自動回旋裝置將自動收回繩索，并在繩索伸收過程中保持其張力不變；從而輸出一個與繩索移動量成正比例的電信號。傳感器具有獨立自動排線機構，保證拉伸繩自動均勻排線、保證傳感器具有高獨立線性精度和較長的傳感器使用壽命。

二、主要技術指標：

1、位移有效測量范圍：100、200、500、700、1000、1500、2000、5000、8000、100000mm 等多尺寸
2、電源電壓：+12、+24VDC 等
3、輸出信號：0-5VDC
4、線性精度：優于±0.15% F.S
5、工作溫度：-25-75℃
6、制造材料：合金金屬
7、拉繩材料：高柔性金屬芯繩
8、防護等級：IP65
9、傳感器等級：標準工業級

10、重量：(實際重量隨不同規格會有不同)

三、產品接線：

棕色:正電源12‾24V

藍色:負電源(輸出4‾20mA)

注:負載≤700?

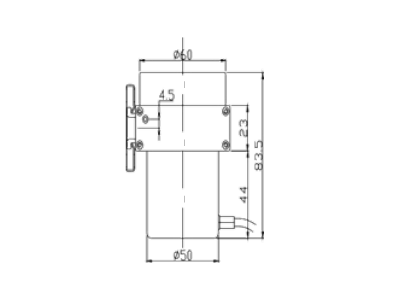

四、產品安裝尺寸圖：

產品本體安裝：

安裝支架孔距離：28±0.5mm

兩個支架之間距離：建議在 40～55mm 之間安裝螺絲：M4

五、產品安裝注意事項：

1、利用安裝支架或底部 4 個固定螺絲孔，依現場及機器安裝空間設施需要，選擇正確的方位直接安裝。
2、安裝時，須注意牽引繩出線角度，即盡量使?fàn)恳K由出線口至移動部位之機構，于工作時直線滑動,盡量保持最小角度偏差(容許偏差±3°)，以確保測量精度及牽引繩之壽命。長行程垂直安裝時，推薦拉繩尺本體安裝在下部，牽引繩向上牽引。
3、牽引繩為不銹鋼繩，請勿使其受外力的割傷、燒損、撞擊等：過量的粉塵、積屑、酸堿性環境足以破壞內部測量元器件，導致運轉不順暢、降低測量精度甚至過早損壞。
4、未安裝于工作臺或固定座前，請勿用手或是其他物體將牽引繩拉出并讓其瞬間自行彈回。此舉將造成牽引繩斷裂，傷害本體結構及人身安全，甚至?xí)把矍颉?br /> 5、牽引運動的瞬間加速度應≤2 米/秒 2 ,絕對速度應≤1 米/秒；超出上述速度和加速度范圍，會降低產品的可靠性和使用壽命，甚至造成牽引繩斷裂，恕本公司不承擔此范圍以外的責任。
6、若使用于非直線運動的機構，請加裝適當?shù)幕啠瑢⑶€運動約束于直線運動。

六、產品應用：

舞臺屏幕設備、皮革機械、盾構機、長行程鉆管機、彈簧機械、木工機械、板材設備、印刷機械
（刷輥運動、裁紙等）、機械手、自動門（列車及大廳）、裁床（裁鋼管、木板、線材等）、橋梁監測、電梯平層、升降機、水閘開度、水庫水位、行車、工程車、龍門吊、港口設備、煤炭設備（掘進機、坑道支架、塌方監測等）、水處理液位、倉儲設備、地質監測（如：塌方、潰堤）、石油鉆探設備、探礦設備等。

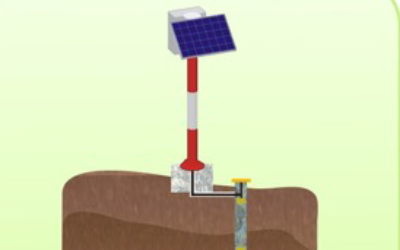

河流和侵蝕控制監測
