前言
歡迎使用廈門欣仰邦生產的球型一體化氣體傳感器。為了更好的使用該儀器，我們建議您在使用前，認真閱讀完產品說明書。
廈門欣仰邦一直處于不斷的探索和研發當中，在不預先通知的情況下，我們保留對有些性能和設計加以改進的權利。
本手冊所有權利屬于本企業所有，在沒有許可的情況下不能拷貝和復制制作商業用途。

產品簡介

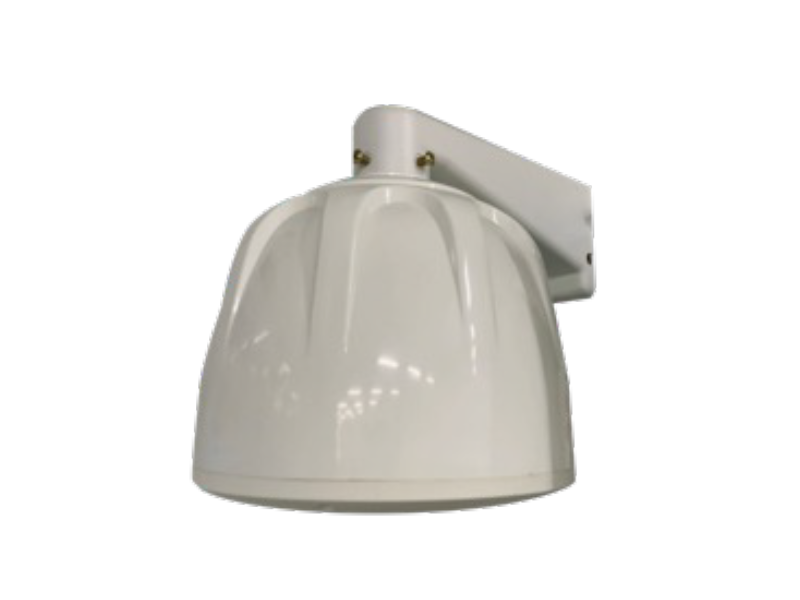

球型一體化氣體傳感器是一款全數字化傳感器，檢測原理為電化學，高度集成各類氣體傳感器等，體積小巧，集成度高，質量輕，堅固耐用。
本產品沒有任何移動部件，不需要現場維護和校準，可準確、快速檢測出現場環境的氣體濃度，高強度結構設計可在惡劣氣候環境中準確檢測，可廣泛用于氣象、環境、環保、交通運輸、智慧城市、工業檢測等領域。

技術參數
            氨氣                              硫化氫
測量范圍： 0-100PPM           0-10PPM
分 辨 率： 0.1 PPM          0.1 PPM
精度誤差：±2%
供電方式：DC12V/24V
通訊輸出：RS485
通訊波特率：9600
通訊協議：MODBUS通訊協議
外殼材質：工程塑料
操作溫度：-40°C-70°C
存儲溫度：-50°C – 80°C
工作濕度：0-95%RH
外觀尺寸/重量：φ220 X 210mm/1Kg
安裝橫臂：長270mm
防護等級：IP65
整體功耗：0.5W

接線方法
（1）傳感器底部有一個8芯航空插頭，其針腳對應的管腳定義：
1-電源﹢   2-485﹢   3-485﹣  4-GND
（2）若配備本企業生產的采集器，直接使用傳感器線將       傳感器與采集器上的相應接口相連即可。
（3）若單獨購買變送器，變送器配套線線序分別為：

線顏色	輸出信號
	通訊型
紅色	電源正
黑色	電源地
黃色	RS485+/A+/TX
藍色	RS485-/B-/RX

注：最終以通訊線纜上接線標簽標注為準。

安裝注意事項
  球型一體化氣體傳感器能滿足多項規格說明，能夠在世界各地不同的環境下使用，現場不需要進行復雜的維護和校準。
Ø  經常檢查，確保傳感器不要被其它正在運行的設備干擾，這些設備可能不完全遵循通用標準，例如無線電/雷達發射裝置，輪船引擎，發動機等；
Ø  不要與任何雷達掃描裝置在一個平面安裝，至少應該保持2M以上的距離；
Ø  建議和周圍一些無線電接收天線保持一段距離；
Ø  使用本企業所推薦的電纜；
Ø  如果電纜割斷后沒有正確的連接，或者電纜屏蔽線沒有正確的連接，不需要創建接地回路，根據安裝指導說明進行接線即可；
Ø  保證設備在運行時持續電源供電；
Ø  避免周圍建筑物例如樹，電線桿，高樓等所產生的絮流，這些可以對超聲波風速風向儀精度產生影響；

世界氣象組織給出以下建議：
Ø  氣象儀安裝標準：在開闊地區超過地面10米以上；開闊地區的定義是氣象儀在任何障礙物高度的10米以上；
Ø  如果安裝在建筑物上，理論上氣象儀安裝高度應該是建筑物高度的1.5倍；
Ø  如果安裝在桅桿上的吊桿上，塔或者桅桿的分支上，吊桿或者分支的長度必須是塔的最小直徑或對角線的兩倍。吊桿需要安裝在盛行風的一側；
安裝方法
安裝方法如下：
定位：一般設備安裝在一個垂直的安裝管上，保證在同一個水平面上的測量；戶內使用的話，傳感器可以在任何需要的方向安裝；
注意：用戶必須對線纜進行適當的應力消除。旋轉插頭并輕輕往里用力就可以把插頭連接到設備的插頭上。當插頭連上后，順時針旋轉外面的套管，就可以鎖定插頭。利用3個不銹鋼螺絲釘可以把設備固定在安裝管上?？蛻舯仨毐ＷC把設備安裝在一個開闊地區，以免周圍建筑物對氣流產生障礙或者導致絮流。不要把設備安裝在雷達或者無線電發射裝置的旁邊。

售后及服務
l  該設備沒有任何移動部件，現場不需要進行復雜的日常維護。
l  如果用戶自行打開設備或者損壞上面的安全封印，將不在享用我們質量保證及準。
l  如果萬一設備出現了什么問題，可以聯系本企業工作人員進行問題分析及解答；
l  如果設備需要返回，請把該儀器按原始包裝仔細包裝好，郵寄到本企業，并附上該儀器詳細故障說明書。

MODBUS-RTU通訊協議
通訊參數：波特率9600  數據位 8位  無校驗位
兩次通信間隔至少1000ms以上
一、串口格式
數據位 8位
停止位 1或2位
校驗位 無
波特率 9600  兩次通信間隔至少1000ms以上
二、通訊格式
【1】寫入設備地址
發送： 00 10 Adress CRC     （5個字節）
返回： 00 10 CRC   （4個字節）
說明： 1.讀寫地址命令的地址位必須是00。
              2. Adress為1個字節，范圍為0-255.
例如：發送00 10 01 BD C0
返回00 10 01 BD C0
【2】讀取設備地址
發送： 00 20 CRC  （4個字節）
返回： 00 20 Adress CRC     （5個字節）
說明： Adress為1個字節，范圍為0-255
例如： 發送 00 20 00 68
返回 00 20 01 A9 C0
【3】讀取實時數據
發送：Adress 03 00 00 00 04 XX XX
說明：如下圖所示：

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
00  00	起始地址
00  04	讀取點數
XX XX	CRC校驗碼，前低后高

返回：Adress 03 08  NH? NH?  H2S H2S  00 00  00 00  XX  XX
說明：

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
08	讀單元字節
NH?	NH?數據（前高后低）	十六進制
H2S H2S	H2S數據（前高后低）	十六進制
預留	00	十六進制
預留	00	十六進制
XX  XX	CRC校驗碼

計算CRC碼的步驟：
1、預置16位寄存器為十六進制FFFF（即全為1）。稱此寄存器為CRC寄存器；
2、把第一個8位數據與16位CRC寄存器的低位相異或，把結果放于CRC寄存器；
3、把寄存器的內容右移一位（朝低位），用0填補最高位，檢查最低位；
4、如果最低位為0：重復第3步（再次移位）如果最低位為1：CRC寄存器與多項式A001(1010 0000 0000 0001)進行異或；
5、重復步驟3和4，直到右移8次，這樣整個8位數據全部進行了處理；
6、重復步驟2到步驟5，進行下一步8位數據的處理；
7、最后得到的CRC寄存器即為CRC碼；
8、將CRC結果放入信息幀時，將高低位交換，低位在前。
