設備簡介
S-SC系列小體積多要素微氣象儀是針對氣象行業開發的監測設備，設備用于替代傳統的拼湊式氣象站，具有體積小、成本低，安裝方便，維護簡單的特點。
應用領域
· 氣象監測 · 微型環境監測 · 網格化環境監測 · 農業氣象監測
· 交通氣象監測 · 光伏環境監測 · 風力發電氣象監測
產品特點
· 小體積化 · 低功耗 · 方便安裝 · 支持485協議
· 模塊化，無移動部件 · 支持多種氣象、環境參數同時監測
測量參數
· 型號：S-SC200A
S-SC200A超聲波風速風向儀是一款利用超聲波在空氣中的傳播時間差來測量風速及風向的測量儀器。與傳統的機械式風速風向儀相比，具有磨損小、使用壽命長、相應速度快等特點。可廣泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場等領域。不需維護和現場校準。
· 型號：S-SC200B
S-SC200B超聲波風速風向儀是一款利用超聲波在空氣中的傳播時間差來測量風速及風向的測量儀器。不銹鋼材質，具有磨損小、使用壽命長等特點。與傳統的機械式風速風向儀相比，產品帶有加熱功能且在極端天氣中依舊可以進行正常工作。可廣泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場等領域。不需維護和現場校準。
· 型號：S-SC400
S-SC400四要素微氣象儀是針對多領域氣象參數進行監測的儀器。設備創新性地將氣象標準四參數即大氣溫度、濕度、氣壓、光學雨量，通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將四項參數一次性輸出給用戶。
· 型號：S-SC500
S-SC500型五要素微氣象儀針對多領域氣象參數進行監測的儀器。通過一個高集成度結構來實現大氣溫度、濕度、風速、風向、氣壓五項參數在戶外氣象參數24小時連續在線監測，通過數字量通訊接口將五項參數一次性輸出給用戶。
· 型號：S-SC500G
S-SC500G為S-SC500該產品可擴展產品，增加其它氣象或環保參數光照為六要素微氣象儀，即該產品參數為氣溫度、濕度、風速、風向、氣壓，光照六合一。可以適用于城市網格化環境監測控、智慧路燈、景區環境監測、農業氣象、高速公路氣象監測等多種涉及到氣象參數監測的領域。
*S-SC500G與S-SC500產品外觀一致。
· 型號：S-SC500S
S-SC500S為S-SC500該產品可擴展產品，增加其它氣象或環保參數太陽輻射為六要素微氣象儀，即該產品參數為氣溫度、濕度、風速、風向、氣壓，太陽輻射六合一。可以適用于城市網格化環境監測控、智慧路燈、景區環境監測、農業氣象、高速公路氣象監測等多種涉及到氣象參數監測的領域。
*S-SC500S與S-SC500產品外觀一致。
· 型號：S-SC600
S-SC600為六要素微氣象儀，即該產品參數為大氣溫度、濕度、風速、風向、氣壓、降雨量（光學)六合一。通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將六項參數一次性輸出給用戶。
· 型號：S-SC603
S-SC603為六要素微氣象儀，即該產品參數為大氣溫度、濕度、光照、噪聲、PM2.5、PM10六合一。通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將六項參數一次性輸出給用戶。
· 型號：S-SC700
S-SC700為七要素微氣象儀，即該產品參數為大氣溫度、濕度、風速、風向、氣壓、降雨量（光學）、光照度七合一。通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將七項參數一次性輸出給用戶。
· 型號：S-SC700A
S-SC700A為S-SC700該產品可擴展產品，將光照參數更改為太陽輻射參數的七要素微氣象儀，即該產品參數為大氣溫度、濕度、風速、風向、氣壓、降雨量（光學）、太陽輻射七合一。通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將七項參數一次性輸出給用戶。
*S-SC700A與S-SC700產品外觀一致。
· 型號：S-SC800
S-SC800為八要素微氣象儀，即該產品參數為大氣溫度、濕度、風速、風向、氣壓、PM2.5、PM10、噪聲八合一。通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將八項參數一次性輸出給用戶。
· 型號：S-SC900
S-SC900為十要素微氣象儀，即該產品參數為溫度、濕度、風速、風向、氣壓、降雨量（光學）、PM2.5、PM10、光照/太陽輻射、噪聲十合一。通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將十項參數一次性輸出給用戶。
· 型號：S-SC1013
S-SC1013為十三項參數的微氣象儀，即該產品參數為溫度、濕度、風速、風向、氣壓、PM2.5、PM10、CO、NO2、SO2、O3、H2S、TVOC共計13項參數。通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將十三項參數一次性輸出給用戶。
電氣和環境參數
通訊協議
適用于S-SC系列小體積多要素微氣象儀
波特率：9600
數據位：8
停止位：1
校驗位：無
以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）
1.2 返回錯誤碼規定：
傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出200ms后收不到返回數據時認為發出指令失敗，可重新發送指令。
用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求，支持最小問詢周期為1S/次。
輸入寄存器：用功能碼 03 讀
回答：FF 03 0A 1A 57 0C 5F 27 83 00 11 0C 14 30 1C
解析數據：
0x1A57= 0x1A * 256 + 0x57= 6743
溫度 = 6743/100-40=27.43℃
0x0C5F= 0x0C * 256 + 0x5F= 3167
濕度=3167/100=31.67%RH
0x2783= 0x27 * 256 + 0x83= 10115
氣壓=10115/10=1011.5hPa
0x0011=17
風速=17/100=0.17m/s
0x0C14=0x0C * 256 + 0x14= 3092
風向=3092/10=309.2°
回答：FF 03 02 02 1C 91 39
解析數據：
0x021C= 0x02 * 256 + 0x1C= 540
噪聲 = 540/10=54.0dB
3、讀取地址寄存器命令
發送：00 03 00 00 00 01 85 DB
回答：00 03 02 00 01 44 44
數據段數據為0x0001 =01 表示系統地址為01
4、修改內部寄存器（系統地址）命令（把地址改為0x33）
發送：00 06 00 00 00 33 C8 0E
回答：00 06 00 00 00 33 C8 0E （表示修改成功））
5、設置雨量累計時間
發送：00 06 01 07 00 0A B8 21
回答：00 06 01 07 00 0A B8 21 （表示修改成功）
注：設備出廠默認為連續累計不清0模式。
將雨量累計時間設置為0時，設備不自動清零降雨量，一直累計，可通過斷電重啟或重新設置雨量累計時間的方式將降雨量清零（可定時下發00 06 01 07 00 00 38 26指令清0）
6、設置磁偏角修正（僅針對選配電子羅盤時）
發送：00 06 01 06 00 05 A9 E5
回答：00 06 01 06 00 05 A9 E5 （表示修改成功）
修正角含義
高八位表示修正方向，0x00代表正修正，0x01為負修正
低八位為需要修正的角度
例 0x00 05 表示需要在輸出值上增加5度
0x01 03 表示需要在輸出值上減少3度
7、讀取經緯度信息
發送AT+GPS#
回復
GPS:36.12345,N;114.12345,E;2019-01-01,D;10:20:00,T;0040.2,H#
補充協議：(默認設備地址為FF)
主動上報周期 （寄存器地址0x01 0A） 單位為min，0代表不上報
00 06 01 0A 00 0A 29 E2 (設置主動上報周期為10分鐘)
主動上報長度 （寄存器地址0x01 0B ）
00 06 01 0B 09 05 3E 76(主動上報寄存器地址09-0D)
波特率 （寄存器地址 0X0102）
00-06分別代表2400、4800、9600、19200、38400、57600、115200
00 06 01 02 00 02 A9 E6（設置波特率為9600，非專業人士請勿自行更改）
CRC計算說明
uint16_t CRC_Check(uint8_t* puchMSG,uint16_t usDataLen)
{
uint16_t CRCin = 0xFFFF;
uint16_t CRC_Poly = 0xA001;
uint8_t CRC_C = 0x00,i;
while(usDataLen--)
{
CRC_C = *(puchMSG++);
CRCin ^= CRC_C;
for(i=0;i<8;i++)
{
if(CRCin & 0x0001)
{
CRCin >>=1;
CRCin ^= CRC_Poly;
}
else
{
CRCin >>=1;
}
}
}
return CRCin;
}
服務與支持
廈門欣仰邦科技有限公司
全國統一服務熱線： 0592-3564822
銷售客服：0592-3564822 17850532774
售后服務：0592-3564822
傳 真：0592-3564822
郵編：361000
網址：http://m.best-consultant.com.cn
地址：廈門市海滄區滄虹路219號
S-SC系列小體積多要素微氣象儀是針對氣象行業開發的監測設備，設備用于替代傳統的拼湊式氣象站，具有體積小、成本低，安裝方便，維護簡單的特點。
應用領域
· 氣象監測 · 微型環境監測 · 網格化環境監測 · 農業氣象監測
· 交通氣象監測 · 光伏環境監測 · 風力發電氣象監測
產品特點
· 小體積化 · 低功耗 · 方便安裝 · 支持485協議
· 模塊化，無移動部件 · 支持多種氣象、環境參數同時監測
測量參數
· 型號：S-SC200A
S-SC200A超聲波風速風向儀是一款利用超聲波在空氣中的傳播時間差來測量風速及風向的測量儀器。與傳統的機械式風速風向儀相比，具有磨損小、使用壽命長、相應速度快等特點。可廣泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場等領域。不需維護和現場校準。
| 監測參數 | 測量范圍 | 精度 | 分辨率 |
| 風速 | 0-60m/s |
±（0.3+0.03V）M/S；V≤30M/S ±（0.3+0.05V）M/S;V≥30M/S v為風洞內的標準風速值 |
0.01m/s |
| 風向 | 0-359.9° | ±3°（風速＜10m/s時） | 0.1° |

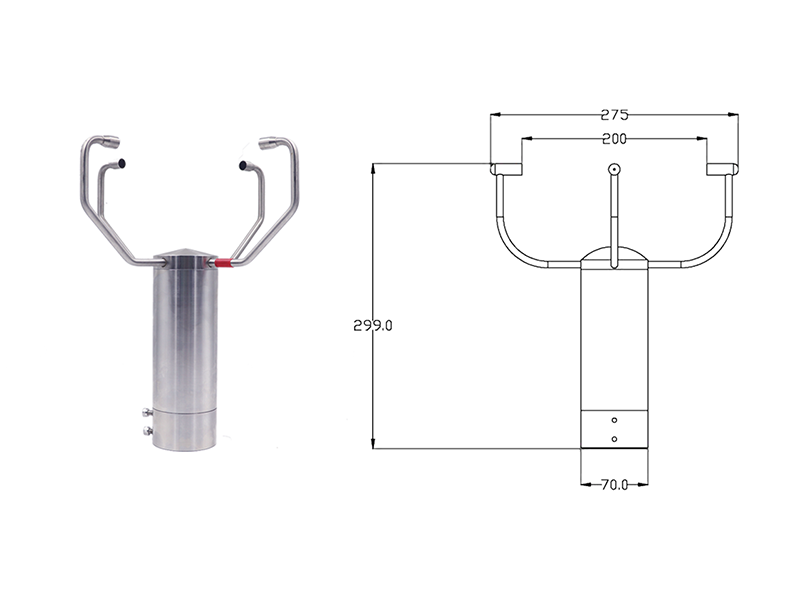

· 型號：S-SC200B
S-SC200B超聲波風速風向儀是一款利用超聲波在空氣中的傳播時間差來測量風速及風向的測量儀器。不銹鋼材質，具有磨損小、使用壽命長等特點。與傳統的機械式風速風向儀相比，產品帶有加熱功能且在極端天氣中依舊可以進行正常工作。可廣泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場等領域。不需維護和現場校準。
| 監測參數 | 測量范圍 | 精度 | 分辨率 |
| 風速 | 0-60m/s |
±（0.3+0.03V）M/S；V≤30M/S ±（0.3+0.05V）M/S;V≥30M/S v為風洞內的標準風速值 |
0.01m/s |
| 風向 | 0-359.9° | ±3°（風速＜10m/s時） | 0.1° |
· 型號：S-SC400
S-SC400四要素微氣象儀是針對多領域氣象參數進行監測的儀器。設備創新性地將氣象標準四參數即大氣溫度、濕度、氣壓、光學雨量，通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將四項參數一次性輸出給用戶。
| 監測參數 | 測量范圍 | 精度 | 分辨率 |
| 空氣溫度 | -40-60℃ | ±0.3℃@25℃ | 0.01℃ |
| 空氣濕度 | 0-100%RH | ±3%RH（10%-80%RH,無凝露） | 0.01%RH |
| 大氣壓力 | 500-1100hPa | ±0.5hPa（25℃，950-1100hPa） | 0.1hPa |
| 降雨量 | 0-200mm/h | ±15% | 0.1mm |
· 型號：S-SC500
S-SC500型五要素微氣象儀針對多領域氣象參數進行監測的儀器。通過一個高集成度結構來實現大氣溫度、濕度、風速、風向、氣壓五項參數在戶外氣象參數24小時連續在線監測，通過數字量通訊接口將五項參數一次性輸出給用戶。
| 監測參數 | 測量范圍 | 精度 | 分辨率 |
| 空氣溫度 | -40-60℃ | ±0.3℃@25℃ | 0.01℃ |
| 空氣濕度 | 0-100%RH | ±3%RH（10%-80%RH,無凝露） | 0.01%RH |
| 風速 | 0-60m/s |
±（0.3+0.03V）M/S；V≤30M/S ±（0.3+0.05V）M/S;V≥30M/S v為風洞內的標準風速值 |
0.01m/s |
| 風向 | 0-359.9° | ±3°（風速＜10m/s時） | 0.1° |
| 大氣壓力 | 500-1100hPa | ±0.5hPa（25℃，950-1100hPa） | 0.1hPa |
S-SC500G為S-SC500該產品可擴展產品，增加其它氣象或環保參數光照為六要素微氣象儀，即該產品參數為氣溫度、濕度、風速、風向、氣壓，光照六合一。可以適用于城市網格化環境監測控、智慧路燈、景區環境監測、農業氣象、高速公路氣象監測等多種涉及到氣象參數監測的領域。
*S-SC500G與S-SC500產品外觀一致。
| 監測參數 | 測量范圍 | 精度 | 分辨率 |
| 空氣溫度 | -40-60℃ | ±0.3℃@25℃ | 0.01℃ |
| 空氣濕度 | 0-100%RH | ±3%RH（10%-80%RH,無凝露） | 0.01%RH |
| 風速 | 0-60m/s |
±（0.3+0.03V）M/S；V≤30M/S ±（0.3+0.05V）M/S;V≥30M/S v為風洞內的標準風速值 |
0.01m/s |
| 風向 | 0-359.9° | ±3°（風速＜10m/s時） | 0.1° |
| 大氣壓力 | 500-1100hPa | ±0.5hPa（25℃，950-1100hPa） | 0.1hPa |
| 光照 | 0-100KLux | ±3%或1%F.S | 10Lux |
· 型號：S-SC500S
S-SC500S為S-SC500該產品可擴展產品，增加其它氣象或環保參數太陽輻射為六要素微氣象儀，即該產品參數為氣溫度、濕度、風速、風向、氣壓，太陽輻射六合一。可以適用于城市網格化環境監測控、智慧路燈、景區環境監測、農業氣象、高速公路氣象監測等多種涉及到氣象參數監測的領域。
*S-SC500S與S-SC500產品外觀一致。
| 監測參數 | 測量范圍 | 精度 | 分辨率 |
| 空氣溫度 | -40-60℃ | ±0.3℃@25℃ | 0.01℃ |
| 空氣濕度 | 0-100%RH | ±3%RH（10%-80%RH,無凝露） | 0.01%RH |
| 風速 | 0-60m/s |
±（0.3+0.03V）M/S；V≤30M/S ±（0.3+0.05V）M/S;V≥30M/S v為風洞內的標準風速值 |
0.01m/s |
| 風向 | 0-359.9° | ±3°（風速＜10m/s時） | 0.1° |
| 大氣壓力 | 500-1100hPa | ±0.5hPa（25℃，950-1100hPa） | 0.1hPa |
| 輻射 | 0-2000W/㎡ | ±5% | 1W |
· 型號：S-SC600
S-SC600為六要素微氣象儀，即該產品參數為大氣溫度、濕度、風速、風向、氣壓、降雨量（光學)六合一。通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將六項參數一次性輸出給用戶。
| 監測參數 | 測量范圍 | 精度 | 分辨率 |
| 空氣溫度 | -40-60℃ | ±0.3℃@25℃ | 0.01℃ |
| 空氣濕度 | 0-100%RH | ±3%RH（10%-80%RH,無凝露） | 0.01%RH |
| 風速 | 0-60m/s |
±（0.3+0.03V）M/S；V≤30M/S ±（0.3+0.05V）M/S;V≥30M/S v為風洞內的標準風速值 |
0.01m/s |
| 風向 | 0-359.9° | ±3°（風速＜10m/s時） | 0.1° |
| 大氣壓力 | 500-1100hPa | ±0.5hPa（25℃，950-1100hPa） | 0.1hPa |
| 降雨量 | 0-200mm/h | ±15% | 0.1mm |
· 型號：S-SC603
S-SC603為六要素微氣象儀，即該產品參數為大氣溫度、濕度、光照、噪聲、PM2.5、PM10六合一。通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將六項參數一次性輸出給用戶。
| 監測參數 | 測量范圍 | 精度 | 分辨率 |
| 空氣溫度 | -40-60℃ | ±0.3℃@25℃ | 0.01℃ |
| 空氣濕度 | 0-100%RH | ±3%RH（10%-80%RH,無凝露） | 0.01%RH |
| 光照 | 0-100KLux | ±3%或1%F.S | 10Lux |
| 噪聲 | 30-130dB | ±1.5dB | 0.1dB |
| PM2.5 | 0-500ug/m³（可擴展1000ug/m³） | ±（10+10%）ug/m³ | 1ug/m³ |
| PM10 | 0-500ug/m³（可擴展1000ug/m³） | ±（10+10%）ug/m³ | 1ug/m³ |
· 型號：S-SC700
S-SC700為七要素微氣象儀，即該產品參數為大氣溫度、濕度、風速、風向、氣壓、降雨量（光學）、光照度七合一。通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將七項參數一次性輸出給用戶。
| 監測參數 | 測量范圍 | 精度 | 分辨率 |
| 空氣溫度 | -40-60℃ | ±0.3℃@25℃ | 0.01℃ |
| 空氣濕度 | 0-100%RH | ±3%RH（10%-80%RH,無凝露） | 0.01%RH |
| 風速 | 0-60m/s |
±（0.3+0.03V）M/S；V≤30M/S ±（0.3+0.05V）M/S;V≥30M/S v為風洞內的標準風速值 |
0.01m/s |
| 風向 | 0-359.9° | ±3°（風速＜10m/s時） | 0.1° |
| 大氣壓力 | 500-1100hPa | ±0.5hPa（25℃，950-1100hPa） | 0.1hPa |
| 降雨量 | 0-200mm/h | ±15% | 0.1mm |
| 光照 | 0-100KLux | ±3%或1%F.S | 10Lux |
· 型號：S-SC700A
S-SC700A為S-SC700該產品可擴展產品，將光照參數更改為太陽輻射參數的七要素微氣象儀，即該產品參數為大氣溫度、濕度、風速、風向、氣壓、降雨量（光學）、太陽輻射七合一。通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將七項參數一次性輸出給用戶。
*S-SC700A與S-SC700產品外觀一致。
| 監測參數 | 測量范圍 | 精度 | 分辨率 |
| 空氣溫度 | -40-60℃ | ±0.3℃@25℃ | 0.01℃ |
| 空氣濕度 | 0-100%RH | ±3%RH（10%-80%RH,無凝露） | 0.01%RH |
| 風速 | 0-60m/s |
±（0.3+0.03V）M/S；V≤30M/S ±（0.3+0.05V）M/S;V≥30M/S v為風洞內的標準風速值 |
0.01m/s |
| 風向 | 0-359.9° | ±3°（風速＜10m/s時） | 0.1° |
| 大氣壓力 | 500-1100hPa | ±0.5hPa（25℃，950-1100hPa） | 0.1hPa |
| 降雨量 | 0-200mm/h | ±15% | 0.1mm |
| 輻射 | 0-2000W/㎡ | ±5% | 1W |
· 型號：S-SC800
S-SC800為八要素微氣象儀，即該產品參數為大氣溫度、濕度、風速、風向、氣壓、PM2.5、PM10、噪聲八合一。通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將八項參數一次性輸出給用戶。
| 監測參數 | 測量范圍 | 精度 | 分辨率 |
| 空氣溫度 | -40-60℃ | ±0.3℃@25℃ | 0.01℃ |
| 空氣濕度 | 0-100%RH | ±3%RH（10%-80%RH,無凝露） | 0.01%RH |
| 風速 | 0-60m/s |
±（0.3+0.03V）M/S；V≤30M/S ±（0.3+0.05V）M/S;V≥30M/S v為風洞內的標準風速值 |
0.01m/s |
| 風向 | 0-359.9° | ±3°（風速＜10m/s時） | 0.1° |
| 大氣壓力 | 500-1100hPa | ±0.5hPa（25℃，950-1100hPa） | 0.1hPa |
| PM2.5 | 0-500ug/m³（可擴展1000ug/m³） | ±（10+10%）ug/m³ | 1ug/m³ |
| PM10 | 0-500ug/m³（可擴展1000ug/m³） | ±（10+10%）ug/m³ | 1ug/m³ |
| 噪聲 | 30-130dB | ±1.5dB | 0.1dB |
· 型號：S-SC900
S-SC900為十要素微氣象儀，即該產品參數為溫度、濕度、風速、風向、氣壓、降雨量（光學）、PM2.5、PM10、光照/太陽輻射、噪聲十合一。通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將十項參數一次性輸出給用戶。
| 監測參數 | 測量范圍 | 精度 | 分辨率 |
| 空氣溫度 | -40-60℃ | ±0.3℃@25℃ | 0.01℃ |
| 空氣濕度 | 0-100%RH | ±3%RH（10%-80%RH,無凝露） | 0.01%RH |
| 風速 | 0-60m/s |
±（0.3+0.03V）M/S；V≤30M/S ±（0.3+0.05V）M/S;V≥30M/S v為風洞內的標準風速值 |
0.01m/s |
| 風向 | 0-359.9° | ±3°（風速＜10m/s時） | 0.1° |
| 大氣壓力 | 500-1100hPa | ±0.5hPa（25℃，950-1100hPa） | 0.1hPa |
| 降雨量 | 0-200mm/h | ±15% | 0.1mm |
| PM2.5 | 0-500ug/m³（可擴展1000ug/m³） | ±（10+10%）ug/m³ | 1ug/m³ |
| PM10 | 0-500ug/m³（可擴展1000ug/m³） | ±（10+10%）ug/m³ | 1ug/m³ |
| 光照 | 0-100KLux | ±3%或1%F.S | 10Lux |
| 輻射 | 0-2000W/㎡ | ±5% | 1W |
| 噪聲 | 30-130dB | ±1.5dB | 0.1dB |
· 型號：S-SC1013
S-SC1013為十三項參數的微氣象儀，即該產品參數為溫度、濕度、風速、風向、氣壓、PM2.5、PM10、CO、NO2、SO2、O3、H2S、TVOC共計13項參數。通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將十三項參數一次性輸出給用戶。
| 監測參數 | 測量范圍 | 精度 | 分辨率 |
| 空氣溫度 | -40-60℃ | ±0.3℃@25℃ | 0.01℃ |
| 空氣濕度 | 0-100%RH | ±3%RH（10%-80%RH,無凝露） | 0.01%RH |
| 風速 | 0-60m/s |
±（0.3+0.03V）M/S；V≤30M/S ±（0.3+0.05V）M/S;V≥30M/S v為風洞內的標準風速值 |
0.01m/s |
| 風向 | 0-359.9° | ±3°（風速＜10m/s時） | 0.1° |
| 大氣壓力 | 500-1100hPa | ±0.5hPa（25℃，950-1100hPa） | 0.1hPa |
| PM2.5 | 0-500ug/m³（可擴展1000ug/m³） | ±（10+10%）ug/m³ | 1ug/m³ |
| PM10 | 0-500ug/m³（可擴展1000ug/m³） | ±（10+10%）ug/m³ | 1ug/m³ |
| CO | 0-10ppm | ±5%FS | 1ppb |
| NO2 | 0-5ppm | ±5%FS | 1ppb |
| SO2 | 0-5ppm | ±5%FS | 1ppb |
| O3 | 0-5ppm | ±5%FS | 1ppb |
| H2S | 0-2ppm | ±5%FS | 1ppb |
| TVOC | 0-10ppm | ±5%FS | 1ppb |
電氣和環境參數
| 最小 | 典型 | 最大 | |
| 供電電壓 | 9VDC | 12VDC | 24VDC |
| 數字輸入電壓（高電平） | 2.8V | 3.3V | 5V |
| 數字輸入電壓（低電平） | -0.3V | 0V | 0.8V |
| 功耗 | 0.24W | 0.42W | 1W |
| 加熱功耗 | — | 20W | — |
| 溫度使用環境 | -40℃ | — | 60℃ |
| 氣壓使用環境 | 700hPa | — | 1100hPa |
通訊協議
適用于S-SC系列小體積多要素微氣象儀
波特率：9600
數據位：8
停止位：1
校驗位：無
1.1 CRC說明：
以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）
1.2 返回錯誤碼規定：
傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出200ms后收不到返回數據時認為發出指令失敗，可重新發送指令。
1.3 標準MODBUS 寄存器說明
特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求，支持最小問詢周期為1S/次。
輸入寄存器：用功能碼 03 讀
| 地址 | 操作 | 內容 | 備注 |
| 0x0001 | 只讀 | 噪聲,放大10倍的16進制數如0x01193表示403/10=40.3dB | |
| 0x0002 | 只讀 | 硫化氫/TVOC，16進制數 | |
| 0x0003 | 只讀 | SO2濃度，16進制數，如0x0172表示SO2濃度為370ppb | |
| 0x0004 | 只讀 | NO2濃度，16進制數，如0x0036表示NO2濃度為54ppb | |
| 0x0005 | 只讀 | CO濃度，16進制數，如0x0A00表示CO濃度為2560ppb | |
| 0x0006 | 只讀 | O3濃度，16進制數，如0x0123表示O3濃度為291ppb | |
| 0x0007 | 只讀 | PM2.5濃度，16進制數，如0x0172表示PM2.5濃度為370ug/m³ | |
| 0x0008 | 只讀 | PM10濃度，16進制數，如0x0193表示PM10濃度為403ug/m³ | |
| 0x0009 | 只讀 | 空氣溫度，加40放大100倍的16進制數，如0x1B00表示6912/100-40=29.12℃ | |
| 0x000A | 只讀 | 空氣濕度，放大100倍的16進制數，如0x1603表示5635/100=56.35% | |
| 0x000B | 只讀 | 大氣壓強，放大10倍的16進制數，如0x2784表示10116/10=1011.6hPa | |
| 0x000C | 只讀 | 風速，放大100倍的16進制數，如0x0125表示293/100=2.93m/s | |
| 0x000D | 只讀 | 風向，放大10倍的16進制數，如0x0C14表示3092/10=309.2° | 北為0° |
| 0x000E | 只讀 | 10分鐘雨量，放大10倍的16進制數，如0x0016表示2.2mm | |
| 0x000F | 只讀 | 輻射，16進制數，如0x0172表示輻射強度為為370W/㎡ | |
| 0x0010 | 只讀 | 光照，放大100倍的16進制數，如0x0123表示光照強度為2.91Klux或2910lux | |
| 0x0011 | 只讀 | 紫外指數 | |
| 0x0012 | 只讀 | CO2，16進制數，如0x01F4表示CO2濃度為500ppm | |
| 0x0013 | 只讀 | 負氧離子，縮小10倍的16進制數，如0x01F4表示負氧離子個數為5000個 | |
|
0x0014- 0x001f |
只讀 | 保留 | |
| 0x0020 | 只讀 | 電子羅盤，16進制數，如0x0036表示目前指向54° | 北為0 |
| 0x0021 | 只讀 | 俯仰角1 | 定制 |
| 0x0022 | 只讀 | 俯仰角2 | 定制 |
| 0x0023 | 只讀 | 俯仰角3 | 定制 |
| 0x0024 | 只讀 | 經度-1 | 定制 |
| 0x0025 | 只讀 | 經度-2 | 定制 |
| 0x0026 | 只讀 | 緯度-1 | 定制 |
| 0x0027 | 只讀 | 緯度-2 | 定制 |
| 0x0028 | 只讀 | 海拔 | 定制 |
1.4通訊示例
下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：- 讀取多個輸入寄存器（5個實時數據）命令
| FF | 03 | 00 09 | 00 05 | 40 15 |
| 系統地址 | 功能碼 | 寄存器地址 | 寄存器數量 | 軟件自動產生的CRC16校驗位 |
回答：FF 03 0A 1A 57 0C 5F 27 83 00 11 0C 14 30 1C
| FF | 03 | 0A | 1A 57 0C 5F 27 83 00 11 0C 14 | 30 1C |
| 系統地址 | 功能碼 | 數據段字節數量 | 數據段數據 | CRC16校驗位 |
解析數據：
0x1A57= 0x1A * 256 + 0x57= 6743
溫度 = 6743/100-40=27.43℃
0x0C5F= 0x0C * 256 + 0x5F= 3167
濕度=3167/100=31.67%RH
0x2783= 0x27 * 256 + 0x83= 10115
氣壓=10115/10=1011.5hPa
0x0011=17
風速=17/100=0.17m/s
0x0C14=0x0C * 256 + 0x14= 3092
風向=3092/10=309.2°
- 讀取單個輸入寄存器命令
| FF | 03 | 00 01 | 00 01 | C0 14 |
| 系統地址 | 功能碼 | 寄存器地址 | 寄存器數量 | 軟件自動產生的CRC16校驗位 |
| FF | 03 | 02 | 02 1C | 91 39 |
| 系統地址 | 功能碼 | 數據段字節數量 | 數據段數據 | CRC16校驗位 |
解析數據：
0x021C= 0x02 * 256 + 0x1C= 540
噪聲 = 540/10=54.0dB
3、讀取地址寄存器命令
發送：00 03 00 00 00 01 85 DB
| 00 | 03 | 00 00 | 00 01 | 85 DB |
| 功能碼 | 寄存器地址 | 寄存器數量 | 軟件自動產生的CRC16校驗位 |
| 00 | 03 | 02 | 00 01 | 44 44 |
| 功能碼 | 數據段的字節數量 | 數據段數據 | CRC16校驗位 |
4、修改內部寄存器（系統地址）命令（把地址改為0x33）
發送：00 06 00 00 00 33 C8 0E
| 00 | 06 | 00 00 | 00 33 | C8 0E |
| 功能碼 | 寄存器地址 | 新地址 | CRC16校驗位 |
| 00 | 06 | 00 00 | 00 33 | C8 0E |
| 功能碼 | 起始地址 | 新地址 | CRC16校驗位 |
發送：00 06 01 07 00 0A B8 21
| 00 | 06 | 01 07 | 00 0A | B8 21 |
| 功能碼 | 寄存器地址 | 累計時間（10分鐘） | CRC16校驗位 |
| 00 | 06 | 01 07 | 00 0A | B8 21 |
| 功能碼 | 起始地址 | 累計時間（10分鐘） | CRC16校驗位 |
注：設備出廠默認為連續累計不清0模式。
將雨量累計時間設置為0時，設備不自動清零降雨量，一直累計，可通過斷電重啟或重新設置雨量累計時間的方式將降雨量清零（可定時下發00 06 01 07 00 00 38 26指令清0）
6、設置磁偏角修正（僅針對選配電子羅盤時）
發送：00 06 01 06 00 05 A9 E5
| 00 | 06 | 01 06 | 00 05 | A9 E5 |
| 站號 | 功能碼 | 寄存器地址 | 修正角 | CRC16校驗位 |
| 00 | 06 | 01 06 | 00 05 | A9 E5 |
| 站號 | 功能碼 | 寄存器地址 | 修正角 | CRC16校驗位 |
高八位表示修正方向，0x00代表正修正，0x01為負修正
低八位為需要修正的角度
例 0x00 05 表示需要在輸出值上增加5度
0x01 03 表示需要在輸出值上減少3度
7、讀取經緯度信息
發送AT+GPS#
回復
GPS:36.12345,N;114.12345,E;2019-01-01,D;10:20:00,T;0040.2,H#
補充協議：(默認設備地址為FF)
主動上報周期 （寄存器地址0x01 0A） 單位為min，0代表不上報
00 06 01 0A 00 0A 29 E2 (設置主動上報周期為10分鐘)
主動上報長度 （寄存器地址0x01 0B ）
00 06 01 0B 09 05 3E 76(主動上報寄存器地址09-0D)
波特率 （寄存器地址 0X0102）
00-06分別代表2400、4800、9600、19200、38400、57600、115200
00 06 01 02 00 02 A9 E6（設置波特率為9600，非專業人士請勿自行更改）
1.5 其他
可根據用戶需求定制協議，具體需要可咨詢相關銷售。CRC計算說明
uint16_t CRC_Check(uint8_t* puchMSG,uint16_t usDataLen)
{
uint16_t CRCin = 0xFFFF;
uint16_t CRC_Poly = 0xA001;
uint8_t CRC_C = 0x00,i;
while(usDataLen--)
{
CRC_C = *(puchMSG++);
CRCin ^= CRC_C;
for(i=0;i<8;i++)
{
if(CRCin & 0x0001)
{
CRCin >>=1;
CRCin ^= CRC_Poly;
}
else
{
CRCin >>=1;
}
}
}
return CRCin;
}
服務與支持
廈門欣仰邦科技有限公司
全國統一服務熱線： 0592-3564822
銷售客服：0592-3564822 17850532774
售后服務：0592-3564822
傳 真：0592-3564822
郵編：361000
網址：http://m.best-consultant.com.cn
地址：廈門市海滄區滄虹路219號
農業遠程控制風光雨感應控制器
農業遠程控制風光雨感應控制器
風光雨感應控制器及其使用方法，是針對解決現有同類產品結構設計欠佳，無線觸發效果設計欠佳，較難與智能手機結合使用的技術問題而設計。該感應器包括殼體、鋰電池、電路板、太陽能板... ...
水培灌溉自動閥控換水水質檢測
水培灌溉自動閥控換水水質檢測
在規模化農業種植的日常管理中，對作物進行噴滴灌是一個重要的環節。目前的噴滴灌基本采用半自動(非智能)裝置進行控制，這種控制裝置存在下列問題:實施噴滴灌過程相對麻煩；不能準確控... ...
5G土壤氣候水源和智能灌溉
5G土壤氣候水源和智能灌溉
5G精準灌溉是精準農業技術的一個重要方面，它是在土壤、氣候、作物、水源和灌溉設施等約束條件下，通過對灌溉方式、時機、速度、水量等實施精準控制，使農田水勢保持在適宜作物生長的... ...
智慧農業環境水質物聯網數據采集儀
智慧農業環境水質物聯網數據采集儀
物聯網數據采集儀及其組網方法，所述物聯網數據采集儀包括CPU模塊、采集模塊、傳感器、數據存儲單元、無線通訊模塊和電源模塊，傳感器的輸出端與采集模塊連接，采集模塊的輸出端與CP... ...
區塊鏈AI智能灌溉施肥系統
區塊鏈AI智能灌溉施肥系統
農田灌溉技術與設備是保障國家糧食供給安全和推進現代化農業發展的重要支撐。我國農業灌溉用水約占用水總量的60%以上，農業用水效率總體還較低，浪費現象比較普遍、嚴重。開展田間高... ...
太陽能智能滴灌控制系統
太陽能智能滴灌控制系統
我國農業生產方式正在逐步發生轉變，規模化的生產合作社以及現代農業科技園等不斷出現，作為一種高端的自動化滴灌技術，實用性和觀賞性兼具的智能滴灌得到了發展和應用。近年來，為克... ...
環境監測站水質監測站供電系統
S-SCYZ-60W-30AH 太陽能供電 部件名稱 規格說明 太陽能板 類型 高效單晶 額定功率(W) 60 W 最大功率 工作電壓:72V,工作電流:4.4A 開路電壓(V) 81.2V 開路電流(A) 10A 最高系統電壓(V) 1000V 工作溫度
S-SC10 公路能見度監測站
S-SC10 公路能見度監測站 產品簡介 S-SC10型交通氣象監測站是欣仰邦公司根據公路針對氣象條件影響相關標準研發的交通領域氣象監測站型。功能主要是對高速公路、船舶要道場所氣象條
S-SC6F 微型環境空氣質量監控系統
S-SC6F 微型環境空氣質量監控系統 產品簡介 S-SC6F型微型環境空氣質量監控系統是一款能實時空氣質量監測的小型化經濟型產品，其性能已經接近自動監測系統水準，但其成本約等于環境
S-SC6E 惡臭在線監測系統
產品簡介 1.可監測1-10個惡臭指標，溫濕度、PM2.5、PM10、風速、風向等。 2.氣路多重過濾，高效除塵除濕，確保監測數據穩定有效。 3.自帶空氣中零點校準功能，確保產品不誤報。 4.高清
S-SC6D 氮氧化物在線監測系統
S-SC6D 氮氧化物在線監測系統 產品簡介 S-SC6D氮氧化物在線監測系可同時監測包括氮氧化物在內的六種氣體、外加PM2.5、PM10、溫度、濕度共十個參數指標；工業級高精觸摸屏，機箱采用戶
在線咨詢 9:00-18:00
