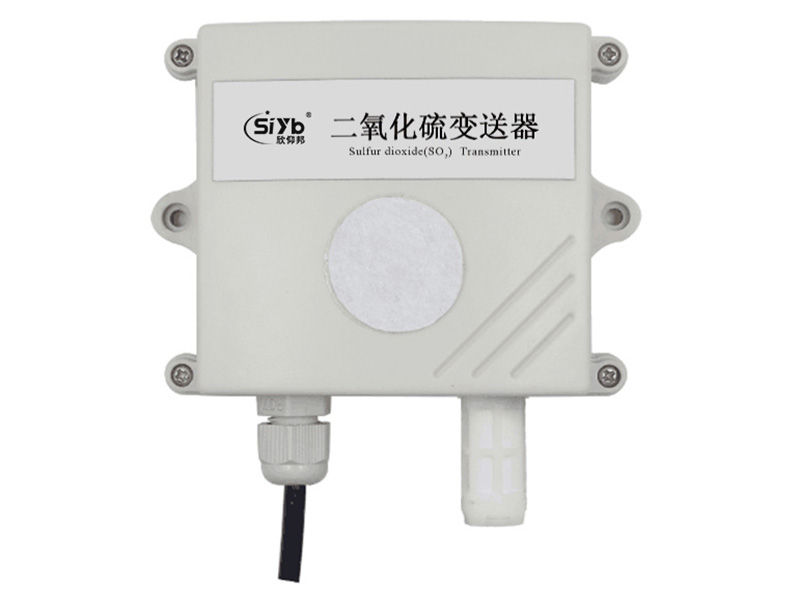

1.1產品概述

我司設計的二氧化硫變送器，采用進口一線大品牌電化學二氧化硫傳感器，具有反應迅速靈敏、抗干擾能力強的特點，經過我司獨有的補償算法、多段標準氣體標定，亦具有長壽命、高精度、高重復性和高穩定性的特點。適用于需要監測二氧化硫泄漏濃度的場合。
設備采用寬壓10-30V直流供電，485信號輸出，標準Modbus-RTU通信協議、ModBus地址可設置，波特率可更改，通信距離最遠2000米。

1.2功能特點

■采用進口一線大品牌電化學傳感器，穩定耐用。
■量程0-20ppm、0-2000ppm可選，其他量程亦可定做。
■測量精度高，可達±3%FS以內,重復性可達2%以內。
■485通信接口標準ModBus-RTU通信協議，地址、波特率可設置，通信距離最遠2000米。
■可選配高品質OLED顯示屏，現場可直接查看數值，夜晚亦可清晰顯示。
■現場供電采用10~30V直流寬壓供電，可適應現場多種直流電源。

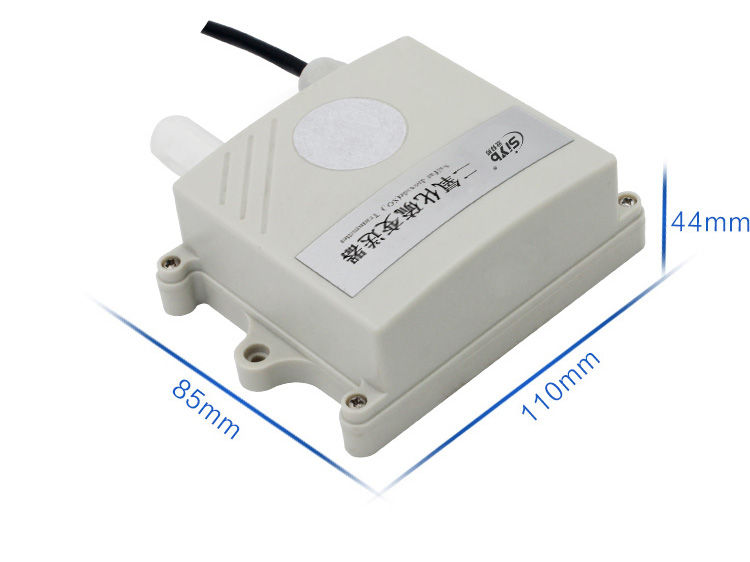

■產品采用壁掛式防水殼，安裝方便，防護等級高可應用于惡劣的現場環境。

1.3主要技術指標

供電電源	10~30V DC
平均功耗	0.18W
輸出信號	485
溫度測量范圍	-40℃~80℃
溫度精度	±0.5℃(25℃）
濕度測量范圍	0~100%RH
濕度精度	±3%RH（60%RH,25℃）
工作溫度	-20~50℃
工作濕度	15~90%RH 無冷凝
工作壓力	90~110Kpa
SO2分辨率	20ppm:0.1ppm
	2000ppm:1ppm
重復性	≤2%
響應時間	20ppm:≤45S
	2000ppm:≤70S
預熱時間	≥5分鐘
檢測精度	±3%FS
零點漂移	20ppm:≤±0.5ppm
	2000ppm:≤±4ppm
穩定性	≤2%信號值/月

以上所有規格參數均在環境條件：溫度20℃、相對濕度50%RH、1個大氣壓，待測氣體濃度最大不超過傳感器量程的環境下測得。

1.4產品選型

S-					公司代號
	SCSO2-				SO2變送傳感器
	SCSO2WS-				SO2溫濕度三合一變送傳感器
		N01-			RS485（M0dbus協議）
			2-		壁掛王字殼
			OLED -		王字殼帶OLED屏幕（二氧化硫溫濕度一體無此型號）
				20P	20ppm量程
				2000P	2000ppm量程

注意：SO2溫濕度三合一變送器無OLED選型

2.設備安裝說明

2.1設備安裝前檢查

設備清單：
■SO2變送器設備1臺
■自攻螺絲（2個）、膨脹塞（2個）
■產品合格證、保修卡、接線說明等
■USB轉485（選配）

2.3接口說明

寬電壓電源輸入10~30V均可。485信號線接線時注意A\B兩條線不能接反，總線上多臺設備間地址不能沖突。

	線色	說明
電 源	棕色	電源正（10~30V DC）
	黑色	電源負
通 信	黃色	485-A
	藍色	485-B

2.4 485現場布線說明

多個485型號的設備接入同一條總線時，現場布線有一定的要求，具體請參考資料包中《485設備現場接線手冊》。


3.配置軟件安裝及使用

3.1軟件選擇

    打開資料包，選擇“調試軟件”---“485參數配置軟件”，找到打開即可。

3.2參數設置

①、選擇正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看COM端口），下圖列舉出幾種不同的485轉換器的驅動名稱。
②、單獨只接一臺設備并上電，點擊軟件的測試波特率，軟件會測試出當前設備的波特率以及地址，默認波特率為4800bit/s,默認地址為0x01。
③、根據使用需要修改地址以及波特率，同時可查詢設備的當前功能狀態。
④、如果測試不成功，請重新檢查設備接線及485驅動安裝情況。
⑤、點擊相應的氣體，可直接查看氣體當前實時數值
⑥、注意：此軟件只可設置2400bit/s、4800bit/s、9600bit/s三種波特率



4.通信協議

4.1通訊基本參數

編 碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s

4.2數據幀格式定義

采用Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低位	校驗碼高位
1字節	1字節	2字節	2字節	1字節	1字節

從機應答幀結構：

地址碼	功能碼	有效字節數	數據一區	第二數據區	第N數據區	校驗碼
1字節	1字節	1字節	2字節	2字節	2字節	2字節

4.3寄存器地址

SO2設備 （其他寄存器相同）

寄存器地址	PLC或組態地址	內容	操作	范圍及定義說明
0000 H	40001	SO2濃度值	只讀	20ppm量程變送器擴大10倍值上傳，2000ppm變送器實際值上傳
0002 H	40003

SO2溫濕度一體設備

寄存器地址	PLC或組態地址	內容	操作	范圍及定義說明
0000 H	40001	濕度值	只讀	0~1000 （擴大10倍后的數值）
0001 H	40002	溫度值	只讀	-400~800 （擴大10倍后的數值）
0002 H	40003	SO2濃度值	只讀	20ppm量程變送器擴大10倍值上傳，2000ppm變送器實際值上傳
0032 H	40051	溫度校準值	讀寫	擴大10倍后寫入
0035 H	40054	濕度校準值	讀寫	擴大10倍后寫入
0038 H	40057	SO2氣校準值	讀寫	量程為20ppm時擴大10倍寫入，量程為2000ppm 時實際值寫入
07D0 H	42001	設備地址	讀寫	1~254（出廠默認1）
07D1H	42002	設備波特率	讀寫	0代表2400  1代表4800 2代表9600

4.4通訊協議示例以及解釋

4.4.1 讀取地址為0x01設備的地址以及波特率

問詢幀（例如：地址為0x01 波特率為4800）

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x07 0xD0	0x00 0x02	0xC4	0x86

應答幀

地址碼	功能碼	有效字節數	波特率	地址	校驗碼低位	校驗碼高位
0x01	0x03	0x04	0x00 0x01	0x00 0x01	0x6A	0x33

4.4.2 修改地址

問詢幀（假設修改地址為0x02  注意：修改地址后需斷電重啟設備）

地址碼	功能碼	起始地址	修改數值	校驗碼低位	校驗碼高位
0x01	0x06	0x07 0xD0	0x00 0x02	0x08	0x86

應答幀

地址碼	功能碼	起始地址	修改數值	校驗碼低位	校驗碼高位
0x01	0x06	0x07 0xD0	0x00 0x02	0x08	0x86

4.4.3 修改地址為0x01的波特率

問詢幀（假設修改波特率為9600  注意：修改地址后需斷電重啟設備）

地址碼	功能碼	起始地址	修改數值	校驗碼低位	校驗碼高位
0x01	0x06	0x07 0xD1	0x00 0x02	0x59	0x46

應答幀

地址碼	功能碼	起始地址	修改數值	校驗碼低位	校驗碼高位
0x01	0x06	0x07 0xD1	0x00 0x02	0x59	0x46

4.4.4讀取設備地址0x01的SO2值

  問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x02	0x00 0x01	0x25	0xCA

  應答幀

地址碼	功能碼	返回有效字節數	SO2值	校驗碼低位	校驗碼高位
0x01	0x03	0x02	0x00 0x64	0xB8	0x53

SO2：
1F4 H(十六進制) =100 => SO2=100ppm

4.4.5讀取設備地址0x01的溫濕度及SO2值

  問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x00	0x00 0x03	0x05	0xCB

  應答幀

地址碼	功能碼	字節數	濕度值	溫度值	SO2值	校驗碼低位	校驗碼高位
0x01	0x03	0x06	0x01 0x67	0xFF 0xB5	0x00 0x64	0x34	0x89

溫度：低于0℃時溫度以補碼形式上傳。
FFB5 H(十六進制) = -75 => 溫度= -7.5℃
濕度：
167 H(十六進制)= 359 => 濕度= 35.9%RH
SO2：當變送器量程為20ppm時：
1F4 H(十六進制) =100 => SO2=10 ppm
當變送器量程為2000ppm時：
1F4 H(十六進制) =100 => SO2=100 ppm

4.5SO2測量單位ppm與mg/m3換算關系

轉換公式是基于25℃和1個大氣壓：X ppm = (Y mg/m3)(24.45)/(分子量)或Y mg/m3 = (X ppm)(分子量)/24.45
僅適用于計算SO2 ：1ppm=2.62mg/m3   1mg/m3=0.38ppm

5.常見問題及解決辦法

設備無法連接到PLC或電腦
可能的原因：
1)電腦有多個COM口，選擇的口不正確。
2)設備地址錯誤，或者存在地址重復的設備（出廠默認全部為1）。
3)波特率，校驗方式，數據位，停止位錯誤。
4)主機輪詢間隔和等待應答時間太短，需要都設置在200ms以上。
5)485總線有斷開，或者A、B線接反。
6)設備數量過多或布線太長，應就近供電，加485增強器，同時增加120Ω終端電阻。
7)USB轉485驅動未安裝或者損壞。
8)設備損壞。
