1. 產品介紹

1.1產品概述

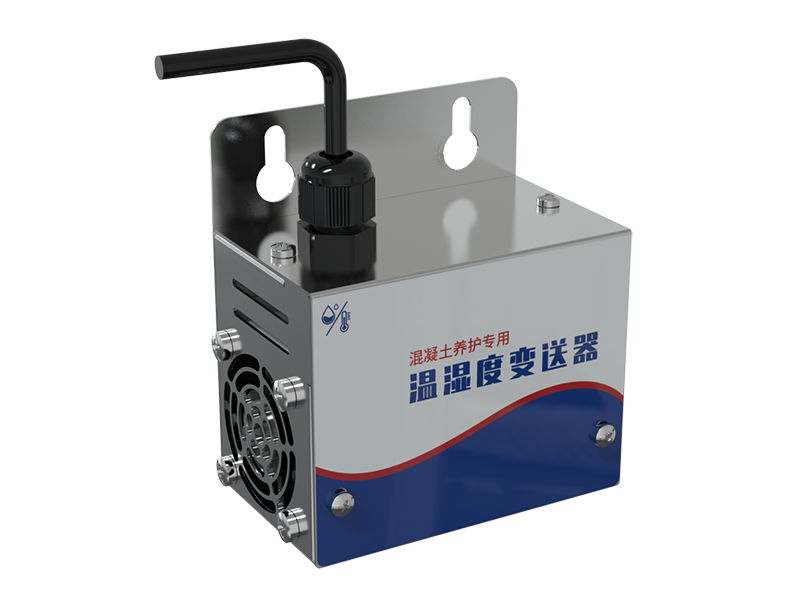

S-SCNF是我司針對混凝土養護行業所需的高濕度環境研發的一款溫濕度檢測設備,可長時間在相對濕度95%RH以上的混凝土標準養護室中使用。電路采用進口工業級微處理器芯片、進口高精度熱電偶、低溫漂測溫芯片，確保產品在低溫高濕和高溫高濕環境下優異的可靠性、高精度和互換性。

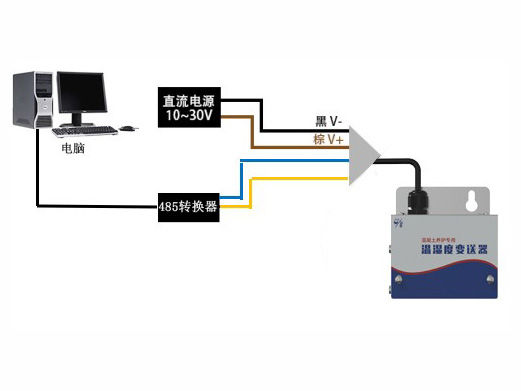

產品使用和維護方便，滿足養護現場安全監測對設備高可靠性的要求。外殼采用304不銹鋼材質制作，外觀精美，耐腐蝕，可有效保證傳感器的使用壽命。設備輸出信號類型為RS485，最遠可通信2000米，標準的modbus協議，支持二次開發。

1.2功能特點

■10~30V寬電壓范圍供電，規格齊全，安裝方便。
■采用專用的485電路，通信穩定。
■整機選用304不銹鋼材質制成，耐腐蝕，不起銹，外觀精美，保證傳感器使用壽命。

1.3 主要技術參數

直流供電（默認）	DC10-30V
最大功耗	1.5w
精準度	濕度	±2%RH（60%RH，25℃）
	溫度	±0.4℃（25℃）
變送器電路工作溫濕度	-40℃~+60℃，0%RH~100%RH
溫濕度刷新時間	1s
長期穩定性	濕度	≤1%RH/y
	溫度	≤0.1℃/y
響應時間	濕度	≤4s（1m/s風速）
	溫度	≤15s（1m/s風速）
防護等級	IP65
輸出信號	RS485輸出（標準Modbus-RTU協議）
設備通信參數	默認地址碼1，默認波特率4800（可通過配置軟件修改）

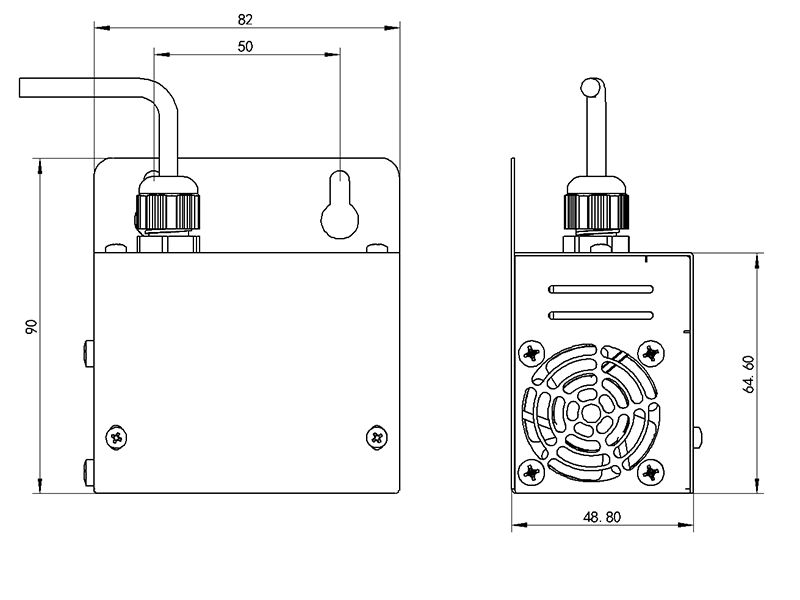

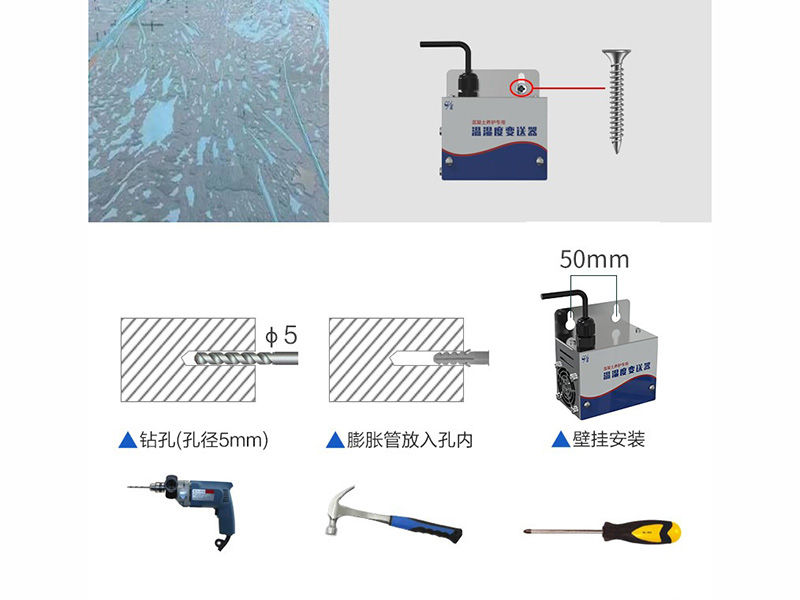

安裝方式	壁掛式
開孔尺寸	50mm
打孔尺寸	5mm

4.Modbus通信協議

4.1 通訊基本參數

編碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s

4.2 通訊基本參數

采用Modbus-RTU通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低位	校驗碼高位
1字節	1字節	2字節	2字節	1字節	1字節

從機應答幀結構：

地址碼	功能碼	有效字節數	數據一區	第二數據區	第N數據區	校驗碼
1字節	1字節	1字節	2字節	2字節	2字節	2字節

4.3 寄存器地址

寄存器地址（16進制）	PLC或組態地址	內容	操作
0000H	40001	濕度（實際值10倍）	只讀
0001H	40002	溫度（實際值10倍）	只讀
0050H	40081	溫度校準（實際值10倍）	讀寫
0051H	40082	濕度校準（實際值10倍）	讀寫
07D0H	42001	設備地址	讀寫
07D1H	42002	設備波特率	讀寫

4.4 通訊協議實例以及解釋

舉例：讀取設備地址0x01（十進制地址為1）的溫濕度值
問詢幀（十六進制）：

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x00	0x00 0x02	0xC4	0x0B

應答幀（十六進制）：（例如讀到濕度為65.8%RH，溫度為15.5℃）

地址碼	功能碼	返回有效字節數	濕度值	溫度值	校驗碼低位	校驗碼高位
0x01	0x03	0x04	0x02 0x92	0x00 0x9B	0x5A	0x3D
