1. 產品介紹
1.1 產品概述

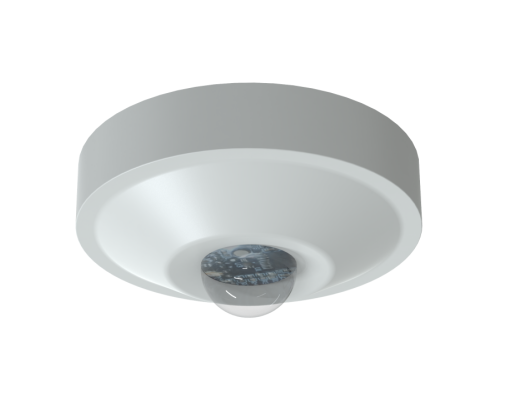

吸頂式光照變送器是一款高精度感光變送器，輸出數值計量單位為Lux,設備采用吸頂外殼，吸頂式安裝，結構美觀，安裝使用方便。485通信，標準ModBus-RTU通信協議，通信地址及波特率可設置，最遠通信距離2000米，產品供電為10-30V寬電壓供電，主要應用于實驗室、檔案館、電子設備生產線等需要光照度監測的場合。1.2 功能特點
■高精度光照度檢測測量范圍0-65535Lux、0-20萬Lux可選。■485通信，標準ModBus-RTU通信協議，通信地址及波特率可設置，最遠通信距離2000米
■高靈敏度感光探頭，信號穩定，精度高。
■可靠性高、結構美觀，安裝使用方便、抗感擾性能強。
■10-30V直流寬電壓供電
1.3 主要技術指標
| 直流供電（默認） | 10-30VDC | |
| 最大功耗 | 0.4W | |
|
精度 |
濕度 | ±3%RH(60%RH,25℃) |
| 溫度 | ±0.5℃（25℃） | |
| 光照強度 | ±7%(25℃) | |
| 光照強度量程 | 0-65535Lux；0-20萬Lux | |
| 溫濕度量程 | -40℃~+60℃，0%RH~80%RH | |
| 長期穩定性 | 溫度 | ≤0.1℃/y |
| 濕度 | ≤1%/y | |
| 光照強度 | ≤5%/y | |
| 響應時間 | 溫度 | ≤18s(1m/s風速) |
| 濕度 | ≤6s(1m/s風速) | |
| 光照強度 | 0.1s | |
| 輸出信號 | RS485(Modbus協議) | |
1.4產品選型
| S- | 公司代號 | ||||
| SCGZ- | 光照度強度變送傳感器 | ||||
| SCGS- | 光照強度、溫濕度三合一變送、傳感器 | ||||
| N01- | RS485（M0dbus協議） | ||||
| XD- | 吸頂外殼 | ||||
| 65535 | 量程0-65535 | ||||
| 200000 | 量程0-20W | ||||
5. 通信協議
5.1 通訊基本參數
| 編 碼 | 8位二進制 |
| 數據位 | 8位 |
| 奇偶校驗位 | 無 |
| 停止位 | 1位 |
| 錯誤校驗 | CRC（冗余循環碼） |
| 波特率 | 2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s |
5.2 數據幀格式定義
采用Modbus-RTU 通訊規約，格式如下：初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：
| 地址碼 | 功能碼 | 寄存器起始地址 | 寄存器長度 | 校驗碼低位 | 校驗碼高位 |
| 1字節 | 1字節 | 2字節 | 2字節 | 1字節 | 1字節 |
| 地址碼 | 功能碼 | 有效字節數 | 數據一區 | 第二數據區 | 第N數據區 | 校驗碼 |
| 1字節 | 1字節 | 1字節 | 2字節 | 2字節 | 2字節 | 2字節 |
5.3 寄存器地址
| 寄存器地址 | PLC或組態地址 | 內容 | 操作 |
| 0000 H | 40001 | 濕度 | 只讀 |
| 0001 H | 40002 | 溫度 | 只讀 |
| 0002 H | 40003 |
光照度 （只在0~200000Lux啟用，單位1Lux） |
只讀 |
| 0003 H | 40004 | ||
| 0006 H | 40007 |
光照度 (0~65535單位1Lux 0~200000單位百Lux) |
只讀 |
5.4 通訊協議示例以及解釋
5.4.1 讀取設備地址0x01的溫濕度值
問詢幀| 地址碼 | 功能碼 | 起始地址 | 數據長度 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x00 0x00 | 0x00 0x02 | 0xC4 | 0x0B |
| 地址碼 | 功能碼 | 有效字節數 | 濕度值 | 溫度值 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x04 | 0x02 0x92 | 0xFF 0x9B | 0x5A | 0x3D |
溫度：當溫度低于0℃時以補碼形式上傳
FF9B H(十六進制)= -101 => 溫度 = -10.1℃
濕度：
292 H(十六進制)=658=> 濕度 = 65.8%RH
5.4.2 讀取設備地址0x01的光照度值
（0~65535以1Lux為單位讀取或0~200000以百Lux為單位讀取）問詢幀
| 地址碼 | 功能碼 | 起始地址 | 數據長度 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x00 0x06 | 0x00 0x01 | 0x64 | 0x0B |
| 地址碼 | 功能碼 | 返回有效字節數 | 數據區 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x02 | 0x05 0x30 | 0xBB | 0x00 |
- 產品為0~65535量程變送器，單位為1Lux
- 產品為0~200000量程變送器，單位為百Lux
5.4.3 讀取設備地址0x01的光照度值（0~200000以1Lux為單位讀取）
問詢幀| 地址碼 | 功能碼 | 起始地址 | 數據長度 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x00 0x02 | 0x00 0x02 | 0x65 | 0xCB |
| 地址碼 | 功能碼 | 有效字節數 | 光照度高位 | 光照度低位 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x04 | 0x00 0x03 | 0x0D 0x40 | 0x0F | 0x53 |
此協議只在0~200000Lux量程變送器下使用，單位為1Lux
30D40 H(十六進制) = 200000=> 光照度=200000 Lux
5.4.4 讀取設備地址0x01的溫濕度及光照度值
（0~65535以1Lux為單位讀取或0~200000以百Lux為單位讀取）問詢幀
| 地址碼 | 功能碼 | 起始地址 | 數據長度 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x00 0x00 | 0x00 0x07 | 0x04 | 0x08 |
| 地址碼 | 功能碼 | 字節數 | 濕度值 | 溫度值 | ** | 光照 | 校驗碼 |
| 0x01 | 0x03 | 0x0E | 0x02 0x92 | 0x80 0x65 | 00填充 | 0x05 0x30 | 0xC4 0x33 |
5.4.5 讀取設備地址0x01的溫濕度及光照度值
（0~200000以1 Lux為單位讀取）| 地址碼 | 功能碼 | 起始地址 | 數據長度 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x00 0x00 | 0x00 0x04 | 0x44 | 0x09 |
| 地址碼 | 功能碼 | 字節數 | 濕度值 | 溫度值 | 光照高位 | 光照低位 | 校驗碼 |
| 0x01 | 0x03 | 0x08 | 0x02 0x92 | 0x80 0x65 | 0x00 0x03 | 0x0D 0x40 | 0x01 0x6F |
