1. 系統概述

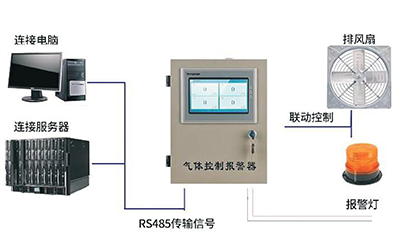

   S-SCAS 是我司研發的一款氣體報警控制器,通過RS485接口可將我司氣體變送器接入到氣體報警控制器，并將數據實時上傳至我司提供的云平臺或客戶自己的服務器。
該設備支持RS485、4G（選配）方式上傳數據，用戶可根據實際使用需求選擇相應子型號產品。設備內置大屏液晶，界面友好易操作，設備超限，屏幕輪顯報警通道以及報警實時數據，內嵌微處理器，配以豐富的軟件功能，完成探測器信號采樣、測點狀態檢測、報警記錄、自檢、繼電器控制等功能。

1.1 功能特點

• 供電電壓AC220V±15% ，頻率50~60Hz。
• 具有1路ModBus-RTU主站接口，最多可接入32臺我司485型氣體變送器。
• 1路多功能4G通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺。
• 2路4~20mA模擬量接口，可接入我司4~20mA型氣體變送器，可通過拓展模塊接入更多4~20mA設備。
• 具有1路ModBus-RTU從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件。
• 4.3寸大屏中文液晶顯示，界面簡潔友好；觸屏控制操作簡單直觀。
• 內置報警記錄存儲，可存儲13萬條記錄。
• 帶有4路無源繼電器，可外接風機等設備，當氣體泄漏時可控制外接設備工作，常開常閉可選，繼電器容量：10A/250V
• 設備超限，屏幕可顯示報警通道以及報警實時數據。
• 帶有高分貝聲光報警器，距離設備一米處聲級可達70~115db。
• 可區分正常、高報、低報、故障、屏蔽、延時共六種狀態。
• 支持%LEL,PPM,PPB,%vol 等多種單位選擇。
• 壁掛式安裝，安裝方便，質保1年。
• 設備唯一8位地址，易于管理識別，可搭配我司提供的多種軟件平臺。

1.2 技術參數

參數名稱	范圍或接口	說明
通信接口	4G（選配）	中國移動、中國聯通或中國電信的手機網絡
	RS-485從站接口	通過RS-485上傳數據（可選擇規約）
采集接口	4~20mA采集接口	接入4~20mA測點
	RS-485主站接口	接入RS-485測點（可選擇規約）
4路繼電器輸出	繼電器干接點輸出	繼電器容量：250VAC  10A 本繼電器可關聯到任意通道的上下限，用作報警或自動控制，常開常閉可選
數據上傳間隔	5S~65535S	設0時為默認30s
內置存儲容量	13萬條	內置存儲，最多可存儲13萬條
主從RS485接口通信距離	≥2000米	采用0.5平方的RVV線纜最遠通信距離可達2000米，最多可接32個測點
供電范圍	AC220V±15%	頻率50~60Hz

1.3 產品選型

S-					公司代號
	SCAS				氣體報警控制器
		100-			100系列
			N01-		485上傳數據
			4G		485+4G上傳數據

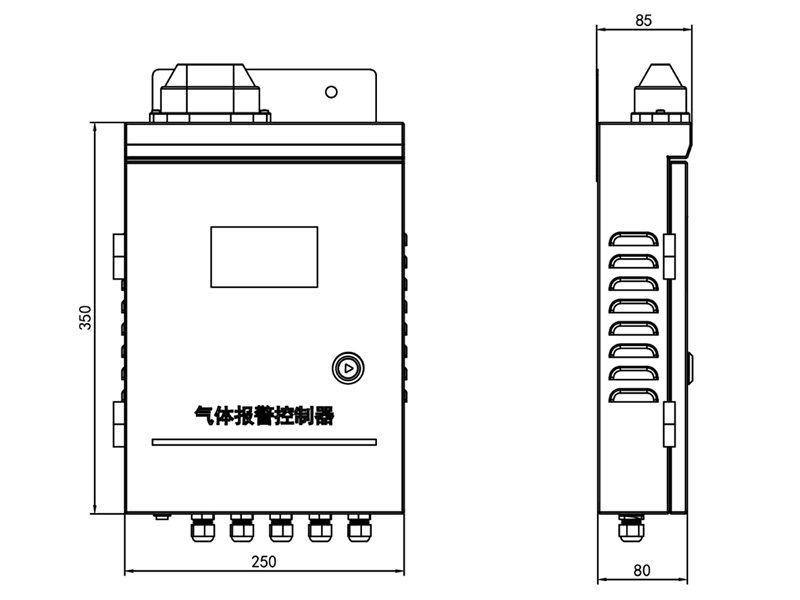

2. 設備安裝說明

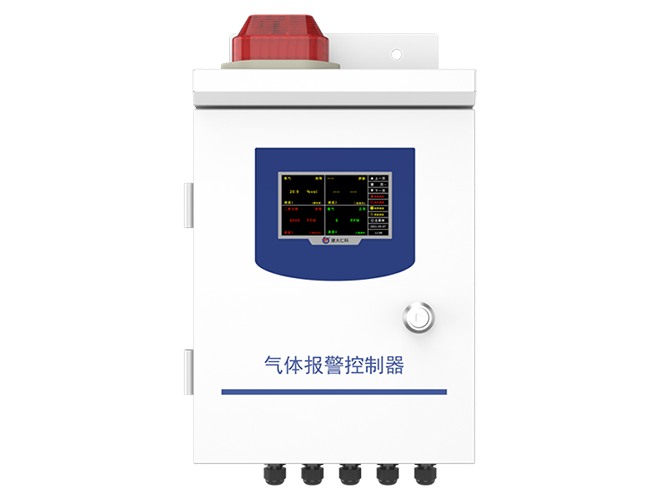

2.1 接口定義



標號	名稱	說明
1	聲光報警燈	超限時聲光報警
2	4.3寸彩色液晶屏	帶有觸摸控制可進行參數設置和報警記錄查詢
3	鑰匙孔	使用配套鑰匙打開后可在內部接線
4	出線孔	規格PG9，共五個出線口，其中一個為220V電源插頭出口。
5	電源開關

2.6 發貨清單

■氣體報警控制器1臺
■M8*100膨脹螺絲（2個）

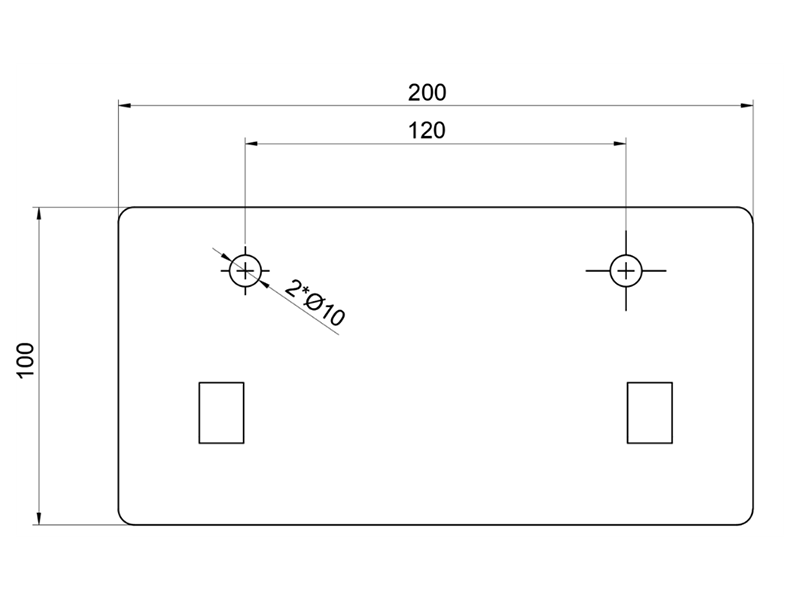

■安裝板(一個）
■4G吸盤天線（4G型默認配）
■箱門鑰匙（1把）
■合格證、保修卡等

4.Modbus通信協議

4.1通訊基本參數

編 碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s

4.2數據幀格式定義

采用Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本控制器可用功能碼0x03（讀取寄存器數據）0x06、0x10（寫入寄存器數據）。數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低位	校驗碼高位
1字節	1字節	2字節	2字節	1字節	1字節

從機應答幀結構：

地址碼	功能碼	有效字節數	數據一區	第二數據區	第N數據區	校驗碼
1字節	1字節	1字節	2字節	2字節	2字節	2字節

4.3寄存器地址

寄存器地址	PLC或組態地址	內容	操作	范圍及定義說明
0000 H ~003F H	40001 ~40064	通道1~32氣體濃度值	只讀	浮點型，高16位在前低16位在后，如0000為通道1的濃度值高16位，0001位通道1的濃度值低16位。
0100 H ~013F H	40257 ~40320	通道1~32低報值	讀寫	浮點型，高16位在前低16位在后，如0100為通道1的低報值高16位，0101位通道1的低報值低16位。
0200 H ~023F H	40513 ~40576	通道1~32高報值	讀寫	浮點型，高16位在前低16位在后，如0200為通道1的高報值高16位，0201位通道1的高報值低16位。
0300 H ~033F H	40769 ~40832	通道1~32狀態	只讀	1：正常 2：低報 3：高報 4：故障 5：屏蔽 6：延時
0400 H ~043F H	41025 ~41088	繼電器1~32查詢/操作	讀寫	1：斷開 2：閉合
07D0 H	42001	設備地址	讀寫	1~254（出廠默認1）
07D1H	42002	設備波特率	讀寫	0代表2400  1代表4800 2代表9600

4.4通訊協議示例以及解釋

4.4.1讀取地址為0x01設備的地址以及波特率

問詢幀（例如：地址為0x01 波特率為4800）

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x07 0xD0	0x00 0x02	0xC4	0x86

應答幀

地址碼	功能碼	有效字節數	波特率	地址	校驗碼低位	校驗碼高位
0x01	0x03	0x04	0x00 0x01	0x00 0x01	0x6A	0x33

4.4.2修改地址

問詢幀（假設修改地址為0x02  注意：修改地址后需斷電重啟設備）

地址碼	功能碼	起始地址	修改數值	校驗碼低位	校驗碼高位
0x01	0x06	0x07 0xD0	0x00 0x02	0x08	0x86

應答幀

地址碼	功能碼	起始地址	修改數值	校驗碼低位	校驗碼高位
0x01	0x06	0x07 0xD0	0x00 0x02	0x08	0x86

4.4.3修改地址為0x01的波特率

問詢幀（假設修改波特率為9600  注意：修改地址后需斷電重啟設備）

地址碼	功能碼	起始地址	修改數值	校驗碼低位	校驗碼高位
0x01	0x06	0x07 0xD1	0x00 0x02	0x59	0x46

應答幀

地址碼	功能碼	起始地址	修改數值	校驗碼低位	校驗碼高位
0x01	0x06	0x07 0xD1	0x00 0x02	0x59	0x46

4.4.4讀取通道1的濃度值

問詢幀（通道1設置的小數位數為0，濃度值為1000）

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x00	0x00 0x02	0xC4	0x0B

應答幀

地址碼	功能碼	有效字節數	濃度高16位	濃度低16位	校驗碼低位	校驗碼高位
0x01	0x03	0x04	0x44 0x7A	0x00 0x00	0xCF	0x1A

將讀取到的高位0x447A和低位0x0000組合后轉換為浮點數為1000。
