一、產品簡介

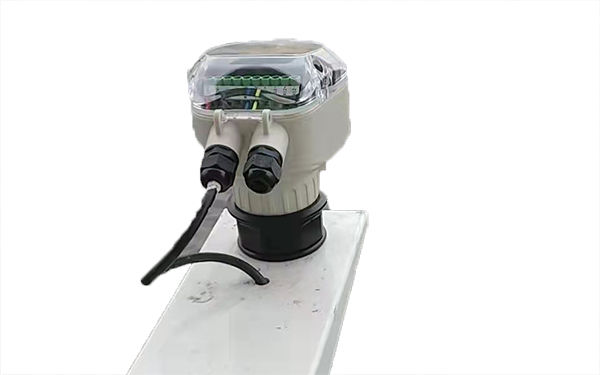

超聲波深度傳感器（測量料位，液位），是一種非接觸式、高可靠性、高性價比、易安裝維護的物位測量儀器。它不必接觸介質就能滿足大部分物位測量要求，是我們公司經過多年努力開發，擁有完全自主產權的新一代超聲波深度傳感器。
其他： 探頭選擇、參數校正、算法選擇這三個項目請不要自行修改。
超聲波深度傳感器（測量料位，液位），是一種非接觸式、高可靠性、高性價比、易安裝維護的物位測量儀器。它不必接觸介質就能滿足大部分物位測量要求，是我們公司經過多年努力開發，擁有完全自主產權的新一代超聲波深度傳感器。
二 、調試
由于儀表現場安裝環境不同的。因此超聲波深度傳感器在工作之前必須知道所需測量的基本情況，比如：測量范圍、零點、滿程和現場工況等等。 因此在測量之前必須對儀表進行設置。具體請參照“超聲波深度傳感器菜單簡易設置操作說明”。其他： 探頭選擇、參數校正、算法選擇這三個項目請不要自行修改。
三、主要技術指標
| 功 | 能 | 一體型 | 分 體 型 | |
| 量 | 程 |
5 米、10 米、15 米、20 米、30 米、40 米、50 米、60 米 |
5 米、10 米、15 米、20 米、30 米、 40 米、50 米、60 米、70 米、 |
|
| 測量精度 | 0.5%-1.0% | 0.5%-1.0% | ||
| 分辨率 | 3mm 或 0.1%（取大者） | 3mm 或 0.1%（取大者） | ||
| 顯 | 示 | 中文液晶顯示 | 中文液晶顯示 | |
| 模擬輸出 |
4 線制 4～20mA/510Ω負載 2 線制 4～20mA/250Ω負載 |
4～20mA/510Ω負載 | ||
| 繼電器輸 出 | 可選配 2 組 AC 250V/ 8A 或 DC 30V/ 5A 狀態可編程 |
（可選配）單通道為 2 組，雙通道 是4 組AC 250V/ 8A 或DC 30V/ 5A 狀態可編程 |
||
|
供 電 |
標配 24VDC 可選 220V AC+15% |
50Hz |
標配 220V AC+15% 50Hz 可選 24VDC 120mA 定做 12VDC 或電池供電 |
|
| 環境溫度 |
顯示儀表-20～+60℃， 探頭-20～+80℃ |
顯示儀表-20～+60℃， 探頭-20～+80℃ |
||
| 通 | 信 | 可選 485，232 通信（廠家協議） | 可選 485，232 通信（廠家協議） | |
| 防護等級 | 顯示儀表 IP65，探頭 IP68 | 顯示儀表 IP65，探頭 IP68 | ||
| 探頭電纜 | 無 | 可達 100 米，標配 10 米 | ||

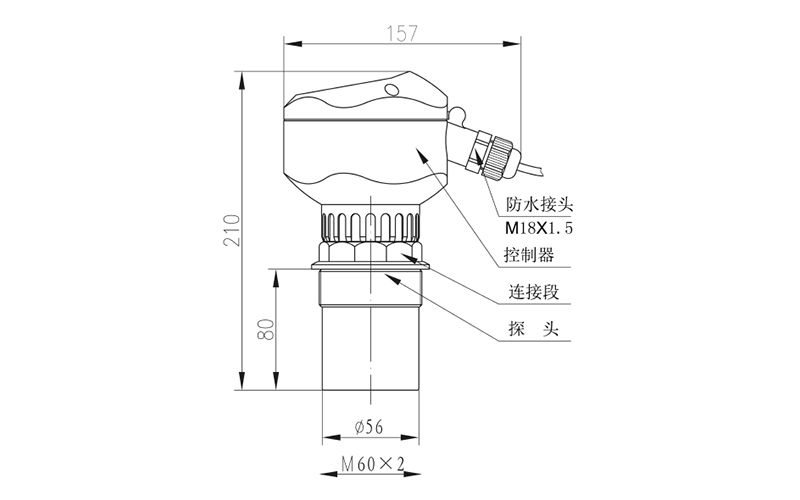

| 探頭安裝 | 根據量程和探頭的選型 | 根據量程和探頭的選型 | ||
|
產品功耗 |
分體式用 24V 電源供電，不帶繼電器功耗是 100mA，帶一個繼電 器是要 120mA，2 路繼電器 145mA,3 路繼電器要 170mA，4 路繼電器要 190mA. 具體功率如下： 無繼電器是 24×100mA=2.4W； 1 路繼電器是24×120mA=2.9W；2 路繼電器是24×145mA=3.5W； 3 路繼電器是24×170mA=4.1W；2 路繼電器是24×190mA=4.6W； |
|
產品功耗 |
一體式四線制用 24V 電源供電，不帶繼電器功耗是 80mA，帶一 個繼電器是要 105mA，2 路繼電器 130mA, 具體功率如下： 無繼電器是 24×80mA=1.9W； 1 路繼電器是24×105mA=2.5W；2 路繼電器是24×145mA=3.1W； |
|
產品功耗 |
一體式二線制用 24V 電源供電，不能帶繼電器，功耗是 30mA。具體功率如下： 無繼電器是 24×30mA=0.72W； |
- 測量范圍選擇
| 液體表面 | 衰減的倍數 | 衰減的百分比 | 加大量程倍數 |
| 平穩 | 0dB | 0% | 無需加大 |
| 波紋 | 5...10dB | 50～67% | 1 倍量程 |
|
大波動( 比如有 攪拌葉片) |
10...20dB | 90% | 3 倍量程 |
| 固體物料表面 | 衰減的倍數 | 衰減的百分比 | 加大量程倍數 |
|
堅硬，粗糙(比如 顆粒狀橡膠) |
40dB | 99% | 10 倍量程 |
|
柔軟(比如煤粉、 水泥、粉煤灰) |
40...60dB | 99～99.9% | 不建議使用 |
| 有粉塵 | 衰減的倍數 | 衰減的百分比 | 加大量程倍數 |
| 沒有 | 0dB | 0% | 無需加大 |
| 少量 | 5dB | 50% | 1 倍量程 |
| 大量 | 5...20dB | 50～90% | 3 倍量程 |
| 有加料 | 衰減的倍數 | 衰減的百分比 | 加大量程倍數 |
| 無 | 0dB | 0% | 無需加大 |
| 少量 | 5...10dB | 50～67% | 1 倍量程 |
| 大量 | 10...40dB | 67～99% | 3 倍量程 |
| 有霧氣 | 衰減的倍數 | 衰減的百分比 | 加大量程倍數 |
| 無 | 0dB | 0% | 無需加大 |
| 少量 | 5...10dB | 50～67% | 1 倍量程 |
| 大量 | 10...20dB | 67～90% | 3 倍量程 |
| 有蒸汽 | 衰減的倍數 | 衰減的百分比 | 加大量程倍數 |
| 無 | 0dB | 0% | 無需加大 |
| 少量 | 5...10dB | 50～67% | 1 倍量程 |
| 大量 | 10...20dB | 67～90% | 3 倍量程 |
|
探頭和介質表面 溫差 |
衰減的倍數 | 衰減的百分比 | 加大量程倍數 |
| ≤20℃ | 0dB | 0% | 無需加大 |
| ≤40℃ | 5...10dB | 50～67% | 1 倍量程 |
| ≤80℃ | 10...20dB | 67～90% | 3 倍量程 |
加起來來計算信號衰減的量。
·有少量加料 5...10dB
·有少量蒸汽 5...20dB
·探頭和介質表面溫差≤40℃ 5...10dB
合計 最小 15dB，最大 40dB。
在這種情況下，如果實際最大測量范圍是 5 米，那么需要選用 50 米量程的超聲波液位計來的量。
