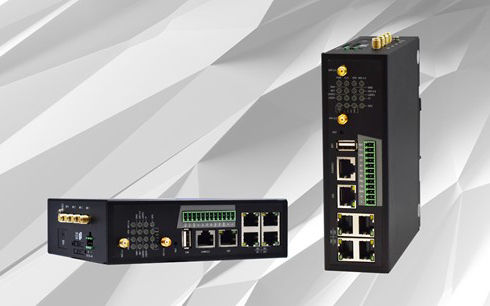

S-CJ590系列5G/4G工業智能網關，是一款高性能工業智能網關，支持5G/4G/WiF（i   2.4G/5.8G）/Ethernet等多種網絡，擁有強大的邊緣數據采集能力與邊緣計算能力，在物聯網邊緣節點實現數據優  化       、實時響應、敏捷連接、智能分析；顯著減少現場與中心端的數據流量，并避免云端運算能力遇   到瓶頸，優化網絡架構，更安全、更快響應，同時低成本并智能實現現場業務。
    S-CJ590系列5G/4G工業智能網關滿足工業用戶的需求，功耗低，操作溫度可達-30℃~75℃，EMC指標嚴格，可以滿足惡劣的溫度，濕度和電磁干擾環境下的運行需求，是工業應用的理想選擇。
    S-CJ590系列5G/4G工業智能網關同時具有VPN功能，提供IPSec, L2TP, GRE等多種VPN加密模式，使設備數據在安全的數據通道中傳輸，防止了數據被訪問和篡改，提供了網絡應用更高的安全性。

• J590系列5G/4G工業智能網關支持Python/C/C++二次開發，支持eMMC/SD卡數據存儲，支持

CAN接口和多個工業串口，可滿足各種工業應用場景。

關鍵特性及價值

5G高速網絡，更快更穩，高性能CPU

• 支持5G/4G、WIFI、有線多網同時接入，多網鏈路備份切換，保證網絡更快更穩
• 支持多種工業接口（RS232/RS485/USB/CAN等），可直接接入傳感器等工業設備
• 搭載4核高性能CPU，提供強大的邊緣計算性能
• 支持2.4G、5.8G雙頻WIFI，信號全覆蓋
• 支持多種工業協議，滿足各種現場數據采集
• 支持二次開發，可定制化C/C++/Python   開發平臺



工業級應用設計，帶來更好的業務體驗

• 采用工業級器件和專門設計，能適應工業現場嚴酷的工作環境
• 無風扇設計，可長期工作在-30°C~+75°C間
• 采用金屬外殼，保護等級達IP40，特別適合于工控現場的應用
• 低功耗設計，寬電源輸入（12~48VDC），適用不同現場供電方式



高可靠設計，業務安全穩定可靠

• 內嵌看門狗技術，故障自愈，確保設備正常運行
• 采用完備的防掉線機制，保證數據終端永遠在線
• WDT看門狗設計，硬件接口隔離保護，保證系統穩定
• 支持IPSec，L2TP，GRE，N2N等多種VPN加密模式，以確保數據傳輸安全
• 多天線設計，增強無線信號，確保各種現場網絡性能



智能業務部署，便捷運維

• 數據回傳方式靈活，同時支持以太網等有線方式和WLAN、3G/4G/5G等無線方式
• 提供WEB配置界面，簡單易用，極易部署
• 支持遠程設備統一管理，并通過云平臺實時監控設備，提高運維質量
• 提供遠程固件升級，功能擴展安全簡便

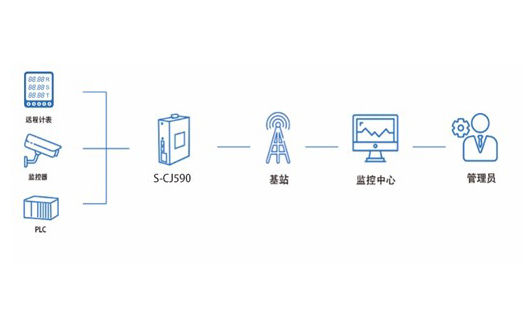

    工業生產現場的PLC、HMI、高清攝像頭等智能設備通過各種工業總線或高速以太網連接S-CJ590路
由，  S-CJ590進行數據采集、數據預處理、數據過濾、數據清洗。完成的之后通過MQTT、HTTP等物聯網常用傳輸協議發送到云端系統。物聯網云平臺可以部署在企業私有數據中心或公共云服務平臺。 云平臺可實現設備遠程狀態監控，實時告警通知和故障診斷分析，遠程故障定位和程序升級，設備資 產管理，設備預防性維護以及工業大數據挖掘等功能。協助生產制造商打造一整套工業智能遠程運維 管理系統解決方案。

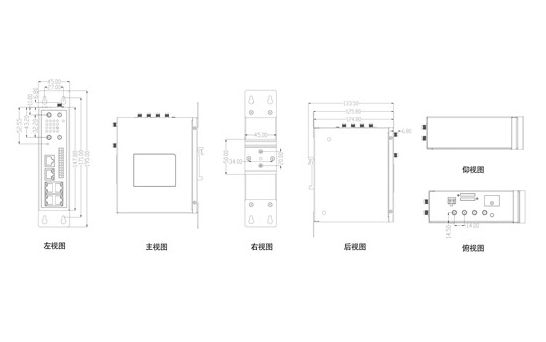

外觀尺寸

硬件規格描述	S-CJ590-NQ00	S-CJ590-FA
5G	5G NR: n1/n2/n3/n5/n7/n8/n20/ n28/n41/n66/n71/n77/n78/n79	不支持
4G	FDD-LTE: B1/B3/B5 TDD-LTE:  B38/B39/B40/B41	FDD-LTE: B1/B3/B5/B8 TDD-LTE:  B34/B38/B39/B40/B41
3G	WCDMA: B1 CDMA2000 EVDO: 800MHz TD-SCDMA:  B34/B39	WCDMA: B1 CDMA2000 EVDO: 800MHz TD-SCDMA:  B34/B39
GSM	EDGE/GPRS/GSM: 1800MHz/900MHz CDMA2000  1X: 800MHz	EDGE/GPRS/GSM: 1800MHz/900MHz CDMA2000  1X: 800MHz
處理器	4*ARM  Cortex-A7處理器
DRAM容量	512MB（可擴展至1GB）
NOR FLASH	32MB（可擴展至64MB）
eMMC	8GB（可選4GB）
MircoSD擴展	支持MicroSD卡擴展，最大支持128GB
操作系統	Xmsiyb  OS（基于Linux深度定制）
SIM/UIM卡接口	標準的抽屜式接口，抽屜式卡座*2 支持1.8V/3V  SIM/UIM卡 內置15KV ESD保護
工業串行接口	1*RS-232/RS-485，1*RS-485，1*RS-232 RS-232   信號:TXD、RXD、GND RS-485  信號:A、B、GND ESD  保護:15KV
Console端口	1*RS232，RJ45接口，用于調試
以太網接口	1*GE  WAN  10/100/1000Mbit/s自適應，內置1.5KV電磁隔離保護，可配置為LAN 4*GE  LAN  10/100/1000Mbit/s自適應，內置1.5KV電磁隔離保護
CAN接口	1*CAN
USB接口	1*USB2.0接口
天線接口	8個外置天線接口（標準SMA陰頭，特 性阻抗50歐），4個5G天線接口，4個 WIFI天線接口	4個外置天線接口（標準SMA陰頭，特 性阻抗50歐），2個4G天線接口，2個 WIFI天線接口

LED指示燈	PWR*1    電源指示燈 SYS*1      系統指示燈 VPN*1    VPN指示燈 NET*1 網絡在線指示燈SIM1*1 SIM卡1指示燈SIM2*1    SIM卡2指示燈 TF*1     擴展卡指示燈 USER*3    用戶指示燈 WiFi-2.4*1 2.4GWIFI狀態指示燈WiFi-5.8*1 5.8GWIFI狀態指示燈GPS*1      GPS信號指示燈 Signal*3    3級信號指示燈
電源接口	端子電源座，內置電源反相保護和過壓保護
Reset復位按鈕	通過此按鈕，可將設備的參數配置恢復為出廠值
實時時鐘	內置RTC
標準電源	DC 12V/1.5A
供電范圍	DC 12~48V
最大功耗	12W
空閑工作電流	600mA@12VDC
峰值工作電流	1A@12VDC
外殼	金屬，保護等級IP40
外形尺寸（W*D*H）	148mm * 125mm * 45mm（不包括天線和安裝件）
重量	735g
工作溫度	-30~+75℃
儲存溫度	-40~+85℃
相對濕度	5~95%(無凝霜)
安裝方式	導軌、掛壁安裝
軟件規格描述
網絡接入	APN，VPDN
接入認證	CHAP/PAP/MS-CHAP/MS-CHAPV2
LAN協議	ARP，Ethernet
WAN協議	靜態IP，DHCP，PPPoE
VLAN	VLAN管理
IP應用	Ping，Traceroute，DHCP Server/ Client，DNS Relay，Dynamic DNS，Telnet， SSH，HTTP，HTTPS，TFTP，FTP，SFTP，NAT
IP路由	靜態路由，動態路由
VPN	IPsec，L2TP/PPTP，GRE，OpenVPN，N2N

防火墻	NAT，PAT，DMZ，端口映射 IP過濾，端口過濾，MAC過濾
鏈路備份	5G/4G蜂窩網絡、Wi-Fi和有線以太網的鏈路切換
鏈路檢測	TCP/Ping心跳檢測，VPN鏈路檢測，斷線自動連接
QoS	上下行帶寬限制
內嵌看門狗	設備運行自檢，設備運行故障自修復
DTU	內置軟件DTU功能，支持Modbus  TCP/  RTU轉換，支持101/104轉換
WLAN	支持IEEE 802.11n ac/a/b/g/n 2.4GHz和5.8GHz AP、Client工作模式 開放系統、共享密鑰、WPA/WPA2認證 WEP/TKIP/AES加密 Portal接入認證
流量統計	實時流量統計 月流量統計 流量上限設置
定時任務	定時重啟
SNMP	SNMP v1/v2
配置維護	Web管理 Telnet和SSH終端系統狀態監控 NTP客戶端，支持設備系統時鐘網絡同步支持欣仰邦科技設備云平臺遠程管理 配置導入導出 網絡工具：Ping，Tracert
固件管理	固件升級，支持本地（HTTP/串口）和遠程升級
事件告警	系統日志，應用日志
開放平臺	支持Python/C/C++開發，實現客戶定制開發
工業協議	支持Modbus/S7/IEC101/IEC103/DLT645等工業協議

包裝清單

必備清單

l      1 x 欣仰邦科技 S-CJ590 系列工業智能網關

l      4 x 5G SMA棒狀天線（S-CJ590-NQ00）

l      2 x 4G SMA蜂窩網吸盤天線（S-CJ590-
FA）

l      2 x Wi-Fi吸盤天線

l      1 x 合格證

可選配件

l      3米 5G SMA蜂窩網吸盤天線

l      2米/3米  全頻段SMA吸盤天線

l      1 x 電源適配器（12VDC，1.5A）

選配方式

主機

根據端口類型和業務需求進行選配主機型號。


附件

根據實際接入環境，配置天線、串口線的類型和數量。

訂購信息



型號	5G網絡	WLAN	串口	eMMC			GPS
S-CJ590-NQ00- <W>-<S>-<E x>-<G>	支持SA/NSA	W:Wi-Fi <空>:無Wi-Fi	S:RS232 RS485 T:TTL	E2:8GB <   空 eMMC	>:	無	G:GPS <空>:無GPS
S-CJ590-FA-< >-<S>-<Ex>- <G>	W 不支持	W:Wi-Fi <空>:無Wi-Fi	S:RS232 RS485 T:TTL	E2:8GB <   空 eMMC	>:	無	G:GPS <空>:無GPS

例子：S-CJ590-NQ00-W-S-E2：S-CJ590 系列 5G/4G 工業智能網關，5G NR SA/NSA，支持WIFI，RS232/RS485
串口。
