一、安裝手冊簡介

歡迎使用2米支架安裝手冊，本手冊將會指導您完成2米支架的安裝，實際安裝前，請仔細閱讀本手冊，安裝過程中，請嚴格按照手冊指導的安裝方法和順序進行安裝，以確保產品的正常使用。

1.1產品特點

·安裝簡易
2米支架安裝簡易，單人能夠輕松完成整體支架的安裝；
·單橫臂多傳感器安裝
2米、支架可安裝多個傳感器在橫臂上，用戶可根據實際情況選配安裝，可滿足用戶同時監測較多氣象數據的需求；
·結構穩固、抗風性強
2米支架安裝時為固定式安裝，橫臂與支架采用螺絲連接并兩側使用固定角鋼固定，穩定的結構設計可保證產品能在大風等惡劣環境中正常工作；
·外形簡潔、美觀
獨特的結構設計使得產品外形簡潔、美觀，同時也保證了產品的實用性和穩固性；
·應用廣泛
2米支架可廣泛應用于工農業生產、旅游、城市環境監測和其它專業領域。

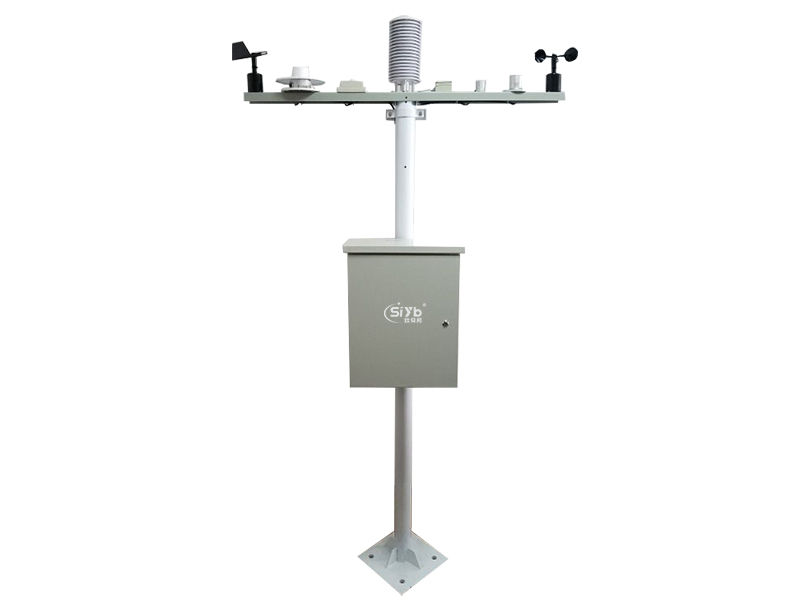

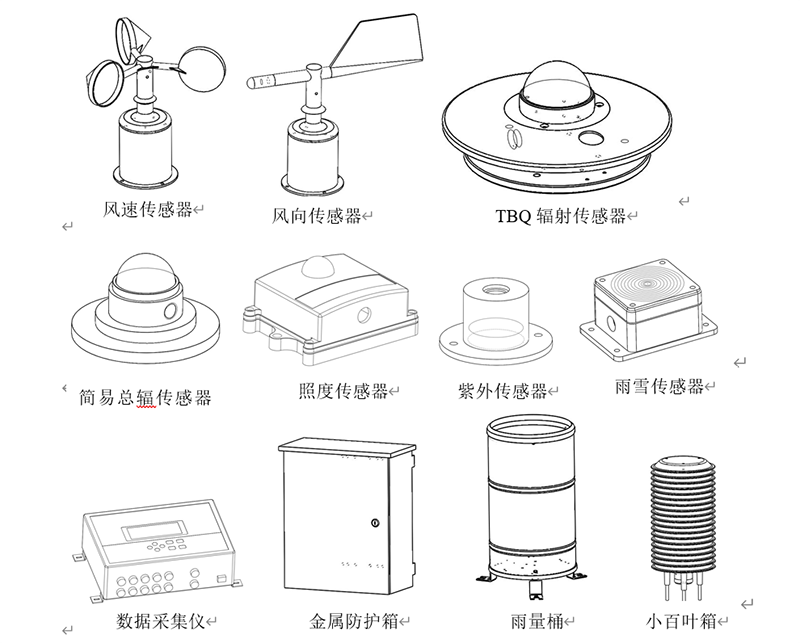

1.1常見傳感器及設備

傳感器列表：
1、風速傳感器
2、風向傳感器
3、TBQ輻射傳感器
4、簡易總輻傳感器
5、照度傳感
6、紫外傳感
7、雨雪傳感器
8、數據采集儀
9、金屬防護箱
10、雨量桶
11、小百葉箱
以上傳感器客戶根據自己的實際情況配置，傳感器具體的工作原理請詳見S-CG自動氣象站說明書。

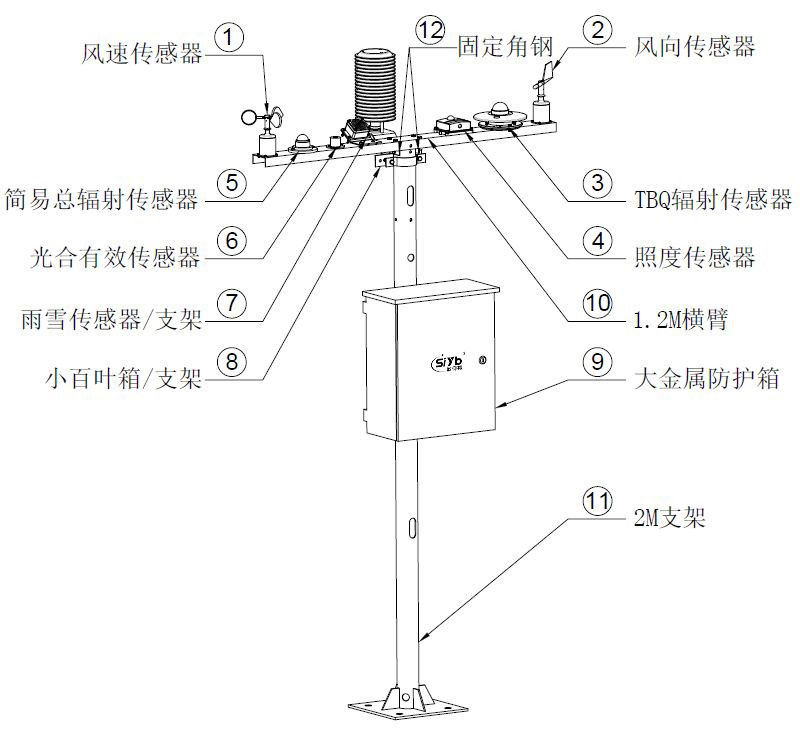

二、安裝示意圖

準備好安裝工具
1.平口和梅花螺絲刀
2.扳手，活動扳手，套筒
3.老虎鉗，尖嘴鉗，剝線鉗
4.萬用表，電烙鐵
5.沖擊鉆

三、安裝過程

3.1  2米支架橫臂與傳感器（選配）安裝

1.  安裝前請檢查橫臂及相關傳感器是否正常。
2.  風速傳感器，使用M3*10盤頭螺絲及M3螺母將其固定于橫臂一端對應安裝位置上。
3.  風向傳感器，使用M3*10盤頭螺絲及M3螺母將其固定于橫臂另一端對應安裝位置上。
4.  TBQ輻射傳感器，先將TBQ輻射盤使用M6*35外六角螺絲及螺母固定于橫臂上，并將調平螺絲鎖上，再將傳感器使用M6*35外六角螺絲及螺母與輻射盤固定。
5.  簡易總輻射傳感器，使用M6*35外六角螺絲及螺母固定。
6.  照度傳感器，使用M3*20盤頭螺絲及螺母固定。
7.  光合有效傳感器，使用M3*20盤頭螺絲及螺母固定。
8.  雨雪傳感器，使用M3*20盤頭螺絲及螺母連接固定雨雪支架及雨雪傳感器。
9.  將已安裝固定傳感器引線使用扎帶固定于橫臂有小孔一側。

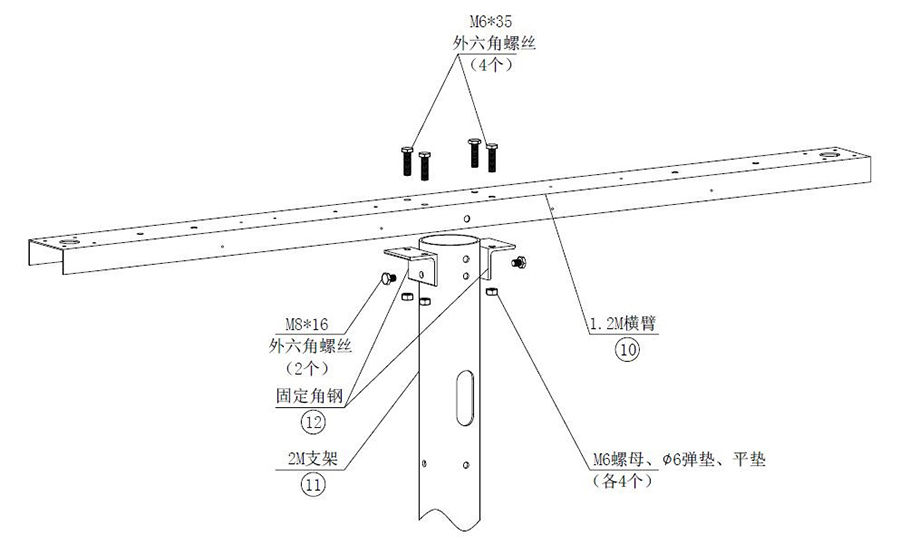

3.2 橫臂安裝

1、 固定角鋼，使用M8*10外六角螺絲固定于2M支架上.
2、 將已安裝固定傳感器橫臂與2M支架使用M6*35外六角螺絲及螺母、平墊、彈墊與橫臂固定。
3、 將已安裝傳感器引線由2M支架上端腰圓孔引至下部腰圓孔出。

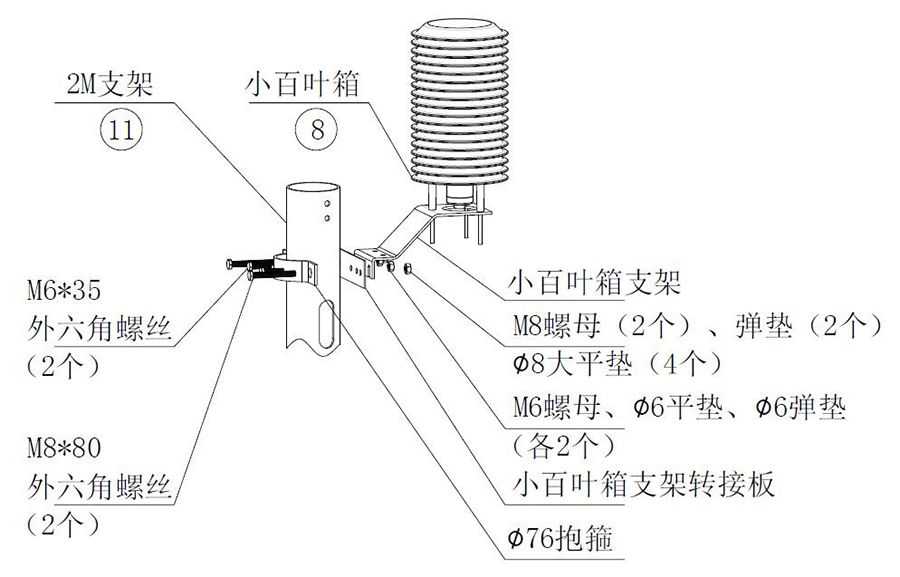

3.3小百葉箱安裝

1.  安裝前請檢查小百葉箱及相關傳感器是否正常。
2.  小百葉箱支架，使用M6*35外六角螺絲、螺母、彈墊、平墊與小百葉箱支架轉接板固定。
3.  將小百葉箱絲桿穿入小百葉箱支架上并使用M5螺母緊固。
4.  使用φ76抱箍及M8*80外六角螺絲、螺母、彈墊、平墊固定已安裝小百葉箱支架及小百葉箱。
5.  將小百葉箱引線由2M支架上端腰圓孔引至下部腰圓孔出。
注意：在將百葉箱固定在百葉箱支架上時，只需將百葉箱固定緊，不會出現晃動的情況即可，切勿用力過大，導致百葉箱頂蓋破裂，影響產品的正常使用！！！

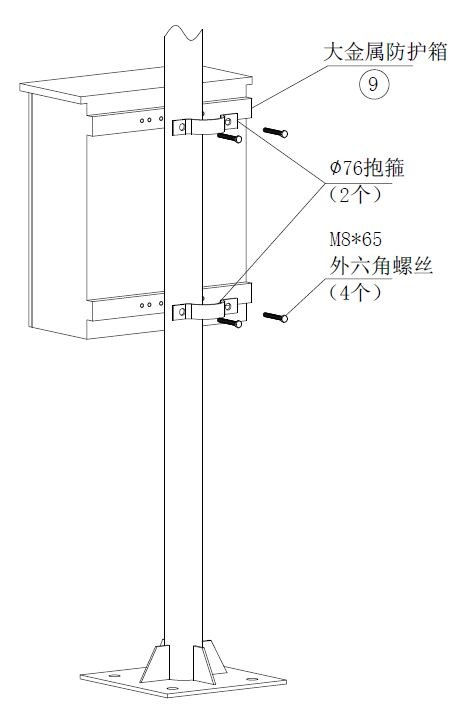

3.4 大金屬防護箱安裝

1、  2米支架防護箱背面的方管在出廠前已經和防護箱焊接在一起，安裝時，只需將2個76mm的抱箍安裝孔與防護箱的方管安裝孔對準，然后用4個8*65的外六角螺絲、4個Φ8的平墊、4個Φ8的彈墊將防護箱固定在主桿上；
2、  從防護箱下端的出線孔取出所有的傳感器線，待下一步與采集儀連接。
注意：防護箱安裝在出線孔上方，距離地面高度約0.8米。



3.5 防護箱內部儀器安裝

1、  圖14所示為防護箱內部布局圖，采集儀、蓄電池、理線柱、太陽能供電系統、GPRS模塊的位置均已固定，用戶安裝時只需將儀器安裝到相對應的位置即可；
2、  將所有用纏繞管纏繞好的傳感器線、太陽能電源線、串口線從防護箱的下端孔中穿入防護箱，在理線柱上纏繞幾圈到合適的長度（剛好接到采集儀上為佳），然后用壓線盤將所有的數據線固定住；

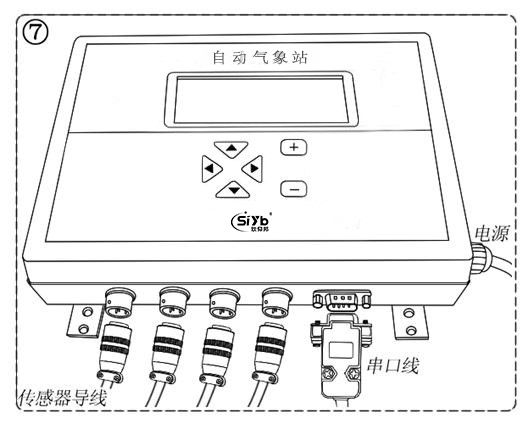

3、  按照傳感器航插對應的芯數和傳感器線上的標簽，將各個傳感器線正確的接到采集儀上；
4、  接上串口線，連接電腦，將采集儀適配器接在壓線盤上的電源插座上，接通電源，用普惠自動氣象站查看通訊是否正常，采集儀各項參數顯示是否正常。

注意：1、采集儀與電腦之間的通訊方式分為有線通訊和無線通訊，無線通訊（如4G GPRS）時，按照參數要求配置好模塊，將模塊的天線從防護箱的下端孔穿出，將天線直接吸附在防護箱上即可；
2、詳細安裝配件請參考原材料清單。


四、 注意事項說明

1、若配有雨量傳感器，雨量桶需要安裝膨脹螺絲固定。最好是在上好膨脹螺絲之后再加上水泥基礎；
2、安裝在樓頂?shù)臍庀笳镜米龊梅览状胧惭b避雷針；
3、對于220V市電的走線問題，要兼顧用電安全和安裝地建筑外觀效果，要根據用戶的要求和現場具體情況布線，電線的外圍都要套上PVC 管。為了保證安全，電線盡量走墻上，高空。若必須走地下要PVC管必須套好防止漏水，并安裝好空氣開關以防止人身安全事故。
4、安裝過程中很可能有剪斷電線重新連線或者焊接的情況。
（1） 對于傳感器線的接法，如果是重新焊接航空插頭，接線方式是紅線（電源+）接航空插頭1號芯位置，黃線（信號線）接航空插頭2號芯位置，綠線(電源地線)接航空插頭3號芯位置。對于從中間接線的情況就簡單許多了，相應顏色的線與同顏色的線相連即可。
（2） 對于通訊線的接法，重新焊接9芯插頭時，對于485通訊線，焊接芯號是1，2，5；對于232通訊線，焊接芯號是2，3，5。拆線時記好  相應顏色對應的芯號，然后按原有的連線方式接好。中間連線的方法也是相同顏色的線相連，注意要用電膠布包好。最重要的一點是焊接過程不要發生短路現象，以免影響到整個采集儀的質量。
5、對于一些傳感器接上去之后沒有正確顯示數據的情況，我們可以采用替換法和測量電壓法來判斷故障情況。
6、對于以上的說明有不清楚的地方請聯系我們。
