一、產品簡介
1.1. 產品概述
智能雷達水位計基于精確時間測量的電磁波測距技術 。傳感器發射電磁波照射水面并接收其回波，由此獲得水面至電磁波發射點的距離、距離變化率（徑向速度）、方位、高度等信息。
智能雷達水位計，是工業測距雷達在水位測量領域的創新應用，實現了水位計向高精度（毫米級），大量程(35米)，高可靠，安裝簡便，免維護的技術跨越。
智能雷達水位計通過標準信號接口，與計算機、PLC等連接，也可以與相應的顯示、記錄、控制裝置（如RTU）連接，構成水位監測系統。
1.2. 主要組成及適用范圍
各種雷達水位計的具體用途和結構不盡相同，但基本形式是一致的，包括:發射機、發射天線、接收機、接收天線，信號處理以及變送單元。還有電源設備、數據錄取設備、抗干擾設備等輔助設備。
智能雷達水位計適用于江河水庫水位、明渠水位、水庫壩前，壩下尾水水位監測，也可用于山洪、防汛、調壓塔（井）水位監測 等水利水文場合。

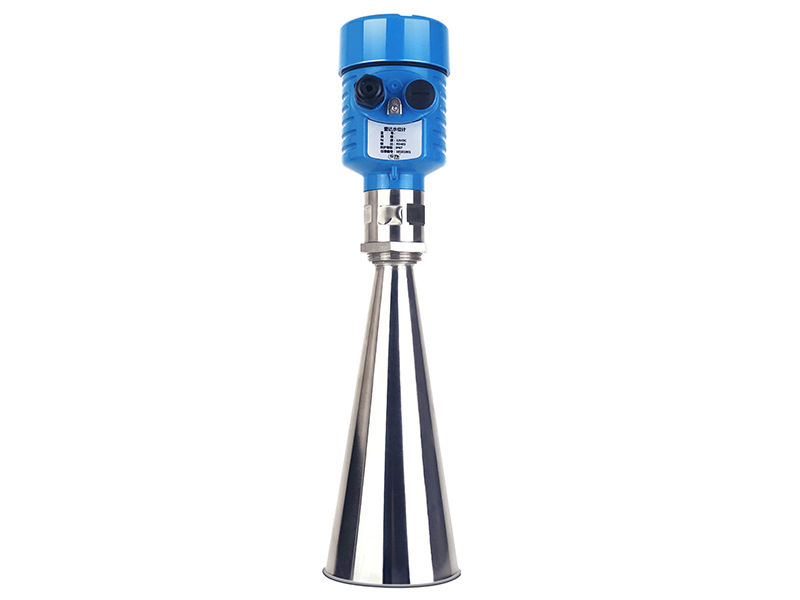

1.3. 產品實物圖及型號規格
                         30米水位計


2.1. 功能特點

1）全天候，高頻微波測距技術，抗干擾能力強
2）傳感器高精度
3）無人值守
4）無機械磨損、非接觸測量
5）測量與水質無關，不受浮冰等漂浮物影響
6）不需要防浪井，水流對測量無影響
7）連續在線采集
8）可選太陽能供電
9）成本低，安裝維護簡單，壽命長

2.2. 技術參數


量    程	30米 ，70米
精    度	+/- 3MM
工作溫度	-40--+80度
工作電壓	四線制DC 6-28V ，推薦12V DC；兩線制18-28V DC
接    線	四線屏蔽電纜，防水端子M20X1.5，適合電纜外徑9-13MM
功    耗	最大功耗0.15W
輸出信號	RS485 標準MODBUS RTU協議；RS232 4-20mA/HART協議
外    殼	鑄鋁，IP67
顏    色	黃色/藍色
喇叭天線	不銹鋼304，口徑76-120MM
安裝附件	不銹鋼六角螺帽G1-1/2


2.3. 接線定義
四線制：
導線類型：建議使用國標0.5mm²四芯屏蔽水工電纜
                 30米水位計接線圖
棕色電源正
黑色電源負
藍色485A
黃綠色485B
 兩線制：
           30米水位計接線圖

2.4. 結構尺寸                        傳感器測量基準點：安裝螺紋末端



三、四線制安裝與調試
3.1. 安裝方式

1. 水位計安裝必須有牢固基礎。可以是立桿，直壁河堤距離大于20CM，

  斜坡河堤應保證天線位于干流上方；
2)水位計天線口，到測量水面區域，不得有干擾物，應避開航道安裝；
3)水位計喇叭口天線，需要垂直于水面安裝；
4)電纜走線管，可以用PVC管，鍍鋅鋼管等。

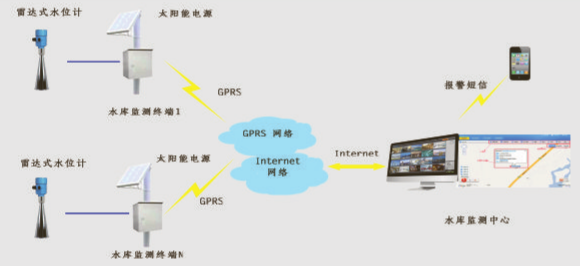

3.2. 系統連接圖


3.3. 調試步驟
 1）對安裝好的水位計進行正確接線，請參照2.3接線定義；
    接線完成后，務請鎖緊防水接頭！
  2）接通電源， 進行必要的參數設置：
     通信線RS485 通過轉換模塊與電腦相連，
     按照通信協議，使用調試軟件查看或設置本機地址；
     也可以從面板直接查看和設置本機地址，使用ADDR按鈕；
  3）連接采集單元（如RTU，PLC等），進行水位測量和采集。
  4）調試完成后，請務必旋好上蓋！
四、四線制連接（設置）及通信協議

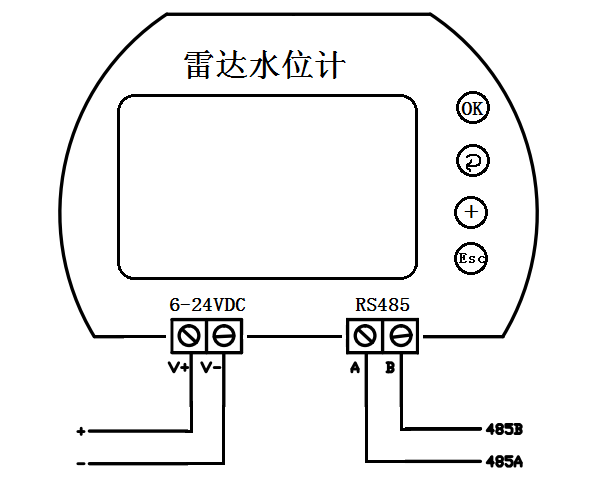

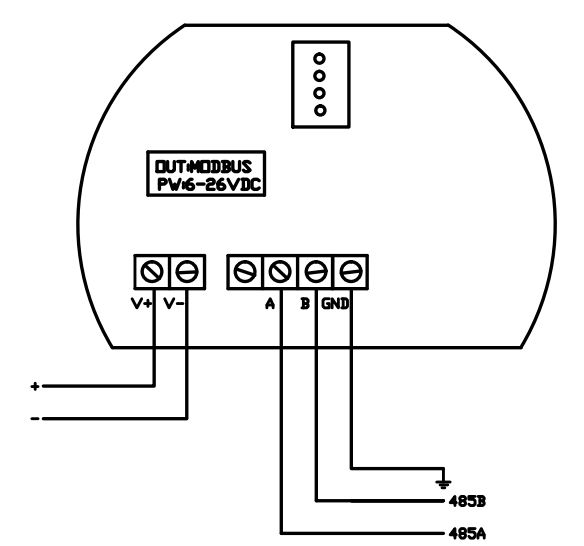

1）接線示意圖





按鍵說明
[OK]鍵                          [   ]切換鍵
-進入編程狀態；                 -選擇編程項；
-確認編程項；                   -選擇編輯參數位；
-確認參數修改。                 -參數項內容顯示。

    [＋]修改鍵                         [ESC]退出鍵
-修改參數值。                   -退至上一級菜單；
                                -退出編程狀態。

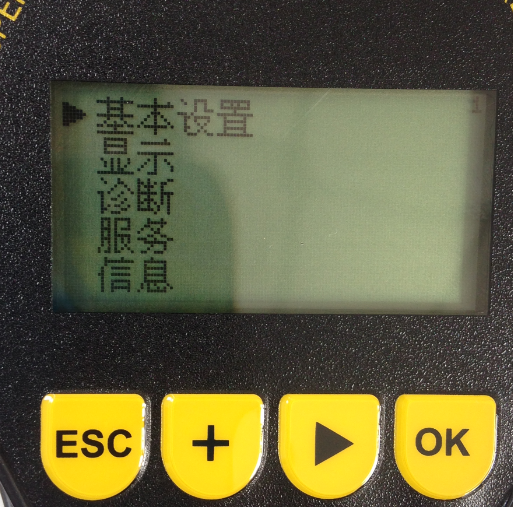

菜單說明

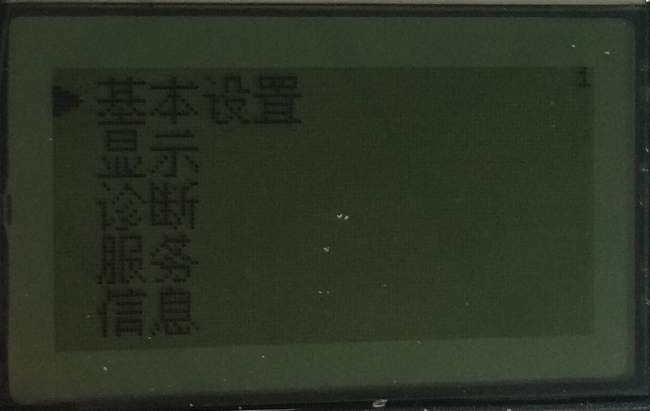

    開機啟動后按一下ok鍵進入菜單 1.基本設置
2.顯示
3.診斷
4.服務
5.信息




1. 量程設置步驟(出廠設置不建議修改)

   出廠設置量程無需修改，如需修改，按如下步驟操作：
   進入菜單“1基本設置”--“1.1低位調整” ，通過按鍵將30.000m（d）改成需要的數值，注意不能大于30
   注：量程設置跟精度有關，出廠做好標定，不建議修改量程



1. 地址設置步驟：

    進入菜單“4服務”--“4.6HART工作模式”，按OK鍵可以選擇標準和多點兩種模式，標準模式默認485地址為01，多點模式下可以修改地址
標準：地址0（出廠設置，地址為01）
多點：XX (01-19 ,19個地址可設置，01代表485地址為02,02代表485地址為03，以此類推），電流選項無需修改。


1. 通信協議：

4.1. RS485通信協議
使用固定通訊數據格式：9600，8，N，1    標準modbus rtu協議
 4.2．設置地址：使用固定地址01

主機發送數據&定義(地址碼為01時)

地址碼	功能碼	起始地址	讀取點數	校驗碼	意義
01	03	0000	0002	C40B	讀取空高，單位cm
01	03	0001	0002	95CB	讀取空高，單位mm
01	03	0002	0002	65CB	讀取料高，單位cm
01	03	0003	0002	340B	讀取料高，單位mm

寄存器定義：0x0000 測量空高 單位cm 只讀
            0x0001 測量空高 單位mm 只讀
            0x0002 測量料高 單位cm 只讀
            0x0003 測量料高 單位mm 只讀
            0x0004 測量狀態（只讀），=0正常，大于0有誤

通信范例： 測量空高（cm），主機發送01 03 00 00 00 02 C4 0B
                          儀表返回 01 03 02 XX XX YY YY
                           XX XX為空高數據，YY YY為校驗碼(CRC校驗)



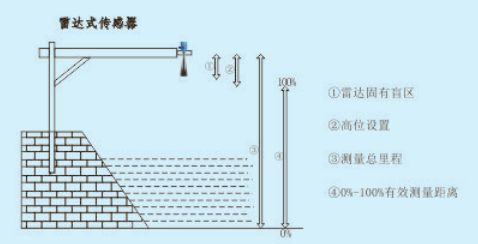

1. 料高設置

“料高”=“低位”-“空高”
“料高”表示物料的高度，如水底到水面的高度
“低位”表示設置的雷達測量的最低料位，如水底到雷達安裝法蘭的距離
“空高”表示雷達測量的距離，即雷達安裝法蘭到被測料面的距離，如水面到雷達安裝法蘭的距離

如上位機RTU需要采集料高或海拔高度數據，可有兩種方式：

1. 先配置好“1.1低位調整”的低位數據，再根據4） 通信協議配置RTU直接讀取料高數據，此方法不適用于海拔高度
2. RTU根據通信協議直接讀取空高數據，根據現場情況配置RTU的“水位基值”參數，將數據轉換成想要的“料高”數據或者“海拔高度”








五、兩線制儀表調試

• 調試方法

   1 顯示／調試模塊（View Point）
2 上位機調試軟件HXCware
ViewPoint是可以插接的顯示調試工具，通過ViewPoint上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后．ViewPoint一般就只用于顯示，透過玻璃視窗可以非常方便地讀出測量值。


顯示/調試模塊

1、液晶顯示
2、按鍵 [  OK  ] 鍵                    [   ] 鍵
-進入編程狀態；               -選擇編程項；
-確認編程項；                 -選擇編輯參數位；
-確認參數修改。               -參數項內容顯示
[    ] 鍵                    [    ] 鍵
-修改參數值                    -退出編程狀態；
-退至上一級菜單
快捷鍵
[    ]鍵顯示回波曲線


• 上位機調試

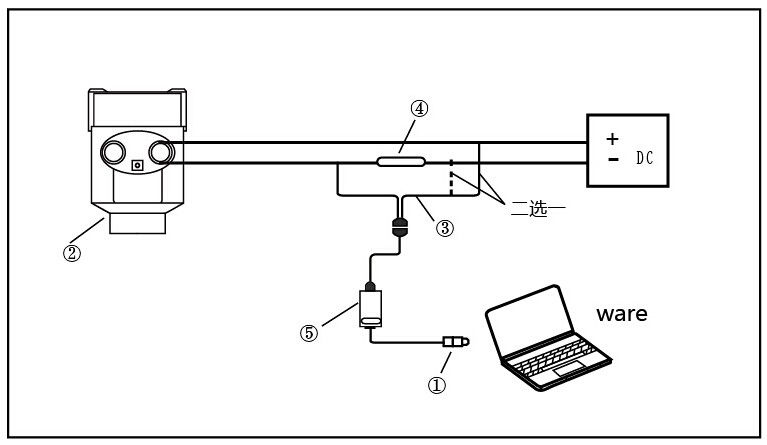

• 通過HART與上位機相連

l.RS 232接口／或USB接口  2. 產品 3.用于COMWAY變換器的   HART適配器 4. 250歐姆電阻

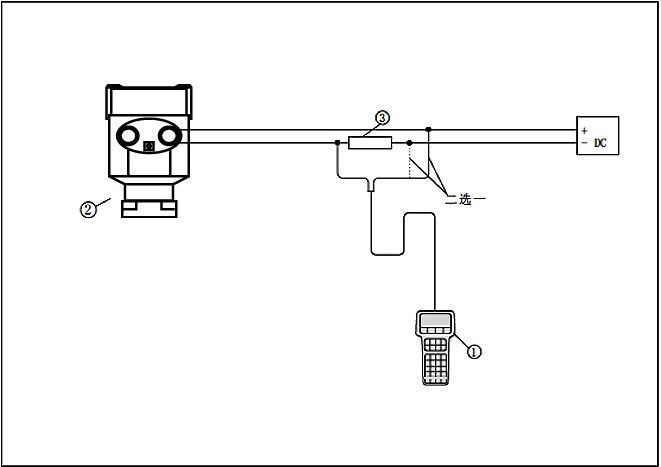

通過HART手持編程器

1. 可用HART手持編程器編程 2．產品 3.  250Ω電阻 4. 或雷達專用USB口手操器

六、兩線制電氣連接


• 供電電壓

(4-20)mA / HART（兩線制）   電源供電和輸出電流信號共用一根兩芯線纜。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。

標準型儀表電流輸出可采用接地形式輸出。防爆型儀表電流輸出必須浮空輸出。儀表及接地端子應保證良好接地，通常接地可連接到罐的接地點上，若是塑料罐則應接到鄰近的大地上。


• 連接電纜的安裝


一般介紹                    供電電纜了使用兩芯電纜，電纜外徑應為（5 ～9）mm，以確保電纜入口的密封。如果存在電磁干擾，建議使用屏蔽電纜。

(4-20)mA / HART（兩線制）    供電電纜可使用普通兩芯電纜。

電纜的屏蔽和接線             屏蔽電纜兩端均應接地。在傳感器內部，屏蔽必須直接連接內部接地端子，外殼上的外部接地端子必須接大地。
                             如果有接地電流，屏蔽電纜遠離儀表一側的屏蔽端必須通過一個陶瓷電容（比如lnF / 1500V）接地，以起到隔直和旁路高頻干擾信號的作用。



七、兩線制通信協議

RS232 4-20mA/HART協議  標準HART協議


附件1     包裝及儲運
 1. 包裝

1. 包裝時，保持箱內清潔、干燥、無異物
2. 激光式電子水尺及附件應分別放置， 防止相互碰撞
3. 各部件應安置牢固，以防止在運輸途中松散
4. 隨箱文件：裝箱單、產品合格證、用戶手冊，產品敬告各一份

 2. 運輸

1. 包裝好的產品應能適應各種運輸方式（水平放置)
2. 包裝好的產品應能承受運輸振動而不出現機械損傷（水平放置）

 3. 貯存
  貯存產品的倉庫，應有良好的通風
  溫濕度適宜，無酸性或其他有害氣體
