1

概述

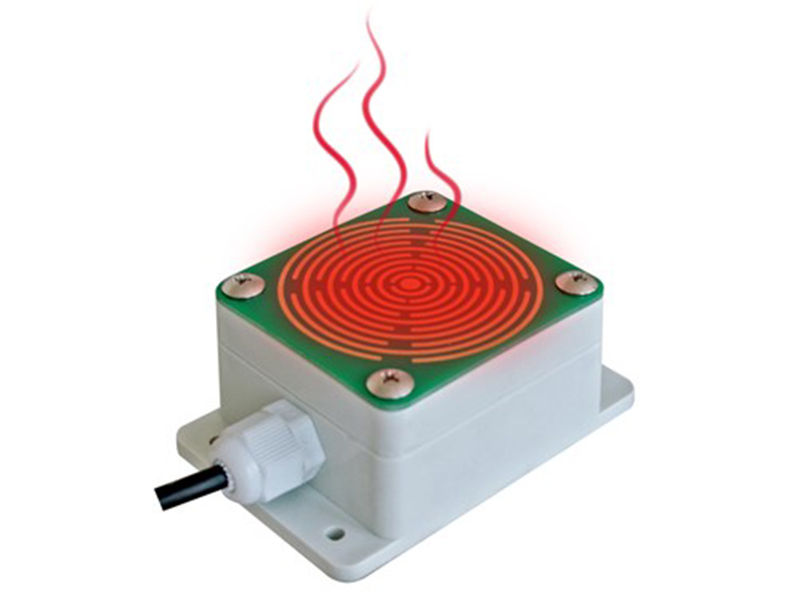

雨雪傳感器利用雨水的導電特性，采用先進檢測電路，表面柵形電極感應外界雨雪情況，檢測是否有雨雪，內部采用進口智能微處理器，反應靈敏、測量精度高。內置自動加熱裝置可排除雨雪附著的干擾，保障系統的正常運行。產品升級后輸出信號多樣，有線輸出包含：模擬信號（電壓、電流）、數字信號RS485、繼電器開關量（默認常開）、NPN；無線輸出包含：LoRa、藍牙、WIFI、GPRS、4G、NB-lOT、CAT-1，無線輸出除LoRa、藍牙外，其他四種形式均可實現連接智慧云平臺，可實現智能終端數據的監測與管理。


2

特點


（1）體積小，安裝方便，配套支架設計更人性化。
（2）柵極采用沉金處理，增強耐腐蝕性。
（3）結構設計合理，使用壽命長，密封性好，可達到IP67。
（4）傳輸距離長，抗干擾能力強。
（5）輸出信號多樣，可滿足不同需求。（選配）
（6）配有加熱功能，使表面干燥。（選配）


3

適用范圍


適用于實現對雨雪（有無）的定性測量，可廣泛用于氣象、海洋、環境、機場、港口、工農業及交通等領域。


4

產品資料


4.1 技術參數

測量參數：雨雪有無
輔助功能：選配加熱功能
工作溫度：－30～70℃；濕度：10～90%RH
儲存溫度：－40～80℃；濕度：10～90%RH
輸出信號：A：繼電器開關量（負載能力：AC 220V 1A；DC 24V 2A）
          B：電壓信號（0～2V，0～5V，0～10V三者選一）
          C：4～20mA（電流環）
          D：RS485（標準Modbus-RTU協議，設備默認地址：01）
          E：NPN輸出
          F：組合輸出：如以上A+C+D
供電電壓：12～24V DC
穩定時間：＜1秒
響應時間：＜1秒

4.2 電流信號的阻抗要求


供電電壓	9V	12V	20V	24V
最大阻抗	125Ω	250Ω	500Ω	>500Ω



5

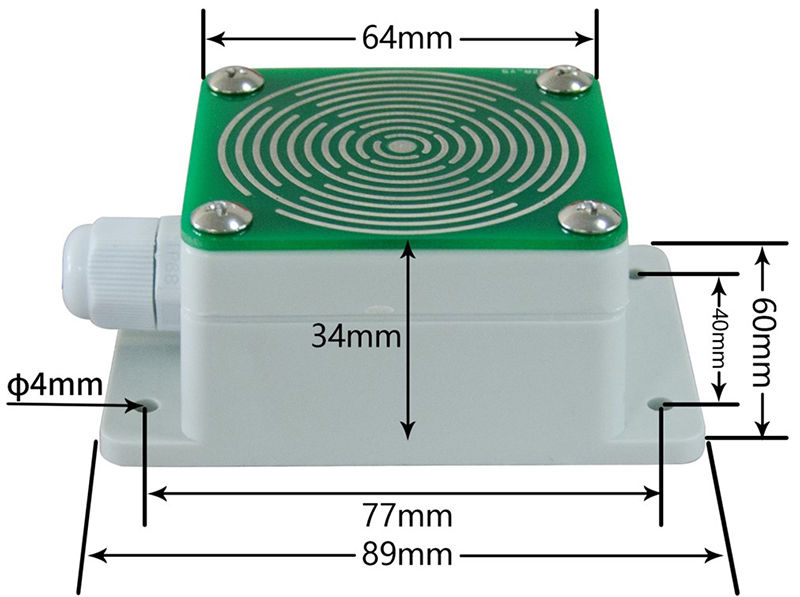

外形規格



6

安裝方式


安裝時，應保持傳感器感應面與水平面成15度夾角，以防雨、雪的堆積對傳感器測量造成影響。

7

使用方法

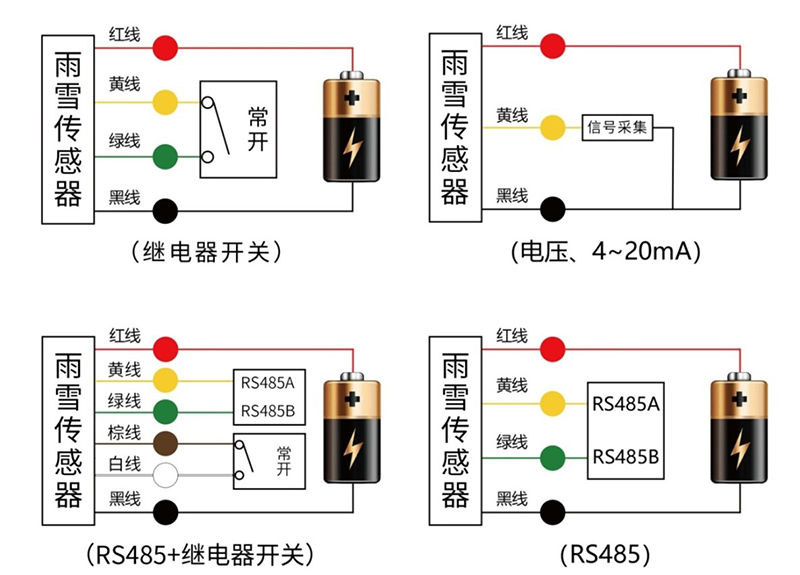

雨雪傳感器可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備，接線說明如下圖：

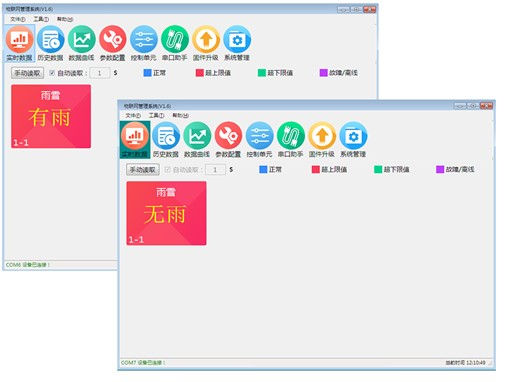

可配置本司專業生產的RS485轉USB設備，通過PC端實時查看數據，界面如下：

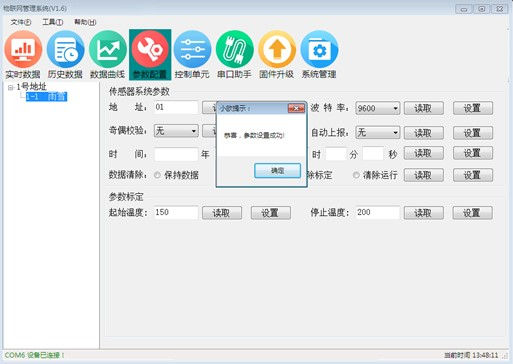

參數設置如下圖所示：
  此配套軟件的主要功能：查看實時數據、數據列表及實時曲線、設置上下限、校準數據、修改設備地址等功能。

備注：軟件免費贈送，可配置本司生產的RS485轉USB設備。


8

數據轉換方法



輸出信號	無雨（雪）	有雨（雪）
繼電器開關量（常開）	斷開	吸合
0～2V DC	0.6V	1.6V
0～5V DC	1.5V	4V
0～10V DC	3V	8V
4～20mA	6mA	16mA
RS485	0X000A	0X000B


RS485信號（默認地址01）：
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1

8.1 修改地址

例如：將地址為1的傳感器改地址為2，主機→從機


原地址	功能碼	寄存器地址高	寄存器地址低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04


若傳感器接收正確，數據按原路返回。

備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。

8.2 查詢數據

查詢傳感器（地址為01）的數據（雨雪有無），主機→從機

地址	功能碼	起始寄存器地址高	起始寄存器地址低	寄存器長度高	寄存器長度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X01	0X84	0X0A


若傳感器接收正確，返回以下數據，從機→主機

當無雨（雪）時


地址	功能碼	數據長度	寄存器0數據高	寄存器0數據低	CRC16低	CRC16高
0X01	0X03	0X02	0X00	0X0A	0X38	0X43
			無雨（雪）


當有雨（雪）時


地址	功能碼	數據長度	寄存器0數據高	寄存器0數據低	CRC16低	CRC16高
0X01	0X03	0X02	0X00	0X0B	0XF9	0X83
			有雨（雪）


8.3 設置主動上報

當需要設置成主動上報模式時，主機→從機


地址	功能碼	上報模式高	上報模式低	上報時間高	上報時間低	CRC16低	CRC16高
0X01	0X06	0X00	0X33	0X00	0X3C	0X79	0XD4
		0X0000：關閉自動上報		自動上報時間間隔，單位：秒 此時上傳速度為60S/次 當關閉自動上報時無效


從機返回到主機的數據與發送數據相同，則設置成功

8.4 設置或查詢自動加熱起止溫度

8.4.1 設置加熱起始溫度

主機→從機


地址	功能碼	起始寄存器地址高	起始寄存器地址低	啟用溫度數據高	啟用溫度數據低	CRC16低	CRC16高
0X01	0X06	0X00	0X5A	0X00	0X96	0X29	0XB7
				15.0℃


從機返回到主機的數據與發送數據相同，相同說明設置成功。
8.4.2 設置加熱停止溫度

主機→從機


地址	功能碼	起始寄存器地址高	起始寄存器地址低	停止溫度數據高	停止溫度數據低	CRC16低	CRC16高
0X01	0X06	0X00	0X5B	0X00	0XC8	0XF9	0X8F
				20.0℃


從機返回到主機的數據與發送數據相同，則設置成功。


9

使用上的注意事項


（1）當收到產品時請檢查包裝是否完好，并核對傳感器型號和規格是否與您選購的產品相符。
（2）安裝處應遠離化學腐蝕環境。
（3）傳感器及導線應遠離高壓電、熱源等。
（4）傳感器屬于精密儀器，應存放在干燥通風常溫的室內環境。
（5）傳感器屬于精密器件，用戶在使用時請不要自行拆解，以免造成產品損壞。


10

產品保修


本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
