概述


空氣的相對濕度是空氣中的絕對濕度與同溫度下的飽和絕對濕度的比值，得數是一個百分比。（也就是指在一定時間內，某處空氣中所含水汽量與該氣溫下飽和水汽量的百分比），用RH表示。
空氣溫濕度傳感器采用進口數字式溫濕度傳感器，生產時已經過精細的標定，標定數據存儲在內部存儲器中。相對濕度和溫度傳感器具有數字式輸出，可完全互轉的特點，不需要經過復雜的校驗、標定過程，測量精度、線性度、重復性、互轉性、一致性等方面出類拔萃，它適用于環境設備配套、儀器設備集成、一般性環境測驗。


2

特點


（1）性?xún)r(jià)比超高，寬電壓設計。
（2）數字線性化修正，高精度、高穩定。
（3）全量程溫濕度補償，溫濕度測量范圍寬，測量范圍可選。
（4）安裝靈活，使用方便。
（5）體積小、重量輕、抗震動。
（6）可做成多種外形，方便不同客戶的需求。


3

適用范圍


廣泛應用于樓宇自控、電信機房、造紙、倉儲物流、商場、賓館、電影院、火車站、博物館、影劇院、農業大棚、醫院、氣象、潔凈車間等需要測量空氣溫濕度的領域。


4	產品資料


4.1 技術參數

溫度范圍：標配－30～70℃或0～50℃，其他溫度范圍可以定做
濕度范圍：0～100%RH（非結露狀態）
準 確 度：±0.2℃（@25℃）；±3%RH（10%～90%）
重 復 性：±0.1℃；±0.1%RH
長期穩定性：＜0.04℃/年；＜0.5%RH/年
輸出信號：A：電壓信號（0～2V，0～5V，0～10V三者選一）
          B：4～20mA（電流環）
          C：RS485（標準Modbus-RTU協議，設備默認地址：01）
供電電壓：5～24V DC（當輸出信號為0～2V，RS485時）
         12～24V DC（當輸出信號為0～5V，0～10V，4～20mA時）
響應時間：＜1S
工作環境：溫度：－55℃～120℃；濕度：≤95%RH

4.2 電流信號的阻抗要求


供電電壓	9V	12V	20V	24V
最大阻抗	125Ω	250Ω	500Ω	>500Ω



5

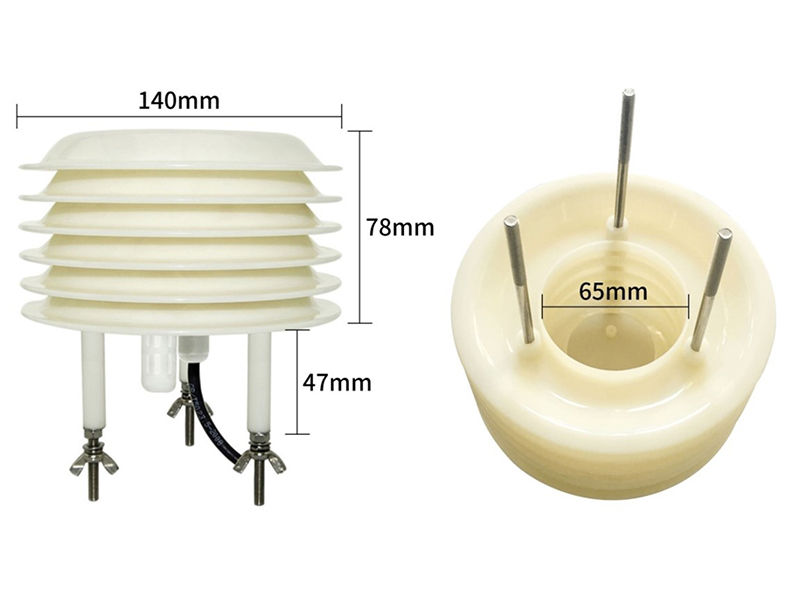

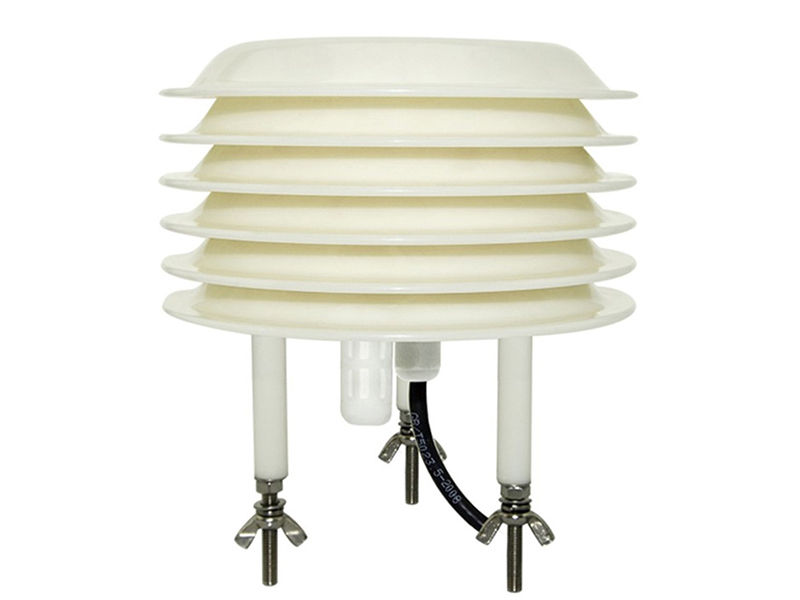

外形規格



6

使用方法

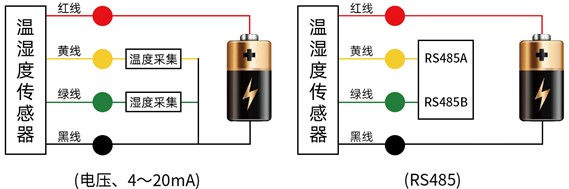

空氣溫濕度傳感器可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備，接線說明如下圖：


7	數據轉換方法


T：溫度，單位：℃；
H：濕度，單位：%RH；
V：采集器采集到的電壓值，單位：V；
A：采集器采集到的電流值，單位：mA；


輸出信號	溫度轉換方法（－30～70℃）	濕度轉換方法
0～2V DC	T＝50*V－30	H＝50*V
0～5V DC	T＝20*V－30	H＝20*V
0～10V DC	T＝10*V－30	H＝10*V
4～20mA	T＝6.25*A－55	H＝6.25*A－25


RS485信號（默認地址01）：
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1

7.1 修改地址

例如：將地址為1的傳感器改地址為2，主機→從機


原地址	功能碼	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04


若傳感器接收正確，數據按原路返回。
備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。

7.2 查詢數據

查詢傳感器（地址為1）的數據（溫度，濕度），主機→從機


地址	功能碼	起始寄存器地址高	起始寄存器地址低	寄存器長度高	寄存器長度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X02	0XC4	0X0B


若傳感器接收正確，返回以下數據，從機→主機


地址	功能碼	數據長度	寄存器0數據高	寄存器0數據低	寄存器1數據高	寄存器1數據低	CRC16低	CRC16高
0X01	0X03	0X04	0XFF	0XDD	0X01	0X64	0X5A	0X66
			溫度：－3.5℃ 負數用補碼表示		濕度：35.6%RH



8	使用上的注意事項


（1）當收到產品時請檢查包裝是否完好，并核對傳感器型號和規格是否與您選購的產品相符。
（2）安裝處應遠離化學腐蝕環境。
（3）傳感器及導線應遠離高壓電、熱源等。
（4）傳感器屬于精密儀器，應存放在干燥通風常溫的室內環境。
（5）傳感器屬于精密器件，用戶在使用時請不要自行拆解，以免造成產品損壞。


9	產品保修


本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
