1

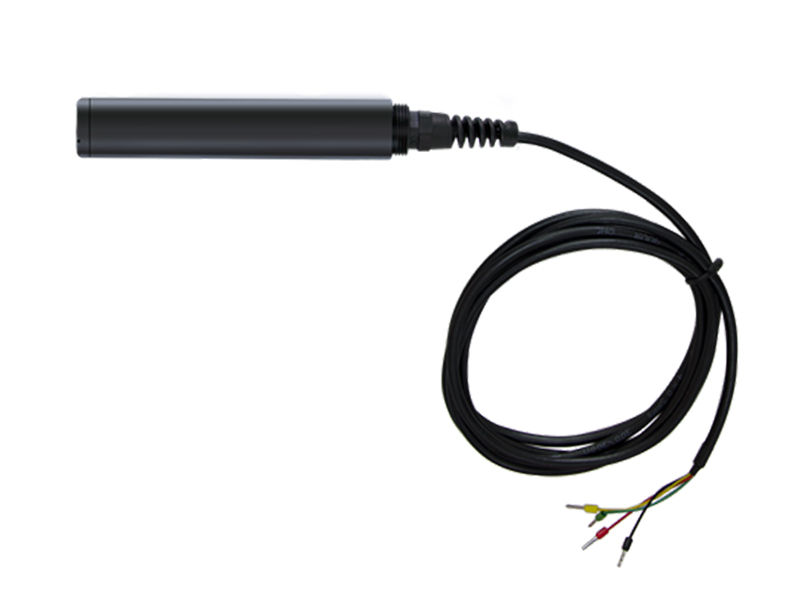

概述


濁度傳感器是我公司最新研發生產的一款在線數字型濁度傳感器，采用進口元器件及先進的生產工藝和表貼技術，IP68防水等級，線纜防海水，可以直接投入水中，無需加保護管，確保傳感器長期工作穩定可靠和準確性。

本傳感器探頭采用散射光式濁度測量法，由于水樣中的濁度使光產生散射，通過測量與入射光垂直方向的散射光強度，并與內部標定值比對，從而計算出水樣中的濁度，通過紅外光和濾光片消除環境光干擾，經過線性化處理，輸出信號穩定，精度高。


2

特點


（1）內部使用軸向電容濾波，100MΩ電阻加大阻抗，增強穩定性。
（2）體積小、功耗低、攜帶方便。
（3）真正實現低成本、低價格、高性能。
（4）集成度高、壽命長、可靠性高。
（5）多達四處隔離，能抵抗現場復雜的干擾情況，防水等級IP68。
（6）電極采用優質低噪聲電纜線，可使信號輸出長度達20米以上。


3

適用范圍


本產品可廣泛應用于化工化肥、冶金、制藥、生化、食品、養殖、環保水處理工程和自來水等溶液中濁度值的連續監測。


4

產品資料


4.1 技術參數

測量范圍：0.1～1000.0NTU
準 確 度：±5%
分 辨 率：0.1NTU
穩 定 性：≤3mV/24小時
輸出信號：A：4～20 mA（電流環）
          B：RS485（標準Modbus-RTU協議，設備默認地址：01）
供電電壓：5～24V DC（當輸出信號為RS485時）
         12～24V DC（當輸出信號為4～20mA時）
工作環境：溫度0～60℃；濕度 ≤85%RH
電源消耗：≤0.5W

4.2 電流信號的阻抗要求


供電電壓	9V	12V	20V	24V
最大阻抗	125Ω	250Ω	500Ω	>500Ω



5

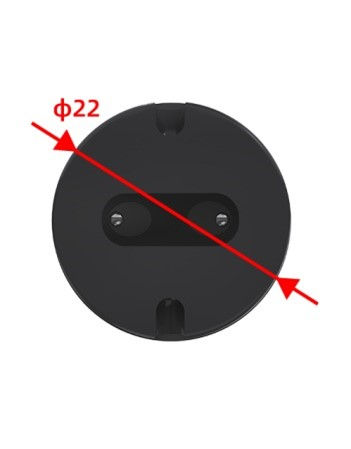

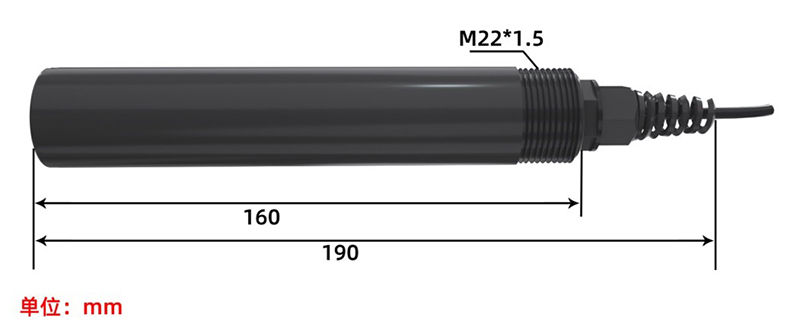

產品尺寸圖



6

使用方法


濁度傳感器可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備，接線方式如下圖：

7

數據轉換方法


濁度傳感器具有良好的線性特征，以下是典型的標定公式。
A：采集器采集到的電流值，單位：mA；


輸出信號	濁度轉換方法
4～20mA	濁度＝62.5*A－250


RS485信號（默認地址01）：
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1

7.1 修改地址

例如：將地址為1的傳感器改地址為2，主機→從機


原地址	功能碼	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04


若傳感器接收正確，數據按原路返回。

備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。

7.2 查詢數據

查詢傳感器（地址為1）的數據（濁度），主機→從機


地址	功能碼	起始寄存器地址高	起始寄存器地址低	寄存器長度高	寄存器長度低	CRC16低	CRC16高
0X01	0X03	0X00	0X1E	0X00	0X01	0XE4	0X0C


若傳感器接收正確，返回以下數據，從機→主機


地址		功能碼	數據長度	寄存器0數據高	寄存器0數據低	CRC16低	CRC16高
0X01		0X03	0X02	0X02	0X9A	0X39	0X4F
				濁度：66.6NTU



8

使用上的注意事項

（1）為保證電極在管路上正確測量，應避免測量池間出現氣泡造成數據失準。
（2）請檢查包裝是否完好，并核對產品型號是否與選型一致。
（3）切勿帶電接線，接線完畢，檢查無誤后方可通電。
（4）使用時不要隨意改動產品出廠時已焊接好的元器件或導線。
（5）傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品。


9

產品保修


本產品傳感器部分保修期為一年，電極保修期為三個月。從發貨之日算起，在規定保修期內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
