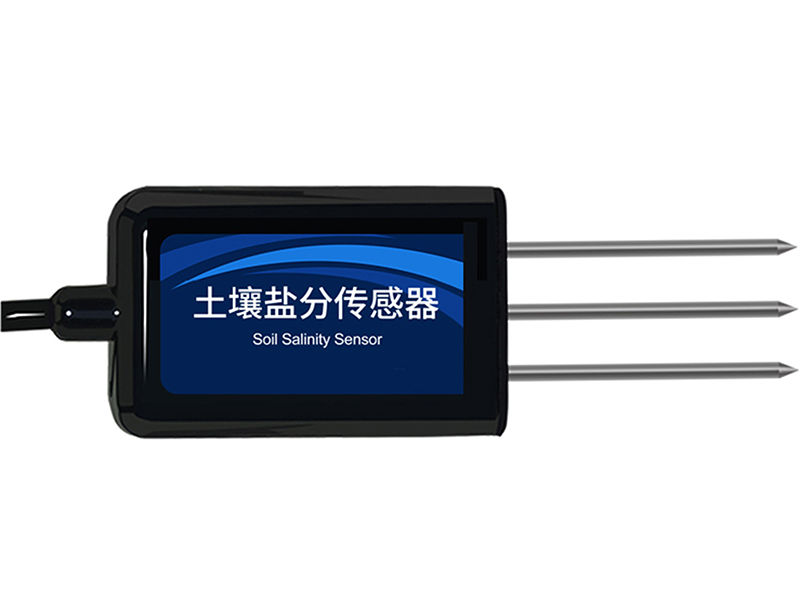

概述


土壤鹽分傳感器是用不銹鋼電極測量土壤電導率，再經過精密溫度傳感器將信號補償為25℃時土壤電導率，在研制過程中吸取了國外同類儀器的先進技術，并結合我國的實際情況和使用要求，將電導率值轉換成與之對應的模擬或數字信號。將這種電導率傳感器埋入土壤后，直接測定土壤溶液中的可溶鹽離子的電導率。不銹鋼電極具有性能穩定、靈敏度高等特點，適用測量范圍廣，特別適用于高電導，因此非常適于土壤電導率的測定。


2

特點


（1）本傳感器體積小巧化設計。
（2）測量精度高，響應速度快，互換性好。
（3）密封性好，可直接埋入土壤中使用，且不受腐蝕。
（4）土質影響較小，應用地區廣泛。
（5）測量精確，性能可靠，確保正常工作，數據傳輸效率高。


3

適用范圍


適用于節水農業灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、科學試驗、地下輸油、輸氣管道及其它管線的防腐監測等領域。


4

產品資料


4.1 技術參數

測量參數：土壤鹽分（25℃的電導率）
測量單位：μS/cm
測量量程：0～2000μS/cm，0～10000μS/cm，0～20000μS/cm
測量精度：±2%
分 辨 率： 1μS/cm
輸出信號：A：電壓信號（0～2V， 0～5V，0～10V三者選一）
B：4～20mA（電流環）
C：RS485（標準Modbus-RTU協議，設備默認地址：01）
供電電壓：6～24V DC（當輸出信號為0～2V，RS485時）
         12～24V DC（當輸出信號為0～5V，0～10V，4～20mA時）
工作范圍：－30℃～70℃
穩定時間：通電后1秒
響應時間：＜1秒

4.2 物理參數

探針長度：55mm，φ3mm
探針材料：316L不銹鋼
密封材料：ABS工程塑料，環氧樹脂，防水等級IP68
電纜規格：標配2米（可定制其他電纜長度，最長1200米）

4.3 電流信號的阻抗要求


供電電壓	9V	12V	20V	24V
最大阻抗	125Ω	250Ω	500Ω	>500Ω



5

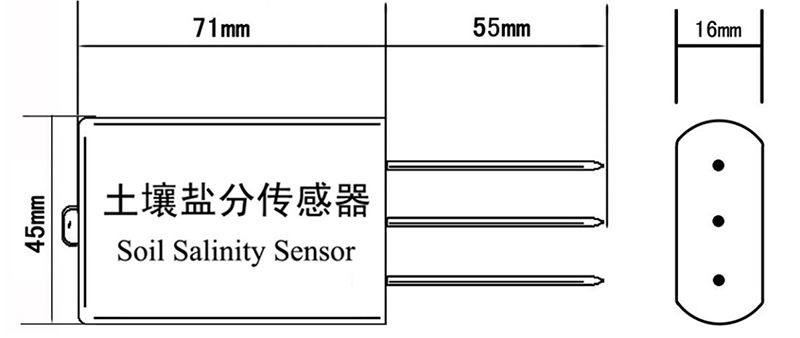

外形規格



6

使用方法

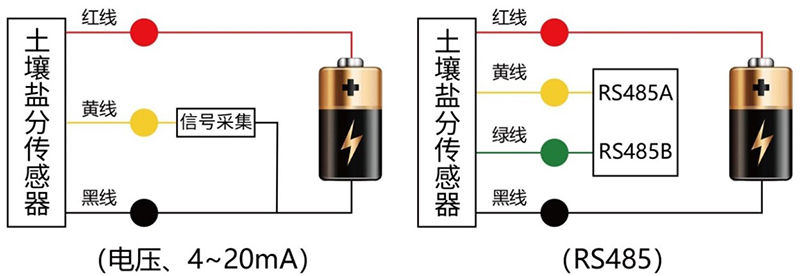

土壤鹽分傳感器可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備，接線說明如下圖：

7

數據轉換方法


S：土壤鹽分，單位：μS/cm；
V：采集器采集到的電壓值，單位：V；
A：采集器采集到的電流值，單位：mA；


輸出信號	各個量程的數據轉換方法
	0～2000μS/cm	0～10000μS/cm	0～20000μS/cm
0～2V DC	S＝1000*V	S＝5000*V	S＝10000*V
0～5V DC	S＝400*V	S＝2000*V	S＝4000*V
0～10V DC	S＝200*V	S＝1000*V	S＝2000*V
4～20mA	S＝125*A－500	S＝625*A－2500	S＝1250*A－5000


RS485信號（默認地址01）：
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1

7.1 修改地址

例如：將地址為1的傳感器改地址為2，主機→從機


原地址	功能碼	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04


若傳感器接收正確，數據按原路返回。
備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。

7.2 查詢數據

查詢傳感器（地址為1）的數據（土壤鹽分），主機→從機


地址	功能碼	起始寄存器地址高	起始寄存器地址低	寄存器長度高	寄存器長度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X01	0XC4	0X0B


若傳感器接收正確，返回以下數據，從機→主機


地址	功能碼	數據長度	寄存器0數據高	寄存器0數據低	CRC16低	CRC16高
0X01	0X03	0X02	0X30	0X39	0X7E	0X21
			土壤鹽分：12345μS/cm



8

使用上的注意事項



• 使用前請先完整閱讀本說明書。

• 不要試圖將探針插入石子或硬的土塊中，以免損壞探針。

• 將傳感器移出土壤時，不能直接拽拉電纜。

 傳感器探頭插入土壤/基質時要充分，以減少操作誤差，提高測量精度。


9

產品保修


本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
