1

概述


氧化還原電位，簡稱ORP （是英文Oxidation-Reduction Potential的縮寫）或Eh。ORP作為介質（包括土壤、天然水、培養基等）環境條件的一個綜合性指標，已沿用很久，它表征介質氧化性或還原性的相對程度。

ORP的單位是mV。它由ORP復合電極和mV計組成。ORP電極是一種可以在其敏感層表面進行電子吸收或釋放的電極，該敏感層是一種惰性金屬，通常是用鉑和金來制作。參比電極是和pH電極一樣的銀/氯化銀電極。

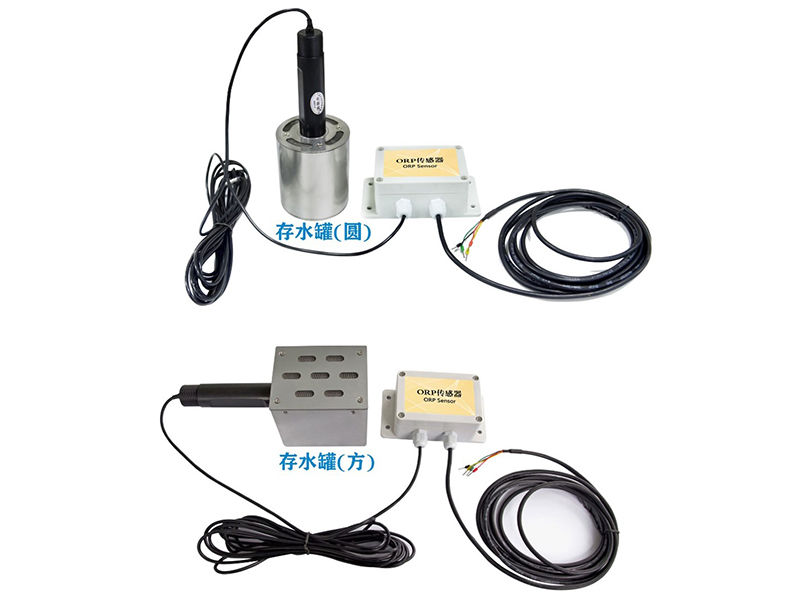

ORP 傳感器是我公司最新研發生產的一款在線數字型ORP 傳感器，采用進口元器件及先進的生產工藝和表貼技術，IP68 防水等級，線纜防海水，配合我司的存水罐，可有效延長電極在土壤中的使用壽命。運用這一系列先進的分析技術，確保傳感器長期工作的穩定性和準確性。


2

特點


（1）內部使用軸向電容濾波，100MΩ 電阻加大阻抗，增強穩定性。
（2）體積小、功耗低、攜帶方便。
（3）真正實現低成本、低價格、高性能。
（4）集成度高、壽命長、便利性、可靠性高。
（5）多達四處隔離，能抵抗現場復雜的干擾情況，防水等級IP68。
（6）電極采用優質低噪聲電纜線，可使信號輸出長度達20米以上。
（7）防水接頭、BNC接頭兩種外形，適合各種安裝環境。


3

適用范圍


適用于科學試驗、溫室大棚、花卉蔬菜、草地牧場、節水農業灌溉、植物培養、城市污水處理廠、化工、印染、造紙、制藥、電鍍以及環保等領域。


4	產品資料


4.1 技術參數
測量范圍：－1999mV～＋1999mV
準 確 度：±1mV
分 辨 率：1mV
穩 定 性：≤3mV/24小時
輸出信號：A：電壓信號（0～2V，0～5V，0～10V三者選一）
B：4～20 mA（電流環）
C：RS485（標準Modbus-RTU協議，設備默認地址：01）
供電電壓：5～24V DC（當輸出信號為0～2V，RS485時）
         12～24V DC（當輸出信號為0～5V，0～10V，4～20mA時）
（可定制3.3～5V DC）
工作環境：溫度0～60℃；濕度≤85%RH
電源消耗：≤0.5W

4.2 電流信號的阻抗要求


供電電壓	9V	12V	20V	24V
最大阻抗	125Ω	250Ω	500Ω	>500Ω



5

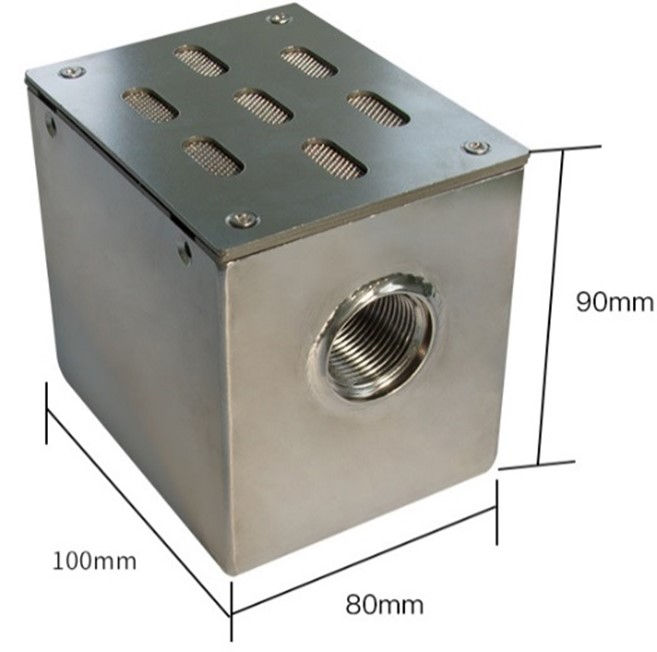

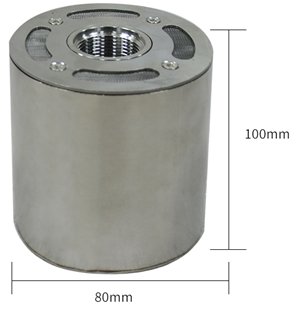

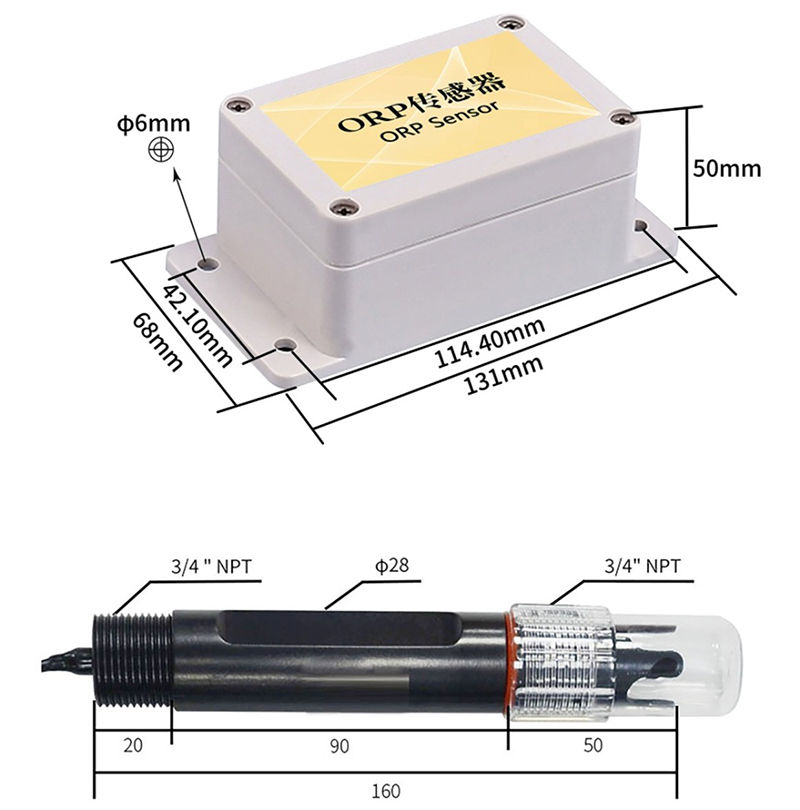

外形規格

6

使用方法

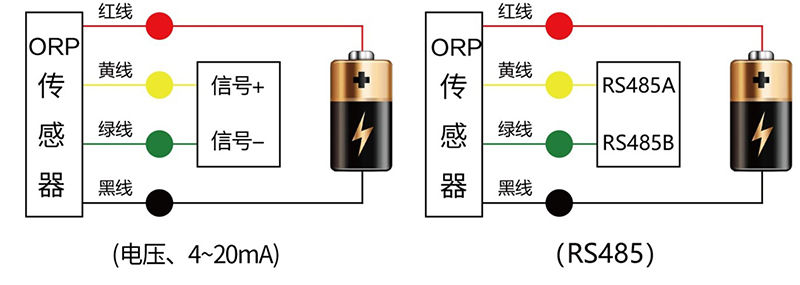

土壤ORP傳感器可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備，接線說明如下圖：

7	數據轉換方法


ORP傳感器具有良好的線性特征，以下是典型的標定公式。
V：采集器采集到的電壓值，單位：V；
A：采集器采集到的電流值，單位：mA；


輸出信號	ORP轉換方法
0～2V DC	ORP＝2000*（V－1）
0～5V DC	ORP＝400*（2V－5）
0～10V DC	ORP＝400*（V－5）
4～20mA	ORP＝250*（A－12）


RS485信號（默認地址01）：
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1

7.1 修改地址

例如：將地址為1的傳感器改地址為2，主機→從機


原地址	功能碼	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04


若傳感器接收正確，數據按原路返回。

備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。

7.2 查詢數據

查詢傳感器（地址為1）的數據（ORP），主機→從機


地址	功能碼	起始寄存器地址高	起始寄存器地址低	寄存器長度高	寄存器長度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X01	0X84	0X0A


若傳感器接收正確，返回以下數據，從機→主機

地址	功能碼	數據長度	寄存器0數據高	寄存器0數據低	CRC16低	CRC16高
0X01	0X03	0X02	0XFC	0X88	0XF9	0X22
			ORP：－888mV 負數用補碼表示



8

使用方法

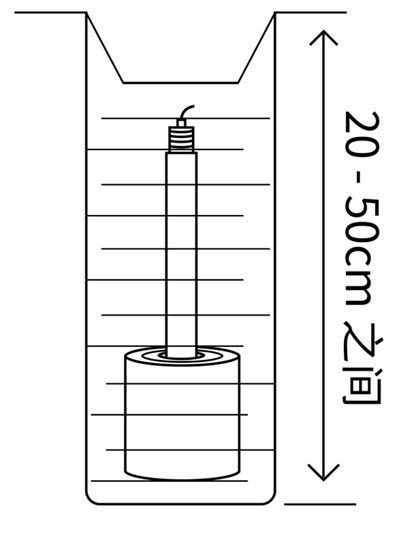

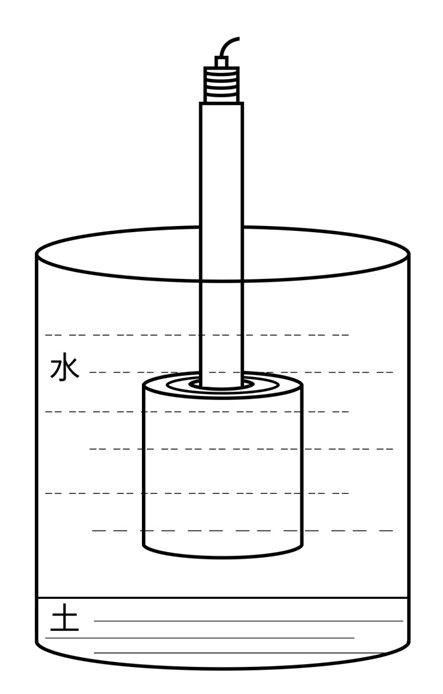

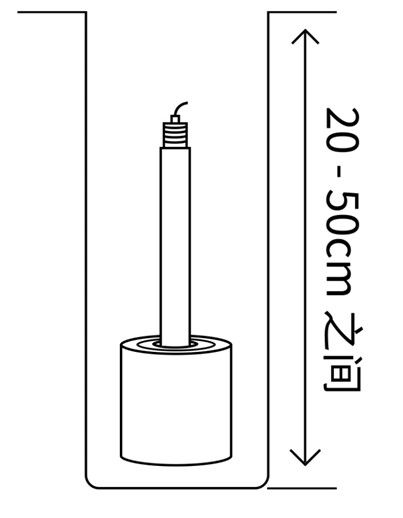

（1）在測量現場取土，加水?dāng)嚢瑁帘?：1，同時將電極接好存水罐，待穩定后，將存水罐放入上層水溶液中，加滿溶液取出待用。 （2）用取土鉆或洛陽鏟等工具，鉆一個直徑約10厘米，深約20～50厘米的洞，將帶存水罐的電極放入洞內。 （3）將土回填洞內，同時留一個低洼處存水下滲，若長期沒有降雨，需要定期手動加水。 備注：若存水罐內泥沙太多，需要定期取出清理干凈后，仍按照以上步驟重新安裝。


9

使用上的注意事項


（1）為保證電極在管路上正確測量，應避免測量期間出現氣泡造成數據失準。
（2）請檢查包裝是否完好，并核對產品型號是否與選型一致。
（3）切勿帶電接線，接線完畢，檢查無誤后方可通電。
（4）使用時不要隨意改動產品出廠時已焊接好的元器件或?qū)Ь€。
（5）傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品。


10	產品保修


本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
