1

概述

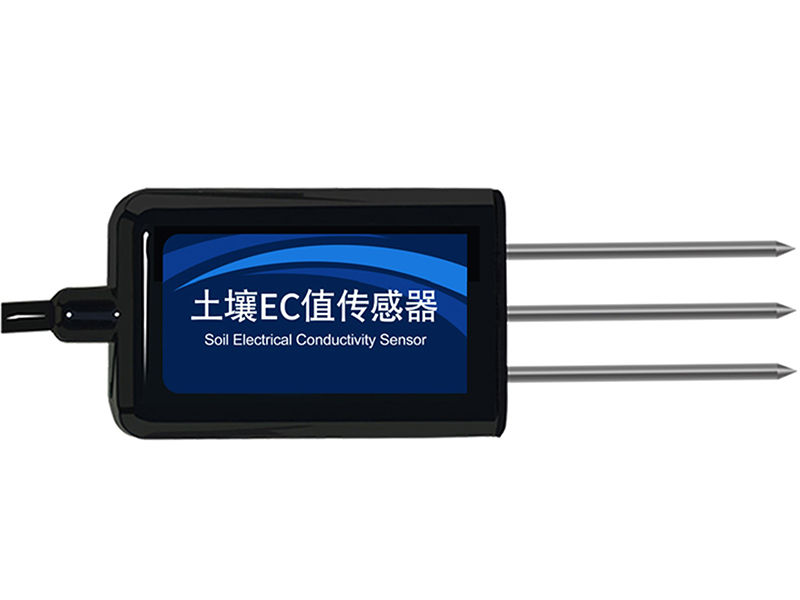

土壤電導率傳感器是用不銹鋼探針通過傳感器轉換成土壤電導率的模擬或數字信號，在研制過程中吸取了國外同類儀器的先進技術，并結合我國的實際情況和使用要求，將電導率值轉換成與之對應的模擬或數字信號。將這種電導率傳感器埋入土壤后，直接測定土壤溶液中的可溶鹽離子的電導率。不銹鋼電極具有性能穩定、靈敏度高等特點，適用測量范圍廣，特別適用于高電導，因此非常適于土壤電導率的測定。


2

特點


（1）本傳感器體積小巧化設計。
（2）測量精度高，響應速度快，互換性好。
（3）密封性好，可直接埋入土壤中使用，且不受腐蝕。
（4）土質影響較小，應用地區廣泛。
（5）測量精確，性能可靠，確保正常工作，數據傳輸效率高。


3

適用范圍


適用于節水農業灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、科學試驗、地下輸油、輸氣管道及其它管線的防腐監測等領域。


4

產品資料


4.1 技術參數

測量參數：土壤電導率（EC值）
測量單位：μS/cm
測量量程：0～2000μS/cm，0～10000μS/cm，0～20000μS/cm
測量精度：±2%
分 辨 率：1μS/cm
輸出信號：A：電壓信號（0～2V，0～5V，0～10V三者選一）
          B：4～20mA（電流環）
供電電壓：6～24V DC（當輸出信號為0～2V，RS485時）
         12～24V DC（當輸出信號為0～5V，0～10V，4～20mA時）
工作范圍：－30℃～70℃
穩定時間：通電后1秒
響應時間：＜1秒

4.2 物理參數

探針長度：55mm，φ3mm
探針材料：316L不銹鋼
密封材料：ABS工程塑料，環氧樹脂，防水等級IP68
電纜規格：標配2米（可定制其他電纜長度，最長1200米）

4.3 電流信號的阻抗要求


供電電壓	9V	12V	20V	24V
最大阻抗	125Ω	250Ω	500Ω	>500Ω

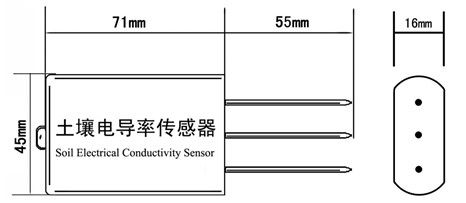

5	外形規格



6

使用方法


土壤電導率傳感器可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備，接線說明如下圖：

7

數據轉換方法


S：土壤電導率，單位：μS/cm；
V：采集器采集到的電壓值，單位：V；
A：采集器采集到的電流值，單位：mA；


輸出信號	各個量程的數據轉換方法
	0～2000μS/cm	0～10000μS/cm	0～20000μS/cm
0～2V DC	S＝1000*V	S＝5000*V	S＝10000*V
0～5V DC	S＝400*V	S＝2000*V	S＝4000*V
0～10V DC	S＝200*V	S＝1000*V	S＝2000*V
4～20mA	S＝125*A－500	S＝625*A－2500	S＝1250*A－5000


RS485信號（默認地址01）：
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1

7.1 修改地址

例如：將地址為1的傳感器改地址為2，主機→從機


原地址	功能碼	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04


若傳感器接收正確，數據按原路返回。
備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。

7.2 查詢數據

查詢傳感器（地址為1）的數據（土壤電導率），主機→從機


地址	功能碼	起始寄存器地址高	起始寄存器地址低	寄存器長度高	寄存器長度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X01	0X84	0X0A


若傳感器接收正確，返回以下數據，從機→主機


地址	功能碼	數據長度	寄存器0數據高	寄存器0數據低	CRC16低	CRC16高
0X01	0X03	0X02	0X01	0X64	0XB8	0X3F
			土壤電導率：356μS/cm



8

使用上的注意事項


警    告
不按線序接線，可能造成該設備及連接該設備的儀器損壞。
輸入電源超過該設備的最大接入電源時，將造成該設備的損壞。

注    意

• 使用前請先完整閱讀本說明書。

• 不要試圖將探針插入石子或硬的土塊中，以免損壞探針。

 將傳感器移出土壤時，不能直接拽拉電纜。
 傳感器探頭插入土壤/基質時要充分，以減少操作誤差，提高測量精度。


9

產品保修


本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
