1

概述


土壤里含有許多有機酸、無機酸、堿以及鹽類等物質，各種物質的含量不同，使土壤顯示出不同的酸堿性。土壤的酸堿性可以用酸度表示，即用pH值
表示土壤的酸堿性。習慣上把pH值在6.5～7.5范圍內的土壤叫中性土。

土壤酸堿度的分級情況見下表。


pH值	土壤酸堿度	pH值	土壤酸堿度
＜4.5	強酸性	7.5～8.5	弱堿性
4.5～5.5	酸性	8.5～9.5	堿性
5.5～6.5	弱酸性	＞9.5	強堿性
6.5～7.5	中性


土壤的酸堿度會影響作物生長，各種作物對土壤pH值的要求也是不同的。 下表是一些主要農作物適宜生長的酸堿度范圍。


作物	最適宜pH值范圍	作物	最適宜pH值范圍
水稻	5.7～7.0	蠶豆	6.0～8.0
小麥	6.0～7.0	茶	4.5～5.5
大麥	6.0～7.0	棉花	6.0～8.0
玉米	6.0～7.0	西瓜	6.0～7.0
油菜	5.8～6.7	番茄	6.0～7.0
大豆	6.5～7.5	甘蔗	6.0～8.0
花生	5.0～6.0	甘草	7.2～8.5


在線土壤pH值傳感器很好地解決了傳統測量土壤pH值需配備專業顯示儀表、標定繁瑣、集成難度大、功耗大、價格昂貴、攜帶困難等缺點，是工業酸度計的智能化升級產品，可對土壤、污水pH值進行連續測量和控制，本裝置適用于城市污水處理廠、化工、印染、造紙、制藥、電鍍以及環保等領域。


2

特點


（1）內部使用軸向電容濾波，100MΩ 電阻加大阻抗，增強穩定性。
（2）體積小、功耗低、攜帶方便。
（3）真正實現低成本、低價格、高性能。
（4）集成度高、壽命長、便利性、可靠性高。
（5）多達四處隔離，能抵抗現場復雜的干擾情況，防水等級IP68。
（6）電極采用優質低噪聲電纜線，可使信號輸出長度達20米以上。
（7）防水接頭、BNC接頭兩種外形，適合各種安裝環境。


3

適用范圍


適用于科學試驗、溫室大棚、花卉蔬菜、草地牧場、節水農業灌溉、植物培養、城市污水處理廠、化工、印染、造紙、制藥、電鍍以及環保等領域。


4

產品資料


4.1 技術參數

測量范圍：pH：0～14pH
準 確 度：±0.02pH
分 辨 率：0.01pH
穩 定 性：≤0.02pH/24小時；
輸出信號：A：電壓信號（0～2V，0～5V，0～10V三者選一）
          B：4～20mA（電流環）
          C：RS485（標準Modbus-RTU協議，設備默認地址：01）
供電電壓：5～24V DC（當輸出信號為0～2V，RS485時）
         12～24V DC（當輸出信號為0～5V，0～10V，4～20mA時）
（可定制3.3～5V DC）
工作環境：溫度：0～60℃；濕度：≤85%RH
電源消耗：≤0.5W
4.2 電流信號的阻抗要求


供電電壓	9V	12V	20V	24V
最大阻抗	125Ω	250Ω	500Ω	>500Ω




5

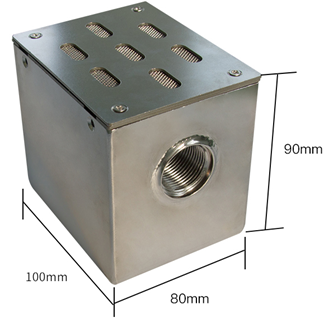

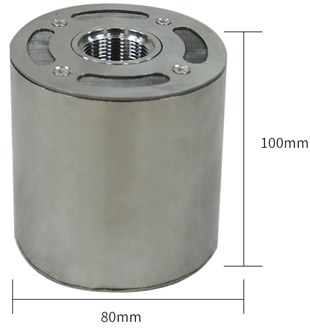

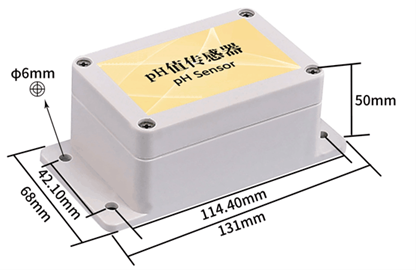

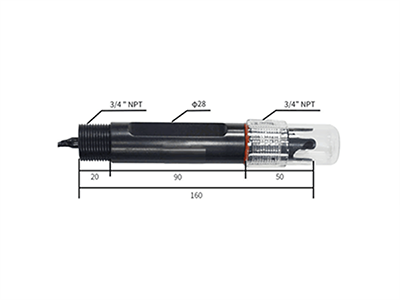

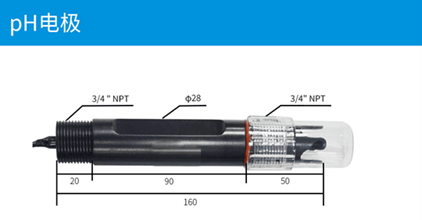

外形規格



6

使用方法

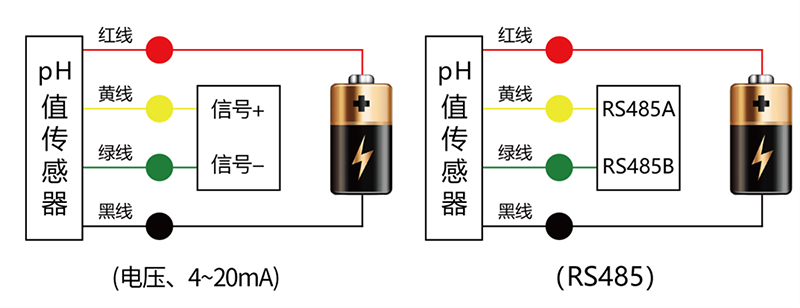

pH值傳感器可連接各種載有差分輸入的數據采集器、數據采集卡、遠程數據采集模塊等設備，接線方式如下圖：

7

數據轉換方法


pH值傳感器具有良好的線性特征，以下是典型的標定公式。
V：采集器采集到的電壓值，單位：V；
A：采集器采集到的電流值，單位：mA

輸出信號	pH值轉換方法
0～2V DC	pH值＝7*V
0～5V DC	pH值＝2.8*V
0～10V DC	pH值＝1.4*V
4～20mA	pH值＝0.875*A－3.5


RS485信號（默認地址01）：
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1

7.1 修改地址

例如：將地址為1的傳感器改地址為2，主機→從機


原地址	功能碼	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04


若傳感器接收正確，數據按原路返回。

備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。

7.2 查詢數據

查詢傳感器（地址為1）的數據（pH值），主機→從機


地址	功能碼	起始寄存器地址高	起始寄存器地址低	寄存器長度高	寄存器長度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X01	0X84	0X0A


若傳感器接收正確，返回以下數據，從機→主機


地址		功能碼	數據長度	寄存器0數據高	寄存器0數據低	CRC16低	CRC16高
0X01		0X03	0X02	0X02	0XAE	0X38	0X98
				pH值：6.86



8

使用方法

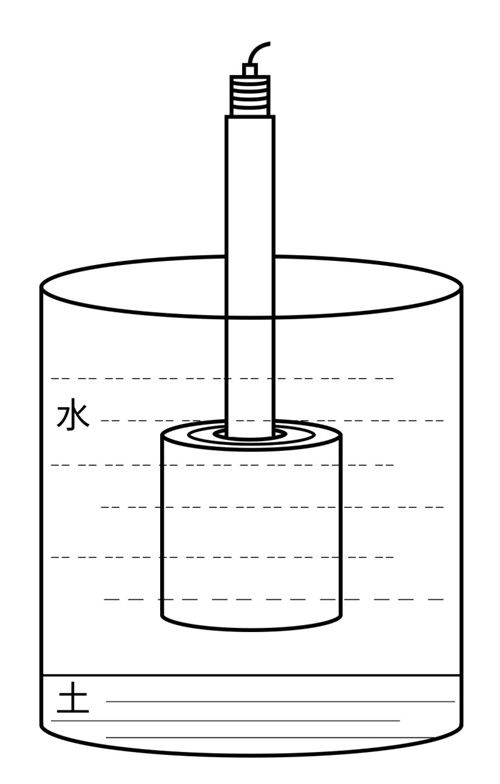

（1）在測量現場取土，加水攪拌，水土比5：1，同時將電極接好存水罐，待穩定后，將存水罐放入上層水溶液中，加滿溶液取出待用。

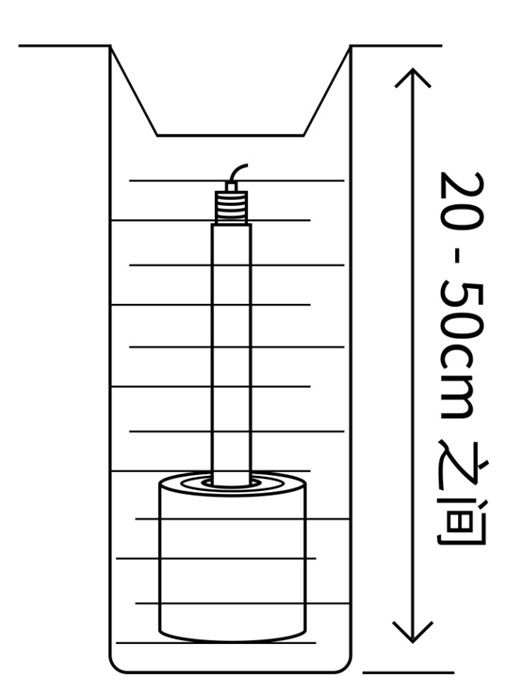

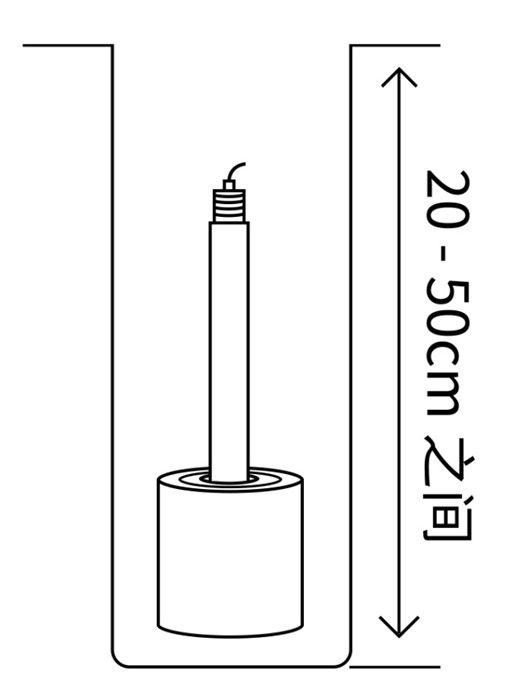

（2）用取土鉆或洛陽鏟等工具，鉆一個直徑約10厘米，深約20～50厘米的洞，將帶存水罐的電極放入洞內。 （3）將土回填洞內，同時留一個低洼處存水下滲，若長期沒有降雨，需要定期手動加水。
備注：若存水罐內泥沙太多，需要定期取出清理干凈后，仍按照以上步驟重新安裝。


9

校準方法


pH值傳感器在出廠前已經過嚴格校準，用戶不必再進行二次校準，若因為電極或其他原因造成傳感器出現誤差，可通過以下方法進行校準。

按照第6部分的接線圖將線接好后，使用本公司生產的RS485轉USB模塊或TTL轉USB模塊連接電腦，使用專用軟件校準，校準步驟如下：

（1）將電極放入蒸餾水中清洗干凈，放入9.18標準緩沖液中，待數據穩定后，在9.18自校輸入10，點擊設置，提示成功，即9.18校準完成。
（2）將電極放入蒸餾水中清洗干凈，放入6.86標準緩沖液中，待數據穩定后，在6.86自校輸入11，點擊設置，提示成功，即6.86校準完成。
（3）將電極放入蒸餾水中清洗干凈，放入4.00標準緩沖液中，待數據穩定后，在4.00自校輸入12，點擊設置，提示成功，即4.00校準完成。

以上三個步驟完成后，校準成功，三點校準相比于兩點校準的優勢是將電極在酸堿兩部分分別校準，從而實現全量程的精準校準，使測量數據更加準確。

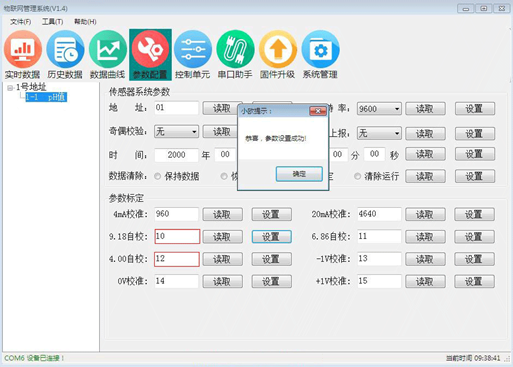

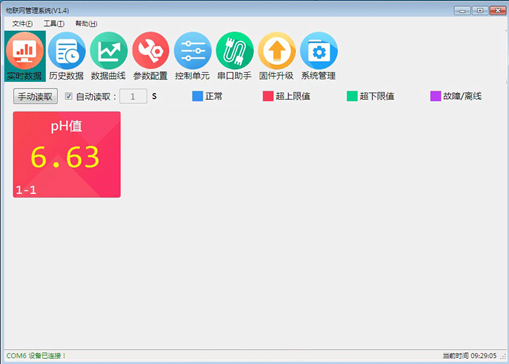

此軟件可通過PC端實時查看數據，參考界面如下： 此軟件的主要功能有：查看實時數據、設置上下限、校準數據、修改設備地址等功能。

備注：軟件免費贈送，可配置本司生產的RS485轉USB設備。


10

使用上的注意事項


（1）為保證電極在管路上正確測量，應避免測量期間出現氣泡造成數據失準。
（2）請檢查包裝是否完好，并核對產品型號是否與選型一致。
（3）切勿帶電接線，接線完畢，檢查無誤后方可通電。
（4）使用時不要隨意改動產品出廠時已焊接好的元器件或導線。
（5）傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品。


11

產品保修


本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
