物聯網通信應用4G 工業路由器，4G DTU蜂窩無線，藍牙的從BLE到Mesh

藍牙技術已經從將PC外圍設備連接到強大的工業網關和家庭物聯網連接解決方案的方式發展而來。但藍牙僅適用于某些用例。您可能無法完全理解藍牙物聯網應用程序的細節，但我敢打賭您熟悉基礎技術。藍牙將各種耳機和揚聲器連接到智能手機和計算機。它為您的無線鼠標和鍵盤供電。它允許您通過汽車揚聲器接聽電話，方便地短距離傳輸文件。藍牙“經典”主要是關于將您連接到一些日常設備。支持物聯網應用的新型藍牙技術更多的是將設備連接到家庭，城市和工業場景中的大規模“網狀”網絡中的物聯網傳感器及其他設備。
從Cables到Mesh：藍牙一覽
自從電子工程師Jaap Haartsen于1994年在瑞典隆德的愛立信工作時發明了該技術以來，藍牙已經走過了漫長的道路。他將該技術設想為RS-232串口傳輸終端數據線的替代品，自20世紀60年代以來，它一直是將計算機外圍設備連接到PC的標準。Haartsen通過在2.4到2.485 GHz 的工業，科學和醫療（ISM）頻段使用短波UHF無線電波來破壞該標準，以便在幾米的短距離內發送小而簡單的數據包（“消息”）。1998年，Haartsen在創建藍牙特別興趣小組（SIG）方面發揮了關鍵作用，像3GPP和LoRa Alliance這樣的標準制定機構。自從我們將藍牙技術嵌入到全球日常生活中以來，該集團已經擁有了自己的生命。隨著SIG改進其工業產品，藍牙只會繼續變得更加重要：藍牙低功耗（BLE）和藍牙網。

使用藍牙物聯網應用實現業務目標
當選擇一種連接模式而非另一種模式，例如通過LPWAN的藍牙或基于蜂窩無線工業路由器網絡、ip moden 4G DTU和蜂窩的NB-IoT時，首先要確保首先明確地指出并明確表達激發您的物聯網計劃的業務目標。那么你想用物聯網做些什么呢？您的業務，行業，服務以及您，您的員工和客戶的運營空間有哪些特點？您是想在室內，室外還是跨越兩者的邊界追蹤事物或人物？您是否可以隨時使用電源，或者設備是否需要電池供電？你需要發送小數據包（例如通過網絡打開/關閉或簡單的活動/非活動消息，或者您認為您需要通過網絡傳輸大型原始文件，如音頻或圖像？在圍繞一種連接模式進行營銷炒作之前，探索這些問題以及其他許多其他問題至關重要。
當藍牙工作正常
也許你正試圖在醫院建筑物中編織時跟蹤設備，人員和病人。考慮到新興藍牙網狀網絡的低功耗要求，理論上無限可擴展性和自我修復可靠性，正確設計的藍牙物聯網應用對于此類室內資產跟蹤方案非常有效。但是，相同的藍牙解決方案對于實現其他業務目標而言并不是最理想的。
當藍牙短缺時
與所有連接解決方案一樣，藍牙也不是銀彈。例如，它不適用于跟蹤港口或石油鉆井平臺的水下資產。藍牙的2.4 GHz信號不能很好地穿透水。對于需要通過網絡發布視覺，音頻或生物識別信息的安全解決方案，藍牙也是一個糟糕的選擇，因?yàn)檫@些數據類型存在于網絡上。我們將深入探討下面的藍牙物聯網應用的一些重要技術特性，但我首先要強調的是，每種模式的最終有效性與每種模式的技術特征與三個共同依賴的技術特征的良好關系密切相關。因素：
•   您的業務目標
•   當?shù)氐目臻g和環境條件
•   您希望實現目標的當?shù)責o線電和數字生態系統
這一切都?xì)w結為了解您的業務目標，在連接模式的技術功能中進行對話，以及與能夠理解您的業務目標并幫助您做出負責任的決策的領域?qū)＜液献鳌?br /> 藍牙物聯網應用的架構
為了理解最近藍牙標準的變化對于物聯網應用的重要性，我們必須首先深入了解藍牙“堆棧”。藍牙從替代RS-232串口數據采集傳輸通信終端無線數據線到強大而龐大的物聯網連接解決方案的演變是一個故事。向堆棧添加新圖層。請記住，在此上下文中的“堆棧”實質上是指協議，流程和應用程序的自下而上的分層，其中每個更高層依賴于它，并建立在它下面的層上。IoT-Bluetooth網格的最新藍牙規范必須在BLE 4.xx或5.xx堆棧上進行設計 - 藍牙核心（“經典”）規范的擴展。因此，新興的藍牙網格堆棧包括三個堆疊層：核心，然后是BLE，以及頂部的網格。從下向上讀取下面的網格堆棧圖。

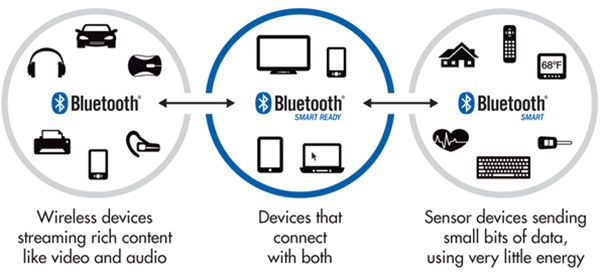

藍牙拓?fù)洌号鋵?duì)，廣播，網狀
在過去的24年中，藍牙已經發展到適應不斷變化的需求，具體如下：
•   點對點：藍牙作為配對兩個設備的手段
示例：計算機與無線鼠標配對
•   一對多：藍牙作為讓一個設備向許多設備廣播信息的手段，反之亦然
示例：使用單個iPhone在智能揚聲器上播放音樂并同時將照片投射到投影儀上
•   多對多：藍牙作為一種將許多設備連接到許多其他設備的方式，就像在蜘蛛網中一樣
示例：根據活動和個人喜好，將倉庫中的1,278頂燈相互連接，以自動調暗燈光。

技術演變：BLE
藍牙低功耗（BLE）于2009年推出，為物聯網的未來應用奠定了基礎。BLE是一種主要針對小型物聯網應用的規范，如可穿戴設備和廣播信標，要求設備以最小的功率發送少量數據。藍牙技術聯盟對藍牙經典技術進行了一些更改，以降低功耗，同時不影響通信范圍 - 對藍牙物聯網應用程序至關重要的變化。增加調制指數和限制負載密集型（以及功耗密集型）數據類型使藍牙能夠?qū)⒐慕档?5％到99％（具體取決于用例）。
藍牙網：從人到事
藍牙技術聯盟于2017年宣布了“網格規范”，標準化了BLE理論上無限的多對多功能。以前的藍牙拓?fù)渲饕顷P(guān)于人與物之間的接口。盡管最終目標仍在放大人類潛力，但網狀拓?fù)浠旧鲜顷P(guān)于事物如何大規模地相互通信。這是與許多其他設備交談的許多設備。
網狀拓?fù)渚哂性S多新功能，使其對某些IoT應用程序有效。
全向性，模塊化和終端網關設備
在網狀網絡中，所有節點都用作發送器，中繼器和接收器。從它的起源，給定的消息從一個節點到另一個節點全方位地而不是線性地跳動。想象一下蜘蛛網而不是高速公路。因此，拓?fù)浣Y(jié)構消除了網關故障導致相關傳感器集群崩潰的問題，因?yàn)榫W(wǎng)格通過在死節點周?chē)扑拖⒍詣?dòng)“自我修復”。除了配置和狀態配置之外，還可以添加或刪除網狀網絡的區域，而不會遇到任何麻煩。因此，拓?fù)洳粌H穩健而且模塊化。
管理泛濫的消息
許多使藍牙網格成為強大拓?fù)涞墓δ茉从谒{(lán)牙SIG對“泛濫”技術的改進。洪水與互聯網的運作方式類似。當給定的網格節點發布數據時，它通過“泛濫”直接范圍內的所有節點來實現。這些節點反過來淹沒其范圍內的所有節點，依此類推。并且由于只有明確尋址或“訂閱”的節點對通過它們的數據起作用，因此您可以將每個設備用作中繼 - 而不僅僅是網關。雖然洪水可能聽起來效率低下，但它可以實現時尚的硬件設計，簡單的命令執行以及節點之間的短暫“跳躍” - 效率可直接轉化為低功耗，低單位成本和可擴展性。“ 管理洪水“是對BLE偽網格中使用的泛洪的改進。它使標準化網狀網絡能夠在可擴展的藍牙IoT應用中更有效地運行。管理洪泛是指幾種網狀拓?fù)浼夹g(shù)特征的獨特組合：
•   每個網狀節點周期性地發出“心跳”，以警告附近的節點它處于活動狀態并準備傳送消息。
•   接收給定心跳的節點能夠計算心跳起點的距離。知道間隔允許網絡通過在約束希望消息通過網格的“跳躍”數量時為消息選擇最佳生存時間（TTL）值來節省能量。
•   可以將網格劃分為“子網”，將大量消息解析為不同的網絡區域，從而節省能量，同時僅為拓?fù)涮砑幼钚〉木S度復雜性。
•   每個節點都緩存通過它的每條消息，因此當消息泛濫到節點上時，它知道丟棄而不是中繼其緩存包含的任何消息。緩存使節點能夠“管理”洪水，同時保持電路簡單并節省能源。
我為最后一個保存了兩個更有趣的功能。“友誼”是新網狀拓?fù)涞囊粋€(gè)巧妙特征，它允許它進一步管理大量消息，同時還節約能源。您可以將某些設備配置為低功耗節點（LPN），如：lora模塊、DTU、工業路由器，將其他設備配置為其“朋友”。該朋友通常不受功率約束（即它連接到能源網而不是電池）。在沒有功率限制的情況下，朋友節點貪婪地監聽并且將諸如語音郵箱之類的尋址到LPN的消息排隊，同時LPN保持其接收器關閉以節省電力。當LPN周期性地喚醒時，它可以詢問朋友它是否在存儲中有消息，在接收器上翻轉，并且讓朋友節點在LPN返回睡眠之前以突發方式發送整個隊列。這使得解決方案提供商能夠利用廣播藍牙拓?fù)涞膬?yōu)勢，但在靈活的網狀框架內，根據用例的特定數據和功率要求定制最終結果。

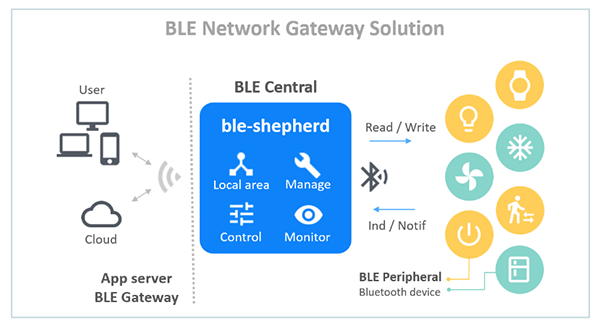

網狀拓?fù)涞淖詈笠粋€(gè)令人興奮的特性是它可以與沒有網格堆棧的藍牙設備連接并包含藍牙設備。較舊的BLE兼容設備包括自2009年BLE推出以來銷售的數十億部智能手機。使用舊技術與網狀網絡交互的好處應該是明確的。請注意網格堆棧是在BLE堆棧頂部分層的。并且考慮所有BLE設備都具有通用屬性（GATT）配置文件。如果將網格節點設置為代理，它將公開GATT接口，任何BLE設備都可以通過該接口“加入”網狀網絡并與其節點交互。總而言之，mesh的代理協議使其向后兼容。
Mesh組網的混合未來？
雖然很明顯網格代表了藍牙的重要而有力的一步，但我要重申，我們不能成為所有炒作和令人興奮的功能的犧牲品。再次為自己的業務目標奠定基礎。藍牙網是否適合您的物聯網計劃？值得慶幸的是，你真的不必決定，因?yàn)樗{(lán)牙的未來可能涉及混合連接。當愛立信有一個與藍牙相關的想法時，我們應該聽，因?yàn)槟銜?huì)記得，Haartsen在公司開創了藍牙。愛立信認為網狀網絡的真正力量可能在于代理協議。更具體地說，該功率可以源于多模式，支持BLE的設備，其充當?shù)狡渌B接模式的“毛細管網關”，例如蜂窩。結果實際上是混合核心網絡。不是網狀網絡保持離散和隔離，這種混合網絡將更具適應性，模塊化和可擴展性。
在網狀區域網絡中支持藍牙和sim卡蜂窩路由連接的智能電話和/或代理節點等毛細管網關的存在將極低功耗，存儲和存儲器受限設備的可訪問性擴展到核心網絡和云端。
當用例需要時，為什么未來不應該是混合型？最終，一些用例將通過單一連接模式獲得最佳服務，但其他用例可能會受益于創造性地組合多種模式以提高可靠性，穩健性和實用性。第一步始終是相同的：定義業務目標，找出錯綜復雜的錯誤您的用例，并開發一個從頭開始匹配的解決方案。話雖這么說，我想知道為什么有些人認為不同的混合用例-例如在室內和室外跟蹤資產可以通過一種連接模式或另一種模式來服務。這個世界是雜亂無章的。我們的網絡可能需要反映一些混合性，以解決潛在的問題。
