方案需求

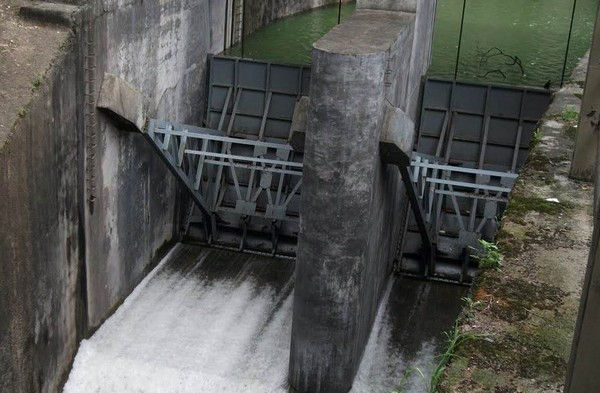

水利工程建筑的建設在我國已經有了長足發展，但水閘的實施卻從來沒有一點的松懈。水閘在整個水工建筑物中發揮著重要作用，對于水工建筑物來說，如果沒有了堅實可靠的水閘，防洪、救災必然失敗。閘門用于控制水流、分洪或者制造瀑布景觀等。目前基本是采用人工目測水位標尺判斷水位的高低然后人工控制間門啟閉的角度。

自動化程度低，控制不準確。過去通常使用相對簡單的方法，然而傳統的手工管理缺點很多，嚴重的限制了水閘所扮演的角色，這不可避免的造成了很大的浪費，例如使用過多人力、浪費過多物力和財力，因此自動控制的實現在未來是水閘管理的必然發展趨勢。

傳統管理方式是現場控制站在閘頂樓上，值班人員只能憑現場聆聽閘門與卡位相接的聲音實現定點控制閘門開度，在下雨等噪音嚴重的情況下往往會因無法聽到聲音而難以定位，監控效率低，且存在安全隱患;閘門現場控制站的PLC運行狀態需要巡查，無法實現遠程監控功能，不能滿足監控管理自動化的要求。

技術部署

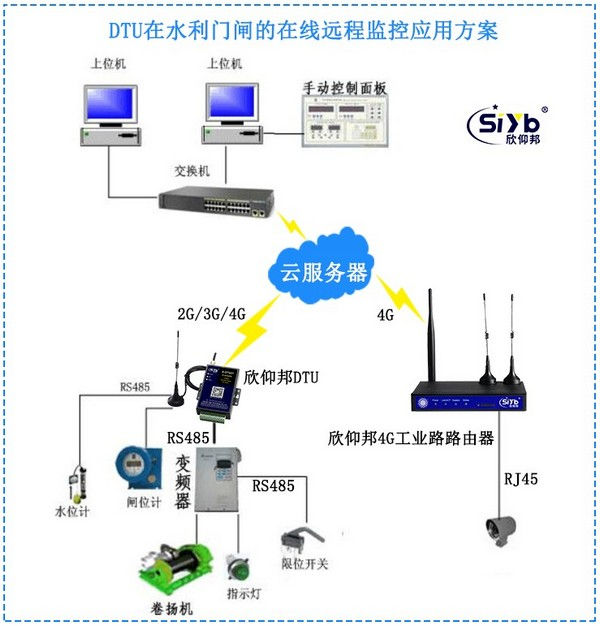

水利閘門監控系統，包括設置在閘門工作現場的水位計、壓力計、流量計和用來測量間門開度的位移傳感器，所述的水位計、壓力計、流量計和位移傳感器與數傳終端DTU連接。

DTU數傳終端無線通訊協議與遠程控制中心服務器保持信息上傳，DTU通過采集水位計、壓力計、流量計的數據匯集到平臺進行分析水位的高度、水流量的大小，從而遠程自動通過位移傳感器控制閘門的的啟閉角度，實現了遠程控制閘門的功能;欣仰邦DTU，可設置開關量和模擬量。

閘門開度需要數字信號的輸入，在遠程數據通過DTU下發遠程控制時候，如：設置上升狀態、閘門下降狀態、閘門停止、全開限位、危險限位、半開限位就需要開關量輸入輸出。

方案優點

★ 欣仰邦DTU可實現模擬量輸入、數字量輸入輸出;

★ 支持透明數據傳輸，內嵌標準的 TCP/IP 協議棧;

★ 支持多中心(多達 5 個)和 TCP server 功能，支持 APN/VPDN功能隧道安全;

★ 支持 TCP 心跳鏈路檢測，保持設備永遠在線;

★ 支持短信備份功能，當 TCP/UDP 斷開連接時，可以用短信發送數據;

★ 支持短信、電話振鈴、串口數據等多種上下線觸發模式;

★ 支持設備運行軟硬件自檢技術，運行故障自修復;
